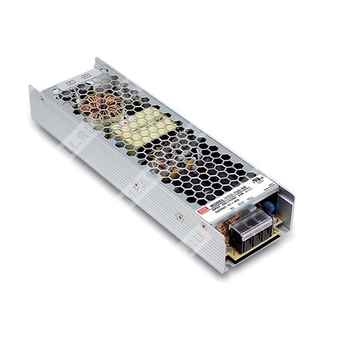

HSN-200-4.2B
HSN-200-4.2B - промышленный импульсный источник питания 200 Вт с одним выходом 4,2 В.
Расшифровка партномера
| Позиция | Значение |
| HSN | Серия источников питания HSN |
| 200 | Номинальная мощность 200 Вт |
| 4.2 | Номинальное выходное напряжение 4,2 В |
| B | Исполнение B: повышенный диапазон тока и мощности для данной версии |
Назначение и особенности
HSN-200-4.2B представляет собой одно выходной импульсный источник питания мощностью 200 Вт, предназначенный для промышленного применения в составе конечного оборудования. Изделие рассчитано на питание нагрузок постоянного тока с выходным напряжением 4,2 В. Конструкция ориентирована на охлаждение через алюминиевую пластину или корпус, низкий профиль, высокую надежность и работу в составе систем автоматики, электроники и промышленного оборудования.
- Низкий ток утечки: менее 1 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение через алюминиевую пластину или корпус.
- Низкий профиль: 31 мм.
- Трехкратное защитное покрытие.
- Светодиодный индикатор включения.
- Высокая надежность при низкой стоимости.
- Испытание 100% полной нагрузки на прогонном стенде.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 4,2 В |
| Диапазон подстройки выходного напряжения | 3,6…4,4 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0…40 А |
| Номинальная мощность при конвекционном охлаждении | 168 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска и нарастания | 1500 мс, 100 мс при 230 В AC; 2500 мс, 100 мс при 115 В AC |
| Время удержания | 20 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180…264 В AC или 254…373 В DC |
| Частота сети | 47…63 Гц |
| Потребляемый ток | 2,5 А при 230 В AC |
| Пусковой ток | Холодный старт <80 А (при длительности импульса <1000 мкс, измерение при 50% Ipeak) при 115/230 В AC |
| КПД типовой | 88% |
| Ток утечки | <1 мА |
Защиты
| Параметр | Значение |
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 4,6…5,4 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+70 °C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 |
| Напряжение выдержки | I/P-O/P: 3,0 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55022 (CISPR22) Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-5: 4 кВ, критерий A, EAC TP TC 020 |
МТBF, масса, размеры и упаковка
| Параметр | Значение |
| MTBF | 283,069 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 210 × 62 × 31 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 20 шт.; 12 кг; 1,63 CUFT |
Конструкция и подключение
| Параметр | Значение |
| Тип | Одно выходной источник питания |
| Охлаждение | Через алюминиевую пластину или корпус |
| Корпус | Компактный низкопрофильный металлический корпус |
| Входной терминал | TB1, 3 контакта |
| Назначение входных контактов | 1 — AC/L, 2 — AC/N, 3 — заземление |
| Выходной терминал | 2 контакта |
| Назначение выходных контактов | 1 — -V, 2 — +V |
| Установка | На алюминиевую пластину или корпус аналогичного размера |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. См. статические характеристики.
3. Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск: стабилизация по линии и по нагрузке.
5. При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в статических характеристиках.
6. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
Требования к монтажу и теплоотводу
1. Для работы требуется дополнительная алюминиевая пластина снизу. Размер рекомендуемой пластины составляет 450 × 450 × 3 мм. Для оптимизации теплового режима поверхность пластины должна быть ровной и гладкой, либо покрытой теплопроводящей смазкой. HSN-200-4.2B должен быть жестко закреплен в центре алюминиевой пластины.
2. Для обеспечения теплоотвода вокруг источника питания необходимо оставлять не менее 5 см монтажного зазора со всех сторон.
3. Для соблюдения кривой снижения мощности и статических характеристик серия HSN-200 должна устанавливаться на алюминиевую пластину или в корпус того же размера.
Перевод обозначений из таблицы характеристик
| Раздел | Пояснение |
| Выход | Параметры постоянного выходного напряжения и тока |
| Вход | Параметры сети питания и потребления |
| Защита | Функции защиты и режимы восстановления |
| Окружающая среда | Климатические и механические условия эксплуатации |
| Безопасность и ЭМС | Электрическая прочность, изоляция и соответствие стандартам |
| Прочее | Масса, размеры, ресурс |
