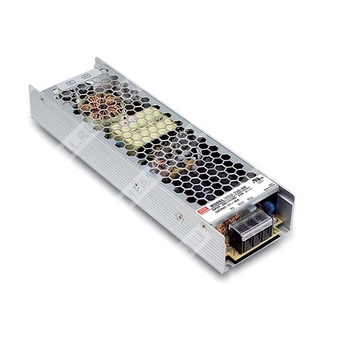

HSN-200-5A — импульсный источник питания 200 Вт с одним выходом 5 В для промышленного применения.
Назначение: AC/DC источник питания с одним стабилизированным выходом 5 В, предназначенный для питания электронных и промышленно-автоматизационных систем.
Расшифровка партномера
| Обозначение |
Расшифровка |
| HSN |
Серия источников питания HSN |
| 200 |
Номинальная мощность 200 Вт |
| 5 |
Выходное напряжение 5 В |
| A |
Исполнение A: допустимая перегрузка до 105–185% от номинальной выходной мощности |
Основные особенности
- Низкий ток утечки: менее 1 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение через алюминиевую пластину или корпус шкафа.
- Низкопрофильное исполнение: 31 мм.
- Покрытие компаундом для защиты печатной платы.
- Светодиодный индикатор наличия питания.
- Низкая стоимость при высокой надежности.
- 100% испытание на прогон под полной нагрузкой.
- Соответствие требованиям UL60950-1, EAC TP TC 004.
Выход
| Параметр |
Значение для HSN-200-5A |
| Выходное напряжение |
5 В |
| Номинальный ток |
30 А |
| Диапазон тока |
0 ~ 30 А |
| Номинальная мощность при конвекции |
150 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон подстройки напряжения |
4,5 ~ 5,5 В |
| Допуск по напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Время установки и нарастания |
1500 мс, 100 мс / 230 В AC; 2500 мс, 100 мс / 115 В AC |
| Время удержания |
20 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение для HSN-200-5A |
| Диапазон входного напряжения |
90 ~ 132 В AC или 254 ~ 373 В DC; 180 ~ 264 В AC или 254 ~ 373 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД типовой |
86,5% |
| Потребляемый ток AC, типовой |
3,0 А / 115 В AC; 2,5 А / 230 В AC |
| Пусковой ток, типовой |
Холодный запуск <80 А (длительность <1000 мкс, измерено при 50% Ipeak) при 115/230 В AC |
| Ток утечки |
<1 мА |
Защиты
| Вид защиты |
Параметры для HSN-200-5A |
| Перегрузка |
Исполнение A: 105 ~ 185% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание |
Тип защиты — hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
5,7 ~ 7,0 В; тип защиты — hiccup, автоматическое восстановление после устранения аварии |
| Перегрев |
Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70 °C (с учетом кривой дерейтирования) |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения и влажность |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 ~ 60 °C) |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3,0 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи |
Соответствие EN55022 (CISPR22) Class A, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие EN61000-4-5; 4 кВ, критерий A, EAC TP TC 020 |
Надежность
| Параметр |
Значение |
| MTBF |
283,069 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструктив
| Параметр |
Значение |
| Габаритные размеры |
210 × 62 × 31 мм (Д × Ш × В) |
| Исполнение корпуса |
Низкопрофильный металлический корпус |
| Масса |
0,55 кг |
| Упаковка |
20 шт.; 12 кг; 1,63 куб. фута |
Подключение
Входной клеммник TB1:
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
Заземление |
Выходной клеммник:
| Номер контакта |
Назначение |
| 1 |
-V |
| 2 |
+V |
Статические характеристики
Источник питания рассчитан на работу от двух диапазонов входного напряжения. По графику статических характеристик для HSN-200-5A при входе 90 ~ 132 В AC выходной ток достигает 30 А, а при 180 ~ 264 В AC — 40 А. Частота преобразования fosc составляет 90 кГц.
Кривая дерейтирования
При горизонтальном монтаже и использовании дополнительной алюминиевой пластины 450 × 450 × 3 мм допускается работа до 100% нагрузки в нижнем температурном диапазоне. При повышении температуры окружающей среды требуется снижение нагрузки в соответствии с графиком дерейтирования, с заметным спадом после 50 °C и дальнейшим снижением к 70 °C.
Установка
1. Для работы требуется дополнительная алюминиевая пластина на нижней стороне. Для оптимизации теплового режима поверхность пластины должна быть ровной и гладкой, либо покрытой теплопроводящей смазкой. Источник питания должен быть жестко закреплен по центру пластины.
2. Для отвода тепла необходимо обеспечить не менее 5 см свободного пространства вокруг блока питания.
3. Для соблюдения кривой дерейтирования и статических характеристик источник питания должен быть установлен на алюминиевую пластину или корпус аналогичных размеров.
Примечания
| № |
Примечание |
| 1 |
Все параметры, специально не оговоренные отдельно, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
См. статические характеристики. |
| 3 |
Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 |
Допуск включает линейную стабилизацию и стабилизацию по нагрузке. |
| 5 |
При пониженном входном напряжении может потребоваться дерейтирование. Для подробностей следует учитывать статические характеристики. |
| 6 |
Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
