HSN-200-5B

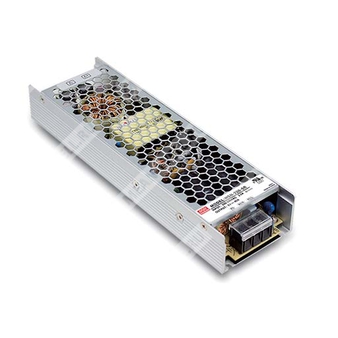

HSN-200-5B — одновыходный импульсный источник питания мощностью 200 Вт с выходным напряжением 5 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| HSN | Серия импульсных источников питания HSN |
| 200 | Номинальная мощность 200 Вт |
| 5 | Выходное напряжение 5 В |
| B | Исполнение B |
Назначение и особенности
HSN-200-5B представляет собой одноканальный импульсный источник питания промышленного класса с выходом 5 В, рассчитанный на питание нагрузок в составе конечного оборудования. Модель относится к серии HSN-200 и предназначена для монтажа с обеспечением теплового отвода через дополнительную алюминиевую пластину или корпус соответствующего размера.
- Низкий ток утечки: менее 1 мА.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение через алюминиевую пластину или корпус.
- Низкопрофильное исполнение: 31 мм.
- Конформное покрытие.
- Светодиодный индикатор включения.
- Полная нагрузка, 100% burn-in test.
- Предназначен для промышленного применения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0–40 А |
| Номинальная мощность при конвекционном охлаждении | 200 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Регулировка выходного напряжения | 4,5–5,5 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Защита от перегрузки | Тип срабатывания: hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Тип срабатывания: hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,7–7,0 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–264 В переменного тока или 254–373 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток | 2,5 А при 230 В AC |
| Пусковой ток | Холодный старт: менее 80 А (длительность импульса менее 1000 мкс, измерение при 50% Ipeak) при 115/230 В AC |
| Ток утечки | Менее 1 мА |
| КПД | 88% |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25...+70 °C (с учетом кривой дерейтингa) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность хранения | -40...+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0...60 °C) |
| Вибрация | 10–500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,0 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 |
| Эмиссия | EN55022 (CISPR22) Class A, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-5: 4 кВ, критерий A, EAC TP TC 020 |
Надежность и общие сведения
| Параметр | Значение |
| MTBF | 283,069 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 210 × 62 × 31 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 20 шт.; 12 кг; 1,63 CUFT |
Подключение
| Назначение | Клемма | Контакт |
| Вход переменного тока | TB1 | AC/L |
| Вход переменного тока | TB1 | AC/N |
| Заземление | TB1 | FG |
| Выход постоянного тока | CPB-7 M5 | -V |
| Выход постоянного тока | CPB-7 M5 | +V |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. См. статические характеристики для уточнения параметров режима работы.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием экранированной витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск относится к линейной и нагрузочной стабилизации.
5. При низком входном напряжении может потребоваться дерейтинг; см. статические характеристики.
6. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Условия монтажа
Для обеспечения теплового режима HSN-200-5B следует устанавливать с дополнительной алюминиевой пластиной на нижней стороне. Рекомендуемый размер пластины: 450 × 450 × 3 мм. Поверхность пластины должна быть ровной и гладкой, либо с термопастой. Блок питания должен быть жёстко закреплён по центру пластины.
Для отвода тепла необходимо обеспечить свободное пространство не менее 5 см вокруг источника питания.
