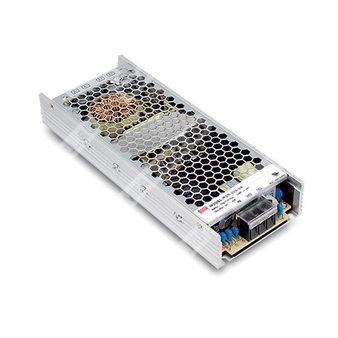

HSN-300-4.2A - импульсный источник питания 300 Вт с одним выходом 4,2 В для промышленного применения.
HSN-300-4.2A — одно выходной импульсный источник питания серии HSN-300, предназначенный для формирования стабилизированного постоянного напряжения 4,2 В при токе нагрузки до 50 А. Изделие относится к классу открытых AC/DC источников питания с принудительно-пассивным охлаждением за счет свободной конвекции и установкой на дополнительную алюминиевую пластину или корпус эквивалентного размера.
Расшифровка партномера
| Обозначение | Расшифровка |
| HSN | Серия источников питания Mean Well HSN |
| 300 | Номинальная мощность серии: 300 Вт |
| 4.2 | Выходное напряжение: 4,2 В |
| A | Исполнение по диапазону тока и перегрузочной способности: вариант A |
Основные особенности
- Низкий ток утечки: менее 1 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение: 31 мм.
- Конформное покрытие.
- Светодиодная индикация включения.
- Высокая надежность при малой стоимости.
- 100% испытание на полную нагрузку.
- Декларированная пригодность для промышленного применения.
Выход
| Параметр | Значение |
| Выходное постоянное напряжение | 4,2 В |
| Номинальный ток | 50 А |
| Диапазон регулировки напряжения | 3,6…4,4 В |
| Диапазон регулировки тока | 0…50 А |
| Номинальная мощность при конвекции | 210 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…132 В переменного тока; 180…264 В переменного тока или 254…373 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Типовой КПД | 85% |
| Типовой входной ток | 3,0 А при 230 В переменного тока; 5,0 А при 115 В переменного тока |
| Пусковой ток | 90 А при холодном старте и 230 В переменного тока |
| Время запуска, нарастания | 2500 мс, 100 мс при 230 В переменного тока; 2500 мс, 100 мс при 115 В переменного тока |
| Время удержания | 10 мс при 230 В переменного тока; 8 мс при 115 В переменного тока при полной нагрузке |
| Ток утечки | <1 мА |
Защиты
| Параметр | Значение |
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 4,7…5,7 В |
| Перегрев | Тип защиты: отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3,0 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 approved |
| Эмиссия помех | Соответствие EN55022 (CISPR22) Class A, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие EN61000-4-5; уровень для легкой промышленности (импульс 4 кВ), EAC TP TC 020 |
Параметры надежности
| Параметр | Значение |
| MTBF | 1758,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструктив
| Параметр | Значение |
| Габаритные размеры | 210 × 81 × 31 мм (Д × Ш × В) |
| Масса | 0,67 кг |
| Упаковка | 20 шт.; 14,4 кг; 0,91 куб. фут |
| Корпус | CASE NO.: 233A |
Назначение выводов
| Клемма входа переменного тока TB1 | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | Заземление |
| Клемма выхода постоянного тока TB2 | Назначение |
| 1~2 | -V |
| 3~4 | +V |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пожалуйста, обращайтесь к статическим характеристикам.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск определяется как сумма отклонений по линейной стабилизации и стабилизации по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование; см. статические характеристики для подробностей.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
Условия монтажа
Для работы HSN-300-4.2A требуется установка на дополнительную алюминиевую пластину или корпус аналогичного размера. Для оптимизации теплового режима поверхность пластины должна быть ровной и гладкой либо покрытой теплопроводящей смазкой. Источник питания должен быть надежно закреплен по центру алюминиевой пластины. Для обеспечения теплового режима, соответствующего кривой дерейтирования и статическим характеристикам, требуется соблюдение зазоров не менее 5 см вокруг изделия.
Рекомендуемый размер алюминиевой пластины: 450 × 450 мм.
