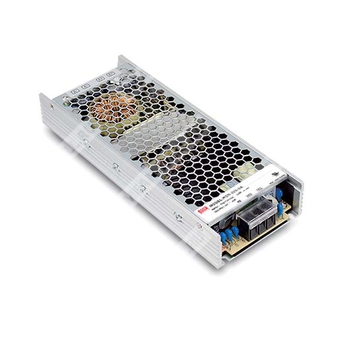

HSN-300-4.2B - промышленный однофазный источник питания 4,2 В 60 А для систем автоматизации и силовой электроники.
Расшифровка партномера
| HSN | Серия HSN |
| 300 | Номинальная мощность серии 300 Вт |
| 4.2 | Выходное напряжение 4,2 В |
| B | Исполнение B, токовая модификация 60 А |
Назначение
HSN-300-4.2B — импульсный источник питания с одним выходом, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное постоянное напряжение 4,2 В для промышленной нагрузки.
Особенности
- Низкий ток утечки: менее 1 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Низкий профиль: 31 мм.
- Покрытие защитным компаундом.
- Светодиодный индикатор включения питания.
- Подходит для работы с полной нагрузкой после испытания на прогон.
- Соответствует требованиям для промышленного применения по безопасности и ЭМС.
Выходные параметры
| Выходное напряжение | 4,2 В |
| Диапазон регулировки напряжения | 3,6–4,4 В |
| Номинальный ток | 60 А |
| Диапазон тока | 0–60 А |
| Номинальная мощность при конвекционном охлаждении | 252 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±2,0% |
Входные параметры
| Диапазон входного напряжения | 180–264 В переменного тока или 254–373 В постоянного тока |
| Диапазон входной сети | 180–264 В переменного тока |
| Частота сети | 47–63 Гц |
| Пусковой ток | 90 А при холодном старте / 230 В переменного тока |
| Потребляемый ток переменного входа | 5,0 А / 115 В переменного тока; 3,0 А / 230 В переменного тока |
| КПД типовое | 86% |
| Время удержания | 10 мс / 230 В переменного тока; 8 мс / 115 В переменного тока при полной нагрузке |
Защита
| Перегрузка | Тип: hiccup, автоматическое восстановление после устранения неисправности; для исполнения B: 105–140% от номинальной выходной мощности |
| Короткое замыкание | Тип: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,7–7,0 В |
| Перегрев | Тип: отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Рабочая температура | от -20 до +70 °C (с учётом характеристики дерейтирования) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–60 °C) |
| Вибрация | 10–500 Гц, 3G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 3,0 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | EN55022 (CISPR22) Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-5, уровень для лёгкой промышленности, импульс 4 кВ, EAC TP TC 020 |
Механические характеристики
| Габариты | 210 × 81 × 31 мм (Д × Ш × В) |
| Масса | 0,67 кг |
| Упаковка | 20 шт.; 14,4 кг; 0,91 куб. фута |
| Корпус | CASE NO.: 233A |
MTBF
| MTBF | 1758,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Вход сети, клемма TB1, вывод 1 | AC/L |
| Вход сети, клемма TB1, вывод 2 | AC/N |
| Вход сети, клемма TB1, вывод 3 | Заземление |
| Выход постоянного тока, выводы 1–2 | -V |
| Выход постоянного тока, выводы 3–4 | +V |
Установка
Для работы требуется дополнительная алюминиевая пластина снизу. Рекомендуемый размер алюминиевой пластины — 450 × 450 мм. Для оптимизации теплового режима поверхность пластины должна быть ровной и гладкой либо покрытой теплопроводящей смазкой. Источник питания HSN-300-4.2B должен быть жёстко закреплён по центру алюминиевой пластины.
Для обеспечения теплоотвода необходимо выдерживать не менее 5 см монтажного зазора вокруг блока питания.
При установке необходимо учитывать, что на участке входного напряжения 90–132 В переменного тока допускается только режим 230 В переменного тока, вход 230 В.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Параметры статических характеристик следует уточнять по соответствующим кривым.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает нестабильность по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; для подробностей следует ориентироваться на статические характеристики.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
