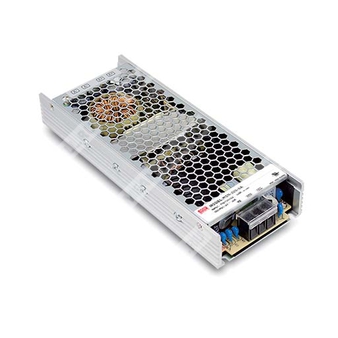

HSN-300-5A — импульсный источник питания 300 Вт, 5 В / 50 А для промышленного применения.
Назначение: одно-выходной AC/DC источник питания серии HSN-300 для питания нагрузок постоянным напряжением 5 В в системах промышленной электроники и автоматизации.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HSN | Серия источников питания HSN |
| 300 | Номинальная мощность 300 Вт |
| 5 | Выходное напряжение 5 В |
| A | Исполнение с выходным током 50 А и диапазоном тока 0…50 А |
Краткое описание
HSN-300-5A — это низкопрофильный одноканальный источник питания с естественным охлаждением, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В. Модель ориентирована на применение в промышленной аппаратуре, системах управления, встроенных устройствах и оборудовании, где требуется высокая надёжность, низкие пульсации и наличие полного набора защит.
Особенности
- Низкий ток утечки: менее 1 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Низкопрофильное исполнение: 31 мм.
- Конформное покрытие.
- Светодиодный индикатор включения.
- Высокая надёжность при низкой стоимости.
- 100% испытание при полной нагрузке.
- Подходит для монтажа на алюминиевую пластину или корпус аналогичного размера.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В |
| Номинальный выходной ток | 50 А |
| Диапазон выходного тока | 0…50 А |
| Номинальная мощность при конвекционном охлаждении | 250 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±2,0% |
| Пуск, время нарастания | 2500 мс, 100 мс при 230 В AC; 2500 мс, 100 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…132 В AC; 180…264 В AC; 254…373 В DC |
| Частотный диапазон | 47…63 Гц |
| КПД | 86% |
| Входной ток | 3,0 А при 230 В AC; 5,0 А при 115 В AC |
| Пусковой ток | Холодный старт 90 А при 230 В AC |
| Ток утечки | <1 мА |
Защиты
| Вид защиты | Уставка / принцип работы |
| Перегрузка | Hiccup mode, автоматическое восстановление после устранения неисправности; тип A: 105…170% от номинальной выходной мощности |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,7…7,0 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Особенности температурного режима | См. характеристику дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 3G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,0 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 1758,2 тыс. часов минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 226,5 тыс. часов минимум |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 210 × 81 × 31 мм (Д × Ш × В) |
| Масса | 0,67 кг |
| Упаковка | 20 шт. / 14,4 кг / 0,91 куб. фута |
| Конструктивное исполнение | Открытая промышленная конструкция с конвекционным охлаждением |
Назначение выводов
| Контакт | Назначение |
| TB1-1 | AC/L |
| TB1-2 | AC/N |
| TB1-3 | Заземление |
| TB2-1~2 | -V |
| TB2-3~4 | +V |
Стандарты и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 approved |
| Эмиссия ЭМС | EN55022 (CISPR22) Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-5, уровень для лёгкой промышленности, импульс 4 кВ, EAC TP TC 020 |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Для уточнения параметров нагрузки следует обращаться к статическим характеристикам.
3. Пульсации и шум измеряются в полосе 20 МГц при использовании 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск определяется как сумма нестабильности по сети и по нагрузке.
5. При пониженном входном напряжении может потребоваться дерейтинг; необходимо проверить статические характеристики.
6. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
Монтаж и установка
Для обеспечения заявленной термостойкости HSN-300-5A должен устанавливаться на дополнительную алюминиевую пластину или корпус аналогичного размера. Рекомендуемый размер алюминиевой пластины — 450 × 450 мм. Поверхность должна быть ровной и гладкой либо покрытой термопастой. Блок необходимо надёжно фиксировать по центру пластины. Для теплоотвода требуется выдерживать свободное пространство не менее 5 см со всех сторон.
Дополнительные сведения
- Тип изделия: 300-ваттный одноканальный импульсный источник питания.
- Серия: HSN-300.
- Вариант по выходу: 5 В, 50 А.
- Предусмотрен режим восстановления после аварийных состояний защит.
- Конструкция предназначена для промышленной эксплуатации и встраивания в конечные устройства.
