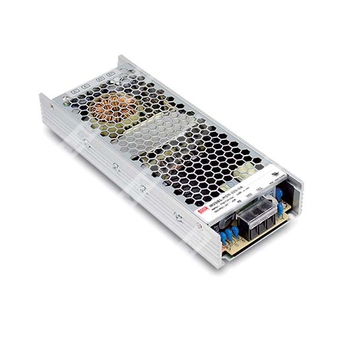

HSN-300-5B - импульсный источник питания 300 Вт с выходом 5 В и током до 60 А для промышленной электроники.
HSN-300-5B — одно выходной импульсный источник питания серии HSN-300, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное постоянное напряжение 5 В с высоким выходным током до 60 А. Изделие рассчитано на промышленное применение, имеет низкопрофильное исполнение, принудительно-естественное охлаждение за счёт свободной конвекции и монтаж на дополнительную алюминиевую пластину или корпус аналогичного размера.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| HSN |
Серия источников питания HSN |
| 300 |
Номинальная мощность класса 300 Вт |
| 5 |
Выходное напряжение 5 В |
| B |
Исполнение B, вариант с выходным током 60 А |
Основные особенности
- Низкий ток утечки: менее 1 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Низкопрофильное исполнение: 31 мм.
- Конформное покрытие.
- Индикатор наличия питания.
- Высокая надёжность при низкой стоимости.
- 100% испытание под полной нагрузкой.
- Входное напряжение переменного и постоянного тока.
Выходные параметры
| Параметр |
Значение |
| Модель |
HSN-300-5B |
| Выходное напряжение |
5 В |
| Диапазон регулировки выходного напряжения |
4,5–5,5 В |
| Номинальный выходной ток |
60 А |
| Диапазон выходного тока |
0–60 А |
| Номинальная мощность при конвекционном охлаждении |
300 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск по напряжению |
±3,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
180–264 В переменного тока или 254–373 В постоянного тока |
| Частотный диапазон |
47–63 Гц |
| КПД типовой |
86% |
| Потребляемый ток по переменному входу, типовой |
3,0 А / 230 В AC; 5,0 А / 115 В AC |
| Пусковой ток, типовой |
Холодный запуск 90 А / 230 В AC |
| Ток утечки |
менее 1 мА |
| Время удержания |
10 мс / 230 В AC; 8 мс / 115 В AC при полной нагрузке |
| Время запуска и нарастания |
2500 мс, 100 мс / 230 В AC; 2500 мс, 100 мс / 115 В AC |
Защиты
| Вид защиты |
Параметры и принцип работы |
| Перегрузка |
Тип: hiccup, автоматическое восстановление после устранения неисправности. Для исполнения B: 105–140% от номинальной выходной мощности. |
| Короткое замыкание |
Тип: hiccup, автоматическое восстановление после устранения неисправности. |
| Перенапряжение |
5,7–7,0 В. Тип защиты: hiccup, автоматическое восстановление после устранения неисправности. |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры. |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C |
| Условия по температуре |
С учётом кривой снижения нагрузки |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибрация |
10–500 Гц, 3G, по 10 мин. / 1 цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 3,0 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, EAC TP TC 004 approved |
| Эмиссия |
Соответствует EN55022 (CISPR22) Class A, EAC TP TC 020 |
| Иммунитет |
Соответствует EN61000-4-5; уровень для лёгкой промышленности (импульс 4 кВ), EAC TP TC 020 |
Наработка на отказ
| Методика |
Значение |
| Telcordia SR-332 (Bellcore) |
1758,2 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) |
226,5 тыс. ч минимум |
Конструктивные параметры
| Параметр |
Значение |
| Габаритные размеры |
210 × 81 × 31 мм (Д × Ш × В) |
| Масса |
0,67 кг |
| Упаковка |
20 шт. / 14,4 кг / 0,91 куб. фут |
| Корпус |
CASE NO.: 233A |
Назначение выводов
| Разъём |
Номер контакта |
Назначение |
| Входной клеммник TB1 |
1 |
AC/L |
| Входной клеммник TB1 |
2 |
AC/N |
| Входной клеммник TB1 |
3 |
Заземление |
| Выходной клеммник TB2 |
1–2 |
-V |
| Выходной клеммник TB2 |
3–4 |
+V |
Монтаж и условия установки
Источник питания должен устанавливаться с дополнительной алюминиевой пластиной на нижней стороне. Для обеспечения требуемой тепловой характеристики рекомендуется использовать алюминиевую пластину размером 450 × 450 мм с ровной и гладкой поверхностью; допускается нанесение термопасты. Блок питания должен быть жёстко закреплён по центру алюминиевой пластины или корпуса аналогичного размера.
Для теплоотвода необходимо выдерживать зазор не менее 5 см вокруг источника питания.
Для улучшения теплового режима предусмотрен монтаж на алюминиевую пластину толщиной 3 мм с креплением M3×4.
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пожалуйста, обращайтесь к статическим характеристикам.
- Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск определяется как сумма отклонений по линейной стабилизации и стабилизации по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности см. в статических характеристиках.
Дополнительные сведения
Серия HSN-300 характеризуется низким уровнем утечки, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, конформным покрытием и рассчитана на применение в промышленной аппаратуре, телекоммуникационном и общем электротехническом оборудовании, где требуется компактный высокотоковый источник питания 5 В.
