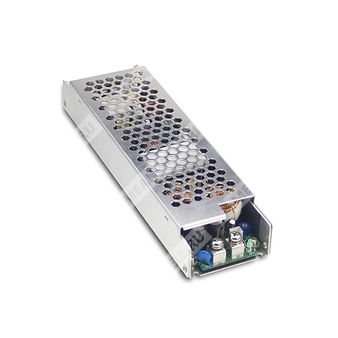

HSP-150-2.5 — импульсный источник питания 150 Вт с активным PFC и выходом 2,5 В для промышленной электроники.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| HSP | Серия источников питания HSP |
| 150 | Номинальная мощность 150 Вт |
| 2.5 | Номинальное выходное напряжение 2,5 В |
Краткое назначение
HSP-150-2.5 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное постоянное напряжение 2,5 В с током до 30 А.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Выдерживает импульсное входное напряжение 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90%.
- Низкий ток утечки менее 0,4 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией для 150 Вт и принудительным обдувом 30 CFM для 200 Вт.
- Низкопрофильное исполнение: 32 мм.
- Защитное покрытие платы.
- Технология ZVS для снижения рассеиваемой мощности.
- Встроенная схема дистанционного измерения напряжения.
- Светодиодная индикация включения.
- Диапазон настройки выходного напряжения: 2,35…2,75 В.
- Возможность кратковременной перегрузки до 140…180% от номинальной выходной мощности.
Основные области применения
Источник питания предназначен для промышленной электроники, телекоммуникационного и автоматизационного оборудования, а также для систем, требующих мощного низковольтного стабилизированного питания с высокой нагрузочной способностью.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 2,5 В |
| Номинальный выходной ток | 30 А |
| Диапазон тока при конвекционном охлаждении | 0…30 А |
| Пиковый диапазон тока при 30 CFM | 0…40 А |
| Номинальная выходная мощность при конвекции | 75 Вт |
| Пиковая мощность при 30 CFM | 100 Вт |
| Диапазон регулировки выходного напряжения | 2,35…2,75 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум, максимум | 80 мВ п-п |
| Время установки, нарастания | 2000 мс, 100 мс / 230 В AC; 3000 мс, 100 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Входной ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC |
| Пусковой ток | 70 А при холодном старте / 230 В AC |
| Коэффициент мощности | PF ≥ 0,98 / 115 В AC; PF ≥ 0,95 / 230 В AC при полной нагрузке |
| КПД | 86% |
| Ток утечки | <0,4 мА / 240 В AC |
| Устойчивость к импульсному входному перенапряжению | 300 В AC в течение 5 секунд |
Защиты
| Защита | Порог / режим работы |
| Перегрузка | 140…180% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения причины |
| Короткое замыкание | Тип защиты: режим hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение | 3,2…3,7 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 110 °C ±5 °C (TSW1); тип защиты: режим hiccup, автоматическое восстановление после устранения причины |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,0 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EN60950-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень для легкой промышленности (импульс 4 кВ), критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 220 × 62 × 32 мм (Д × Ш × В) |
| Масса | 0,61 кг |
| Упаковка | 24 шт.; 15,6 кг; 1,63 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 263,2 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Узел | Назначение | Соединитель |
| Вход переменного тока TB1 | 1 — AC/L; 2 — AC/N; 3 — FG | T21-BM10-03 |
| Выход постоянного тока | 1 — -V; 2 — +V | CPB-7 M5 |
| Удалённое измерение напряжения CN1 | 1 — -S; 2 — +S | JS-1001-02 или эквивалент |
Примечания
| Пункт | Содержание |
| 1 | Все параметры, не оговоренные особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает нестабильность по линии и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики. |
| 5 | Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Испытания ЭМС выполняются на металлической плите 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. |
