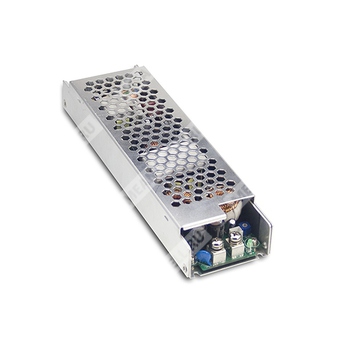

HSP-150-5 — импульсный источник питания 5 В, 150 Вт с активной коррекцией коэффициента мощности для промышленного применения.
HSP-150-5 — одноканальный AC/DC источник питания серии HSP-150 с выходным напряжением 5 В, номинальной мощностью 150 Вт, встроенной активной коррекцией коэффициента мощности, низким уровнем пульсаций и полным набором защит.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| HSP | Серия источников питания Mean Well HSP |
| 150 | Номинальная мощность 150 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Выдерживает импульсное перенапряжение 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90%.
- Низкий ток утечки: менее 0,4 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией для 150 Вт и принудительным обдувом 30 CFM для 200 Вт.
- Низкий профиль: 32 мм.
- Защитное влагостойкое покрытие.
- Технология ZVS для снижения рассеиваемой мощности.
- Встроенный дистанционный контроль по линии Remote Sense.
- Светодиодная индикация включения.
Назначение
Источник предназначен для построения промышленной электронной аппаратуры, систем автоматики, телекоммуникационного и измерительного оборудования, а также других устройств, требующих стабильного напряжения 5 В и высокой энергоэффективности.
Основные параметры
| Параметр | Значение |
| Модель | HSP-150-5 |
| Выходное напряжение | 5 В |
| Номинальный ток | 30 А |
| Диапазон регулировки напряжения | 4,5 ~ 5,5 В |
| Номинальная мощность при конвекционном охлаждении | 150 Вт |
| Пиковая мощность при обдуве 30 CFM | 200 Вт |
| Диапазон пикового тока при обдуве 30 CFM | 0 ~ 40 А |
Выход
| Параметр | Значение |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 2000 мс, 100 мс / 230 В AC; 3000 мс, 100 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Диапазон постоянного выходного тока при конвекционном охлаждении | 0 ~ 30 А |
| Диапазон пикового тока при обдуве 30 CFM | 0 ~ 40 А |
| Пиковое напряжение | 5,7 ~ 7,0 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Входной ток | 1,5 А / 115 В AC; 0,8 А / 230 В AC |
| Пусковой ток | 70 А / 230 В AC, холодный пуск |
| Коэффициент мощности | PF ≥ 0,95 / 230 В AC; PF ≥ 0,98 / 115 В AC при полной нагрузке |
| КПД | 90% |
| Ток утечки | < 0,4 мА / 240 В AC |
Защиты
| Вид защиты | Параметры и работа |
| Перегрузка | 140 ~ 180% от номинальной выходной мощности |
| Короткое замыкание | Тип: прерывистый режим, восстановление происходит автоматически после устранения неисправности |
| Перенапряжение | 5,7 ~ 7,0 В |
| Перегрев | 115℃ ±5℃ (TSW1) |
| Примечание по OVP | Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85℃ |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 60℃) |
Прочность, надёжность и соответствие
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EN60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,0 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Эмиссия EMC | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость EMC | EN61000-4-2,3,4,5,6,8,11; EN55024, уровень для лёгкой промышленности (surge 4 кВ), критерий A, EAC TP TC 020 |
| Средняя наработка на отказ | 263,2 тыс. ч минимум, MIL-HDBK-217F (25℃) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Механические данные
| Параметр | Значение |
| Габариты | 220 × 62 × 32 мм (Д × Ш × В) |
| Масса | 0,61 кг |
| Упаковка | 24 шт.; 15,6 кг; 1,63 CUFT |
| Тип корпуса | Металлический корпус с перфорацией для охлаждения |
Подключение
| Узел | Назначение | Клеммник / разъём |
| Вход переменного тока | AC/L, AC/N, FG | TB1, T21-BM10-03 |
| Выход постоянного тока | -V, +V | CPB-7 M5 |
| Дистанционная обратная связь | -S, +S | JS-1001-02 или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает стабилизацию по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать статические характеристики.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие.
- Все испытания EMC выполнялись при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть повторно проверено на соответствие директивам EMC.
Характеристики нагрузки и дерейтинг
Для режима без вентилятора номинальная мощность составляет 150 Вт. При принудительном обдуве 30 CFM доступна пиковая мощность до 200 Вт. Температурная и входная дерейтинг-характеристики указывают на необходимость снижения допустимой нагрузки при повышении температуры окружающей среды и при низком входном напряжении.
