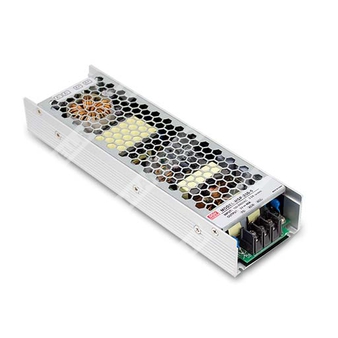

HSP-200-5
нет на складе
HSP-200-5 — импульсный источник питания 200 Вт с активной коррекцией коэффициента мощности и выходом 5 В.
Назначение: компактный AC/DC источник питания для промышленной и встраиваемой аппаратуры, обеспечивающий стабилизированное постоянное напряжение 5 В при мощности до 200 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| HSP | Серия источников питания Mean Well HSP |
| 200 | Номинальная мощность 200 Вт |
| 5 | Выходное напряжение 5 В |
Краткое описание
HSP-200-5 — это одновыходной источник питания мощностью 200 Вт с универсальным диапазоном входного напряжения, встроенной активной коррекцией коэффициента мощности, защитами по короткому замыканию, перегрузке, перенапряжению и перегреву, а также низкопрофильным исполнением 31 мм.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Низкий ток утечки: менее 1,0 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Низкопрофильное исполнение: 31 мм.
- Конформное покрытие.
- Светодиодная индикация включения питания.
- Выходная мощность до 110–140% от номинальной в режиме перегрузки.
- Применение в промышленной аппаратуре с установкой на дополнительную алюминиевую пластину.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 40 А |
| Диапазон регулировки напряжения | 4,5–5,5 В |
| Допуск по напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
| Время установки, нарастания | 3000 мс, 200 мс при 115 В переменного тока; 2000 мс, 200 мс при 230 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
| Перегрузка | 110–140% от номинальной выходной мощности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 115 В переменного тока; PF ≥ 0,95 при 230 В переменного тока, при полной нагрузке |
| Типовой КПД | 88,5% |
| Пусковой ток | 70 А при 230 В переменного тока, холодный старт |
| Ток потребления | 3,0 А при 115 В переменного тока; 2,0 А при 230 В переменного тока |
| Ток утечки | Менее 1,0 мА при 240 В переменного тока |
Защиты
| Функция защиты | Описание |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрузка | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5,6–7,0 В; автоматическое восстановление после устранения аварии |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 ℃, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 ℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…60 ℃) |
| Вибрация | 10–500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, IEC/BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), GB17625.1, GB/T 9254.1, класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень light industry, импульсные помехи 4 кВ, EAC TP TC 020 |
| Испытательное напряжение | Вход-выход: 3,0 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
Надёжность и исполнение
| Параметр | Значение |
| MTBF | 1684,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 202,14 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Корпус | Металлический, низкопрофильный |
| Габариты | 210 × 62 × 31 мм (Д × Ш × В) |
| Масса | 0,52 кг |
| Упаковка | 20 шт.; 11,4 кг; 0,76 куб. фута |
Подключение
| Клемма | Назначение |
| Входная клеммная колодка TB1, вывод 1 | AC/L |
| Входная клеммная колодка TB1, вывод 2 | AC/N |
| Входная клеммная колодка TB1, вывод 3 | Заземление |
| Выходная клеммная колодка, выводы 1, 2 | -V |
| Выходная клеммная колодка, выводы 3, 4 | +V |
Механические данные
Чертёжный номер корпуса: 232B
Размеры установки: длина 210 мм, ширина 62 мм, высота 31 мм
Крепление: M3×4
Рекомендуемая монтажная плита: алюминиевая плита 450 × 450 мм; поверхность должна быть ровной и гладкой, допускается покрытие термопастой. Источник питания должен быть жёстко закреплён по центру плиты.
Тепловой зазор: не менее 5 см вокруг блока питания для обеспечения теплоотвода.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает нестабильность по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривые статических характеристик.
- Время установки измеряется при первом холодном включении. Повторные включения и выключения могут увеличить это время.
- Источнику питания требуется установка в составе конечного изделия; все испытания ЭМС выполнялись при монтаже на металлическую пластину 450 × 450 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
