HSP-250-2.5 - 250-ваттный импульсный источник питания с одним выходом и функцией активной коррекции коэффициента мощности.
Назначение: AC/DC источник питания промышленного назначения с одним стабилизированным выходом 2,5 В, повышенной токовой нагрузочной способностью и встроенной функцией PFC.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| HSP | Серия источников питания Mean Well HSP |
| 250 | Номинальная мощность 250 Вт |
| 2.5 | Номинальное выходное напряжение 2,5 В |
Краткое описание

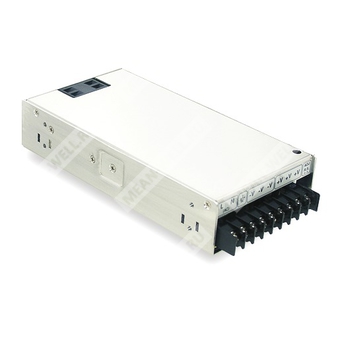

HSP-250-2.5 представляет собой источник питания серии HSP-250 с одним выходом, рассчитанный на номинальную мощность 125 Вт при выходном напряжении 2,5 В и номинальном токе 50 А. Устройство предназначено для промышленного применения, имеет активную коррекцию коэффициента мощности, встроенное принудительное воздушное охлаждение и функции защиты от перегрузки, перенапряжения и перегрева.
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД до 79%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Низкопрофильное исполнение 1U, высота 41 мм.
- Защитное конформное покрытие.
- Встроенное управление вентилятором включение/выключение.
- Встроенная функция дистанционного контроля напряжения (Remote Sense).
Области применения
Промышленные электронные системы, телекоммуникационное и силовое оборудование, устройства автоматизации, системы питания нагрузок с низким выходным напряжением и высоким током.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 2,5 В |
| Номинальный ток | 50 А |
| Диапазон тока | 0...50 А |
| Номинальная мощность | 125 Вт |
| Пульсации и шум | 100 мВп-п |
| Диапазон регулировки выходного напряжения | 2,3...2,8 В |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 3000 мс, 50 мс / 230 В AC; 3000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В AC; 120...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC и PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 79% |
| Типовой входной ток | 1,5 А / 115 В AC; 0,75 А / 230 В AC |
| Типовой пусковой ток | 35 А / 115 В AC; 70 А / 230 В AC |
| Ток утечки | <0,6 мА / 240 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105...135% от номинальной выходной мощности |
| Реакция защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 2,88...3,38 В |
| Реакция защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40...+70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Иммунитет ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, уровень heavy industry, критерий A |
Надежность и механические параметры
| Параметр | Значение |
| MTBF | 179,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 105 × 41 мм (Д × Ш × В) |
| Масса | 0,97 кг |
| Упаковка | 16 шт.; 16,5 кг; 0,87 CUFT |
Функции
| Функция | Описание |
| Управление вентилятором | RTH3 ≥ 60 ±10 °C — вентилятор включен; RTH3 ≤ 40 ±10 °C — вентилятор выключен |
| Дистанционный контроль | Remote Sense |
Назначение выводов
| Контакт | Назначение |
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | FG |
| 4, 5, 6 | AC/L |
| 7, 8, 9 | AC/N |
Remote Sense (CN100)
| Контакт | Назначение |
| 1 | -S |
| 2 | +S |
| Сопрягаемый корпус | JST XHP или эквивалент |
| Обжимной контакт | JST SXH-001T или эквивалент |
| Тип разъема | JST B-XH или эквивалент |
Кривая снижения нагрузки
При горизонтальной установке допустимая нагрузка составляет 100% в диапазоне от -40 до +50 °C, далее снижается до 50% при 70 °C.
Снижение нагрузки в зависимости от входного напряжения
При входном напряжении 85 В AC допустимая нагрузка составляет 80%, далее возрастает до 100% при 100 В AC и выше, сохраняясь до 264 В AC.
Примечания
- Все параметры без специальных указаний измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием 12-дюймового витого двухпроводного вывода, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, стабилизацию по сети и по нагрузке.
- Источник питания является компонентом, который должен устанавливаться в конечном оборудовании; все испытания ЭМС выполняются путем монтажа устройства на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует использовать кривую снижения нагрузки.
