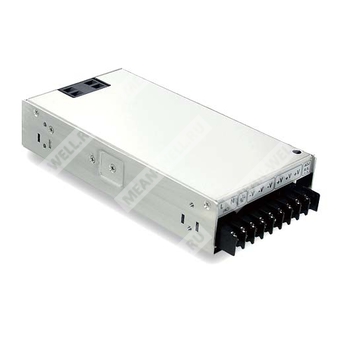

HSP-250-3.6 - импульсный источник питания переменного/постоянного тока с коррекцией коэффициента мощности для низковольтной силовой нагрузки.
Расшифровка партномера HSP-250-3.6
| Обозначение серии | HSP | Серия источников питания Mean Well HSP с встроенной коррекцией коэффициента мощности |
| Номинальная мощность семейства | 250 | 250 Вт |
| Номинальное выходное напряжение | 3.6 | 3,6 В |
Назначение и особенности
HSP-250-3.6 — это одновыходной импульсный источник питания серии HSP-250 с активной коррекцией коэффициента мощности, предназначенный для питания низковольтных мощных нагрузок в промышленной электронике, автоматике и системах электропитания. Модель обеспечивает выходное напряжение 3,6 В при номинальном токе 50 А и мощности 180 Вт.
Особенности:
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95 при 230 В и более 0,98 при 115 В на полной нагрузке.
- Высокий КПД, типовое значение 83%.
- Охлаждение принудительным воздушным потоком встроенным DC-вентилятором.
- Управление вентилятором: включение и выключение по температуре радиатора.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Наличие функции удалённого контроля по линии sense.
- Конформное покрытие.
- Низкопрофильное исполнение: высота 41 мм.
Электрические параметры
Выход
| Номинальное выходное напряжение | 3,6 В |
| Номинальный выходной ток | 50 А |
| Диапазон выходного тока | 0…50 А |
| Номинальная мощность | 180 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 3,24…3,96 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 3000 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Вход
| Диапазон входного напряжения переменного тока | 85…264 В AC |
| Диапазон входного напряжения постоянного тока | 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| Типовой КПД | 83% |
| Типовой входной ток | 2 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | < 0,6 мА при 240 В AC |
Защиты
| Перегрузка | 105…135% от номинальной выходной мощности; тип защиты — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 4,14…4,86 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функциональные параметры
| Управление вентилятором | RTH3 ≥ 60 ±10 °C — вентилятор включён; RTH3 ≤ 40 ±10 °C — вентилятор выключен |
| Удалённое измерение напряжения | Есть |
Параметры среды и надёжности
| Рабочая температура | −40…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| MTBF | 179,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Параметры безопасности и ЭМС
| Стандарты безопасности | UL60950-1, TUV EN60950-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-2; уровень тяжёлой промышленности, критерий A |
Механические параметры
| Габариты | 199 × 105 × 41 мм |
| Типоразмер | Длина 199 мм, ширина 105 мм, высота 41 мм |
Упаковка
| Масса | 0,97 кг |
| Упаковка | 16 шт. / 16,5 кг / 0,87 куб. фута |
Назначение выводов
| Выход постоянного тока | -V | Клеммы 1, 2, 4, 5, 6 |
| Выход постоянного тока | +V | Клеммы 3, 7, 8, 9 |
| Защитное заземление | FG | Клемма 3 |
| Вход переменного тока | AC/L | Клемма 1 |
| Вход переменного тока | AC/N | Клемма 2 |
Удалённое измерение напряжения
| Контакт 1 CN100 | -S |
| Контакт 2 CN100 | +S |
| Разъём | JST B-XH или эквивалент |
| Стыковочная колодка | JST XHP / JST SXH-001T или эквивалент |
Примечания
1. Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает в себя допуск, регулировку по линии и регулировку по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно подтверждать соответствие директивам ЭМС после встраивания. Для рекомендаций по испытаниям ЭМС следует обращаться к производителю источника питания.
5. Возможно снижение выходной мощности при работе на пониженном входном напряжении. См. кривую дерейтирования для подробностей.
Краткие данные по серии
| Серия | HSP-250 |
| Тип | Одновыходной источник питания с активной коррекцией коэффициента мощности |
| Выходная мощность семейства | 250 Вт |
