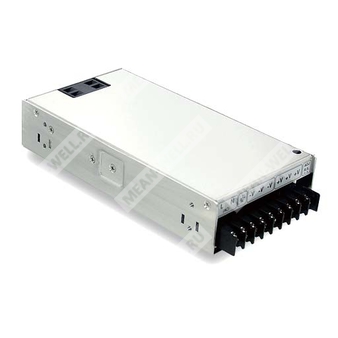

HSP-250-5 — импульсный источник питания 250 Вт с активной коррекцией коэффициента мощности и выходом 5 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| HSP | Серия источников питания Mean Well HSP |
| 250 | Номинальная мощность 250 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Назначение и особенности
HSP-250-5 — источник питания постоянного тока с одним выходом, предназначенный для промышленных и электронных систем, требующих стабилизированного напряжения 5 В при высокой нагрузочной способности и наличии активной коррекции коэффициента мощности.
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД до 87%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Низкопрофильное исполнение 1U, высота 41 мм.
- Защитное покрытие печатных узлов.
- Встроенное управление вентилятором включение/выключение.
- Функция дистанционного измерения напряжения на нагрузке.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 50 А |
| Диапазон тока | 0…50 А |
| Номинальная мощность | 250 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Уставка, время нарастания | 3000 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF более 0,95 при 230 В AC; PF более 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 87% |
| Типовой входной ток | 2,8 А при 115 В AC; 1,4 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | Менее 0,6 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; тяжелопромышленный уровень, критерий A |
Прочие параметры
| Параметр | Значение |
| MTBF | 179,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 105 × 41 мм (Д × Ш × В) |
| Масса | 0,97 кг |
| Упаковка | 16 шт.; 16,5 кг; 0,87 CUFT |
Функции
| Параметр | Значение |
| Управление вентилятором | RTH3 ≥ 60 ±10 °C — вентилятор включен; RTH3 ≤ 40 ±10 °C — вентилятор выключен |
| Дистанционное измерение напряжения | Есть, разъем CN100 |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Все испытания по EMC выполняются после монтажа устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC. Рекомендации по проведению испытаний EMC см. на сайте производителя.
- При пониженном входном напряжении может потребоваться дерейтинг. Для подробностей следует использовать кривую дерейтинга.
