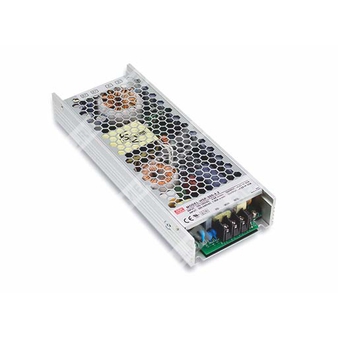

HSP-300-4.2 - импульсный источник питания 4,2 В, 60 А, 300 Вт с функцией коррекции коэффициента мощности.
Назначение: одноканальный сетевой AC/DC источник питания для промышленной электроники, систем светодиодных и движущихся знаков, а также другой нагрузки с высоким КПД.
Расшифровка партномера
| Обозначение | Расшифровка |
| HSP | Серия источников питания Mean Well HSP |
| 300 | Номинальная мощность 300 Вт |
| 4.2 | Выходное напряжение 4,2 В |
Краткое описание
HSP-300-4.2 относится к серии HSP-300 — это компактный источник питания с одним выходом, встроенной активной коррекцией коэффициента мощности, принудительное охлаждение не требуется, охлаждение осуществляется за счет свободной конвекции воздуха. Изделие предназначено для установки в конечное оборудование и рассчитано на работу в условиях промышленной эксплуатации.
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- Малый ток утечки менее 1 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение: 31 мм.
- Покрытие компаундом для повышения стойкости к внешним воздействиям.
- Светодиодный индикатор наличия питания.
- Подходит для высокоэффективных применений в области движущихся знаков.
- Наработка на отказ по Telcordia SR-332 и MIL-HDBK-217F.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 4,2 В |
| Номинальный выходной ток | 60 А |
| Диапазон регулировки напряжения | 3,6…4,4 В |
| Диапазон тока | 0…60 А |
| Номинальная мощность | 252 Вт при 230 В AC, 168 Вт при 115 В AC |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск по выходному напряжению | ±2,0% |
| Пульсации и шум | 150 мВ п-п |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 180…264 В AC / 254…370 В DC или 90…135 В AC / 127…190 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 3,9 А при 115 В AC; 1,95 А при 230 В AC |
| Пусковой ток | 60 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Коэффициент мощности | не менее 0,98 при 115 В AC; не менее 0,93 при 230 В AC, при полной нагрузке |
| КПД | 85% |
| Ток утечки | <1 мА / 240 В AC |
| Выдерживаемый импульс входного перенапряжения | 300 В AC в течение 5 секунд |
Защиты
| Вид защиты | Параметры и поведение |
| Перегрузка | 105…150% от номинальной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,7…7,0 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,0 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70°C, с учетом кривой снижения мощности |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Сведения о надежности
| Параметр | Значение |
| MTBF | 1277,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 148,2 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Габариты и исполнение
| Параметр | Значение |
| Размеры | 210 × 81 × 31 мм (Д × Ш × В) |
| Исполнение | Низкопрофильный корпус, заливка/покрытие компаундом |
| Монтаж | На дополнительную алюминиевую пластину или корпус аналогичного размера, центр корпуса должен быть закреплен на пластине |
| Рекомендуемый размер алюминиевой пластины | 450 × 450 мм |
| Минимальные зазоры для охлаждения | Не менее 5 см со всех сторон |
| Крепеж | M3 × 4 |
Подключение
| Назначение клемм входа AC | Номер контакта |
| AC/L | 1 |
| AC/N | 2 |
| Заземление | 3 |
| Назначение клемм выхода DC | Номер контакта |
| +V | 1, 2 |
| -V | 3, 4 |
Упаковка
| Параметр | Значение |
| Масса | 0,8 кг |
| Упаковка | 15 шт.; 12,1 кг; 0,7 CUFT |
Примечания
1. Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и оконечным конденсатором 0,1 мкФ и 47 мкФ, включенными параллельно.
3. Допуск включает в себя допуск уставки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать статические характеристики.
5. См. раздел «Статические характеристики».
6. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; EMC-испытания выполнены на металлической пластине 450 × 450 мм толщиной 1 мм, и конечное оборудование должно быть повторно проверено на соответствие требованиям EMC.
Соответствие стандартам
Соответствует UL60950-1, IEC62368-1, GB 4943.1, EAC TP TC 004, TUV BS EN/EN 62368-1. Также заявлено соответствие требованиям BS EN/EN55032 (CISPR32), GB17625.1, GB/T 9254.1, Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, а по помехоустойчивости — BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11 и BS EN/EN55035, уровень light industry, с импульсной помехой 4 кВ.
