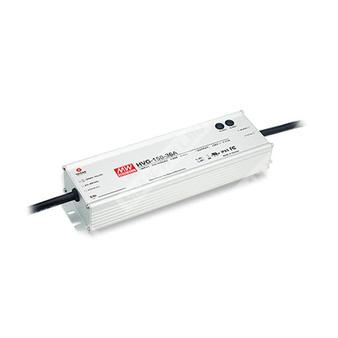

HVG-150-12A - светодиодный источник питания 150 Вт с режимами постоянного напряжения и постоянного тока для наружных и промышленных систем освещения.
Расшифровка партномера
| Позиция |
Значение |
| HVG |
Серия источников питания MEAN WELL для светодиодных нагрузок с режимами постоянного напряжения и постоянного тока |
| 150 |
Номинальная мощность 150 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
| A |
Исполнение типа A: IP65, регулировка выходного тока и напряжения встроенным потенциометром |
Назначение и особенности
HVG-150-12A — это AC/DC драйвер светодиодов мощностью 150 Вт, рассчитанный на работу от сети переменного тока с широким диапазоном входного напряжения. Изделие поддерживает два режима работы: постоянное напряжение и постоянный ток. Серия предназначена для применения в светотехнических системах, где требуется стабильное питание светодиодных модулей, высокая эффективность и работа в жёстких условиях эксплуатации.
Конструкция выполнена в металлическом корпусе с классом защиты I. Модель относится к исполнению с защитой IP65. Встроена активная коррекция коэффициента мощности. Для управления световым потоком предусмотрены функции диммирования. В исполнении типа A доступны регулировка выходного напряжения и выходного тока встроенным потенциометром.
Преимущества
- Широкий диапазон входного напряжения 180 ~ 528 В переменного тока.
- Двойной режим: постоянное напряжение и постоянный ток.
- Высокий КПД, типовое значение до 87% для версии 12 В.
- Работа без вентилятора.
- Металлический корпус.
- Степень защиты IP65 для наружной и внутренней установки.
- Типовое время наработки на отказ MTBF не менее 1796,5 тыс. ч по Telcordia SR-332 и 158,6 тыс. ч по MIL-HDBK-217F.
- Предусмотрены функции 3-в-1 диммирования для совместимых исполнений серии.
Области применения
- Уличное светодиодное освещение.
- Светодиодное освещение высоких пролётов.
- Освещение парковок.
- Светодиодные рыболовные лампы.
- Светодиодное освещение теплиц.
- Использование в оборудовании класса I, категория опасности Division 2 для исполнения типа HL.
Основные параметры
| Параметр |
Значение |
| Серия |
HVG-150 |
| Модель |
HVG-150-12A |
| Тип изделия |
150-ваттный AC/DC светодиодный драйвер |
| Режимы работы |
Постоянное напряжение, постоянный ток |
| Степень защиты |
IP65 |
| Класс защиты |
Class I |
| Охлаждение |
Естественная конвекция, без вентилятора |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Диапазон регулировки выходного напряжения |
10,8 ~ 13,5 В |
| Диапазон регулировки выходного тока |
6 ~ 10 А |
| Номинальный выходной ток |
10 А |
| Номинальная мощность |
120 Вт |
| Риппл и шум, максимум |
150 мВ п-п |
| Допуск по выходному напряжению |
±2,5% |
| Регулирование по сети |
±0,5% |
| Регулирование по нагрузке |
±2,0% |
| Диапазон режима постоянного тока |
7,2 ~ 12 В |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
180 ~ 528 В переменного тока |
| Диапазон входного напряжения постоянного тока |
254 ~ 747 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности, тип. |
PF ≥ 0,98 при 230 В; PF ≥ 0,97 при 277 В; PF ≥ 0,95 при 347 В; PF ≥ 0,93 при 480 В, при полной нагрузке |
| КПД, тип. |
87% |
| Входной ток, тип. |
0,45 А при 347 В; 0,35 А при 480 В |
| Пусковой ток, тип. |
35 А, холодный старт, ширина импульса 790 мкс, измерено при 50% Ipeak, 480 В |
| Ток утечки |
< 0,75 мА при 480 В переменного тока |
| Время включения, тип. |
500 мс при 230 В; 80 мс при 347 В; 480 В |
| Время удержания, тип. |
18 мс при 347 В; 480 В |
Защита
| Функция |
Описание |
| Перегрузка по току |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
14,4 ~ 16,8 В |
| Перегрев |
Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Короткое замыкание |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура корпуса |
-40 ~ +85 °C |
| Рабочая температура корпуса для 12 В модели |
-40 ~ +75 °C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 60 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Максимальная температура корпуса |
+85 °C |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и соответствие стандартам
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 (type HL), CSA C22.2 No. 250.0-08, EAC TP TC 004, IP65 или IP67 approved |
| Эмиссия |
EN55015, EN61000-3-2 Class C при нагрузке ≥ 55%; для 12 В модели — при нагрузке ≥ 60%; EN61000-3-3, FCC Part 15 Subpart B, EAC TP TC 020 |
| Помехоустойчивость |
EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61547, уровень light industry; устойчивость к импульсным перенапряжениям: линия-земля 4 кВ, линия-линия 2 кВ |
Эксплуатационные и ресурсные данные
| Параметр |
Значение |
| MTBF |
1796,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 158,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовая наработка при повышенной температуре корпуса |
Свыше 50 000 часов при Tcase около 75 °C или ниже |
Габаритные размеры и масса
| Параметр |
Значение |
| Размеры корпуса |
245 × 68 × 38,8 мм |
| Масса |
1,24 кг |
Упаковка
| Параметр |
Значение |
| Упаковка |
12 шт.; 15,9 кг; 0,78 куб. фута |
Функциональные возможности исполнения A
- Регулировка выходного напряжения и тока встроенным потенциометром.
- Исполнение IP65.
- Применение преимущественно для условий, где требуется герметичное решение без внешних диммерных цепей.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 347 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Риппл и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по сети и по нагрузке.
- Пожалуйста, см. раздел «Методы управления светодиодным модулем».
- При низком входном напряжении может потребоваться дерейтинг.
- Время включения измеряется при первом холодном запуске; повторные включения и выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент, применяемый в составе конечного оборудования; для полного изделия требуется повторная оценка ЭМС.
- Серия соответствует типовой ожидаемой наработке свыше 50 000 часов при Tcase, особенно в точке tc или TMP, около 75 °C или ниже.
- Для изделий типа A/AB необходимо учитывать встроенное применение для соответствия требованиям Type HL.
- Продукт предназначен для применения в осветительном оборудовании Северной Америки.
