HVG-240-24A - драйвер светодиодов 240 Вт с режимами постоянного напряжения и постоянного тока для наружного и промышленного освещения.
HVG-240-24A — это AC/DC светодиодный источник питания мощностью 240 Вт с двойным режимом работы: постоянное напряжение и постоянный ток. Модель относится к серии HVG-240, рассчитана на питание от широкого диапазона сетевого напряжения и предназначена для применения в уличном, промышленном и архитектурном освещении, а также в составе оборудования класса I, категория опасности Division 2, тип HL.
Расшифровка партномера
| Элемент партномера | Значение |
| HVG | Серия светодиодных драйверов Mean Well HVG |
| 240 | Номинальная мощность 240 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| A | Исполнение типа A |
Назначение и особенности
Серия HVG-240 представляет собой AC/DC LED driver с двумя рабочими режимами: постоянное напряжение и постоянный ток. Устройство работает в широком диапазоне входного напряжения, имеет металлический корпус, встроенную активную коррекцию коэффициента мощности и степень защиты IP65. Для модификаций типа A предусмотрена регулировка выходного тока и напряжения встроенными потенциометрами. Серия ориентирована на системы светодиодного освещения, где требуется промышленная надёжность, работа в широком климатическом диапазоне и возможность применения в наружных установках.
Функциональные особенности
- Широкий диапазон входного напряжения: 180–528 В переменного тока.
- Двойной режим: постоянное напряжение + постоянный ток.
- Металлический корпус с конструкцией класса I.
- Встроенная активная коррекция коэффициента мощности.
- Степень защиты IP65 / IP67 для внутреннего и наружного применения.
- Для типа A: регулировка выходного тока и напряжения через встроенные потенциометры.
- Для типов B/AB: функция диммирования 3 в 1.
- Для типа Dxx: встроенная функция интеллектуального таймера диммирования по запросу.
- Типичный срок службы более 50 000 часов.
- Соответствие применению в светодиодных уличных, промышленных и специализированных светильниках.
Применения
- Светодиодное уличное освещение.
- Светодиодное освещение high-bay.
- Освещение парковочных пространств.
- Светодиодные рыболовные лампы.
- Светодиодное освещение теплиц.
- Исполнение тип HL для применения в установках класса I, Division 2, опасные зоны.
Электрические параметры
| Параметр | HVG-240-24A |
| Номинальное выходное напряжение | 24 В |
| Диапазон постоянного тока | 12–24 В |
| Номинальный выходной ток | 10 А |
| Номинальная выходная мощность | 240 Вт |
| Диапазон регулировки выходного напряжения | 22,4–25,6 В |
| Диапазон регулировки выходного тока | 5–10 А |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ п-п |
| Диапазон постоянного тока | См. методики управления светодиодным модулем |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–528 В переменного тока / 254–747 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 230 В; PF ≥ 0,97 при 277 В; PF ≥ 0,95 при 347 В; PF ≥ 0,93 при 480 В при полной нагрузке |
| КПД | 92,5% |
| Потребляемый ток | 0,8 А при 347 В; 0,6 А при 480 В |
| Пусковой ток | 50 А, длительность импульса 532 мкс, измерено при 50% Iμpeak при 480 В; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 480 В |
| Время запуска | 500 мс, 150 мс при 230 В, 347 В, 480 В |
| Время удержания | 12 мс при 347 В и 480 В |
| Максимальное число блоков на автомат 16 А | 4 шт. при автомате типа B; 6 шт. при автомате типа C, при 480 В |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95–108% |
| Режим перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 27–34 В |
| Защита от перегрева | Отключение и защёлкивание выхода, восстановление после повторного включения питания |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, EAC TP TC 004, IP65 или IP67 approved |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие FCC Part 15 Subpart B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61547, light industry level; устойчивость к импульсным перенапряжениям линия–земля 4 кВ, линия–линия 2 кВ; EAC TP TC 020 |
| Полные гармонические искажения | THD < 20% при нагрузке ≥50% для 230 В, 277 В, 347 В; THD < 20% при нагрузке ≥60% для 480 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибростойкость | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1704,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 141,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 254,2 × 68 × 38,8 мм |
| Масса | 1,31 кг |
| Упаковка | 12 шт.; 15,7 кг; 0,78 куб. фута |
Регулировка и диммирование

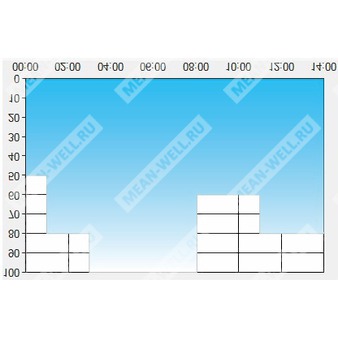

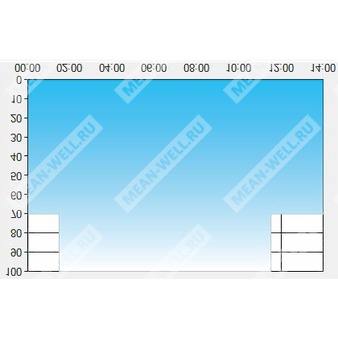

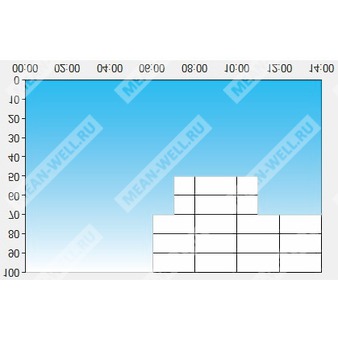

Для исполнения типа A доступна регулировка выходного тока и напряжения встроенными потенциометрами. Для типов B и AB реализована функция диммирования 3 в 1 между выводами DIM+ и DIM-: 0–10 В DC, сигнал PWM 10 В или сопротивление. Для типа D2 предусмотрены аналогичные линии управления с обозначениями PROG+ и PROG-. Для типа Dxx доступна встроенная функция интеллектуального таймера диммирования по запросу.
Минимальный уровень диммирования составляет около 5%. При уровне управления 0%
Примечания
| 1 | Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 347 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12 дюймов с параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | См. раздел по методам управления светодиодным модулем. |
| 5 | При пониженном входном напряжении может потребоваться дерейтинг. См. раздел статической характеристики. |
| 6 | Время запуска измерено при первом холодном старте. Повторное включение и выключение питания может увеличить время запуска. |
| 7 | Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием; итоговая ЭМС должна проверяться заново на уровне законченной системы. |
| 8 | Типичный срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP), около 80 °C или ниже. |
| 9 | Для высот выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 10 | Перед применением следует ознакомиться с руководством пользователя, особенно в части установки и обеспечения влагозащиты. |
| 11 | Для типов A/AB необходимо учитывать установку внутри конечного изделия для соответствия применению Type HL. |
| 12 | Изделие предназначено для применения в осветительном оборудовании Северной Америки. |
