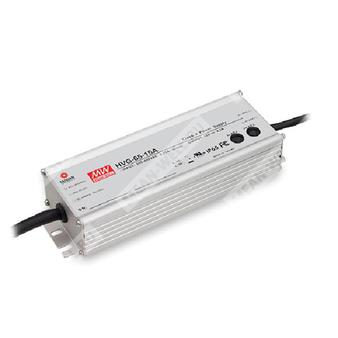

HVG-65-12A
HVG-65-12A - светодиодный драйвер 65 Вт с режимами постоянного напряжения и постоянного тока для применения в светотехнике.
Назначение и общая характеристика
HVG-65-12A — это AC/DC светодиодный источник питания мощностью 65 Вт, предназначенный для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока. Модель относится к серии HVG-65, поддерживает широкий диапазон входного переменного напряжения, рассчитана на применение в условиях наружной и внутренней установки и имеет герметичное исполнение с классом защиты IP65.
Расшифровка партномера
| Позиция | Значение |
| HVG | Серия источников питания для светодиодных систем |
| 65 | Номинальная мощность 65 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| A | Тип исполнения A: регулировка Iо и Vo встроенным потенциометром, степень защиты IP65 |
Основные особенности
- Широкий диапазон входного напряжения: 180 ~ 528 В AC.
- Режимы работы: постоянное напряжение и постоянный ток.
- Металлический корпус с классом защиты I.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты II как силовое изделие.
- Степень защиты IP65 для установки в помещениях или на открытом воздухе.
- Функциональные опции: регулировка выходных параметров встроенным потенциометром; диммирование 3 в 1; таймерное диммирование.
- Типичный срок службы более 50000 часов.
Применение
- Уличное светодиодное освещение.
- Светодиодные светильники high-bay.
- Освещение парковок.
- Светодиодные светильники для рыбной ловли.
- Светодиодное освещение теплиц.
Описание
Серия HVG-65 представляет собой 65-ваттный AC/DC светодиодный драйвер с двухрежимным выходом: постоянное напряжение и постоянный ток. Устройства серии работают в диапазоне 180 ~ 528 В AC и выпускаются с различными номинальными выходными напряжениями в диапазоне от 12 В до 54 В. За счет высокого КПД до 90% и безвентиляторного исполнения серия способна работать при температуре корпуса от -40 до +80 °C при естественной конвекции. Металлический корпус и уровень защиты IP65/IP67 позволяют использовать изделия как внутри помещений, так и вне их. Серия оснащается различными функциональными опциями, включая методы диммирования, что обеспечивает гибкость при проектировании светодиодных систем.
Таблица параметров партии HVG-65-12A
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 60 Вт |
| Диапазон регулировки выходного напряжения | 10.8 ~ 13.5 В |
| Диапазон регулировки выходного тока | 3 ~ 5 А |
| Нестабильность по линии | ±0.5% |
| Нестабильность по нагрузке | ±1.5% |
| Время установления, время нарастания | 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 347 В AC |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±2.0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 528 В AC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0.98 / 230 В AC, PF ≥ 0.97 / 277 В AC, PF ≥ 0.97 / 347 В AC, PF ≥ 0.93 / 480 В AC при полной нагрузке |
| КПД, тип. | 86.5% |
| Потребляемый ток, тип. | 0.22 А / 347 В AC |
| Пусковой ток, тип. | 25 А (twidth = 420 мкс, измерение при 50% Ipeak) при 480 В AC; по NEMA 410 |
| Ток утечки | < 0.75 мА / 480 В AC |
| Число блоков питания на автоматическом выключателе 16 А | 12 штук для типа B / 20 штук для типа C при 480 В AC |
Параметры по постоянному току и режиму работы
| Параметр | Значение |
| Диапазон постоянного тока | 7.2 ~ 12 В |
| Область постоянного тока | 7.2 ~ 12 В |
| Тип работы | Режим постоянного напряжения и режим постоянного тока |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 108% |
| Короткое замыкание | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14.4 ~ 16.8 В |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -40 ~ +80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| MTBF | 2170.5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 208.0 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.0-13, EAC TP TC 004, IP65 или IP67 approved |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, EN61000-3-2 Class C при нагрузке ≥60%, EN61000-3-3, FCC Part 15 Subpart B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61547, уровень light industry; устойчивость к импульсным перенапряжениям линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 189 × 61.5 × 36.8 мм (Д × Ш × В) |
| Масса | 0.77 кг |
| Упаковка | 18 шт. / 14.9 кг / 0.89 CUFT |
Примечания
- Все параметры, специально не оговоренные, измерены при входе 347 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, нестабильность по линии и нестабильность по нагрузке.
- См. раздел «Методы управления светодиодными модулями».
- См. раздел «Статическая характеристика» для подробностей по входному диапазону.
- Время установления измеряется при первом холодном включении. Повторное включение и выключение драйвера может увеличить время установления.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен выполнить повторную оценку ЭМС для всего устройства.
- Типичный срок службы более 50000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- См. гарантийное заявление на веб-сайте MEAN WELL.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Для замечаний по применению и по монтажу с обеспечением влагозащиты перед использованием следует обратиться к руководству пользователя.
- Для исполнений A/AB необходимо учитывать встроенную установку для соответствия применению Type HL.
- Данное изделие предназначено для светотехнического оборудования Северной Америки. При других вариантах применения следует обратиться в MEAN WELL.
