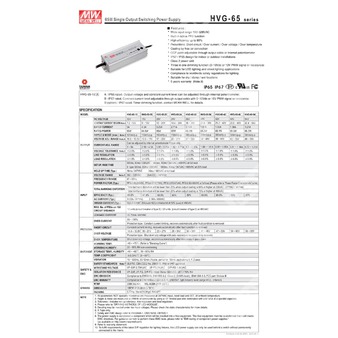

HVG-65-24A
HVG-65-24A - источник питания 65 Вт с режимами постоянного напряжения и постоянного тока для светодиодных систем.
Назначение и назначение по классу изделия
HVG-65-24A — это AC/DC светодиодный драйвер серии HVG-65 мощностью 65 Вт, предназначенный для питания LED-нагрузок в режимах постоянного напряжения и постоянного тока. Модель рассчитана на работу от сети переменного тока широкого диапазона, имеет металлический корпус, встроенную коррекцию коэффициента мощности и степень защиты IP65. По кодировке партномера это исполнение на 24 В, тип A, то есть вариант с регулировкой выходного напряжения и выходного тока посредством встроенного потенциометра.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| HVG | Серия светодиодных драйверов Mean Well HVG |
| 65 | Номинальная мощность 65 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| A | Исполнение типа A: регулировка Io и Vo через встроенный потенциометр |
Краткое описание
Серия HVG-65 представляет собой AC/DC LED-драйверы с двойным режимом работы: в режиме постоянного напряжения и в режиме постоянного тока. Для модели HVG-65-24A характерны широкий входной диапазон, повышенная эффективность, работа без вентилятора, промышленное исполнение и пригодность для наружных и внутренних светотехнических систем.
Основные особенности
- Широкий диапазон входного напряжения: 180–528 В переменного тока.
- Двойной режим работы: постоянное напряжение + постоянный ток.
- Металлический корпус с конструкцией класса I.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP65.
- Регулировка выходных параметров через встроенный потенциометр.
- Типичный ресурс более 50 000 часов.
- Предназначен для светодиодного уличного, промышленного и сельскохозяйственного освещения.
Применение
- Светодиодное уличное освещение.
- Светодиодные светильники для высоких пролетов.
- Освещение парковок.
- Светодиодные рыбопромысловые светильники.
- Светодиодное освещение теплиц.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–528 В переменного тока |
| Диапазон входного напряжения постоянного тока | 254–747 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,98 при 230 В AC; PF ≥ 0,97 при 277 В AC; PF ≥ 0,97 при 347 В AC; PF ≥ 0,93 при 480 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Потребляемый ток, тип. | 0,22 А при 347 В AC; 0,18 А при 480 В AC |
| Пусковой ток, тип. | 25 А, twidth=420 мкс, измерено при 50% Ipk на 480 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 480 В AC |
| Максимальное число источников на автомат 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 480 В AC |
Выход
| Параметр | Значение для HVG-65-24A |
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 22–27 В |
| Номинальный выходной ток | 2,71 А |
| Диапазон регулировки выходного тока | 1,62–2,71 А |
| Номинальная мощность | 65,1 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 80 мс при 230 В AC; 400 мс, 80 мс при 347 В AC и 480 В AC |
| Время удержания | 30 мс при 480 В AC |
| Диапазон области постоянного тока | 14,4–24 В |
Защита
| Параметр | Описание |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | Выходное напряжение отключается с автоматическим восстановлением или восстановлением после повторного включения |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Порог перегрузки по току | 95–108% |
| Диапазон перенапряжения для 24 В модели | 28–34 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C при 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин. по осям X, Y, Z |
| MTBF | 2170,5 тыс. ч минимум по Telcordia SR-332; 208,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.0-13, EAC TP TC 004, IP65 или IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | EN55015, EN61000-3-2 Class C при нагрузке ≥60%, EN61000-3-3, FCC Part 15 Subpart B, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61547, уровень light industry; устойчивость к импульсным перенапряжениям: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
| Полные гармонические искажения | THD < 20% при нагрузке ≥60% для 230/277/347 В AC; THD < 20% при нагрузке ≥75% для 480 В AC |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 189 × 61,5 × 36,8 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,89 куб. фута |
| Конструкция корпуса | Металлический корпус |
| Степень защиты | IP65 |
| Выводы | AC/L, AC/N, FG, +V, -V, DIM+ и DIM- в зависимости от исполнения |
Дополнительные сведения по режимам работы
Серия HVG-65 способна работать как в режиме постоянного тока, так и в режиме постоянного напряжения. В области постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы. При возникновении вопросов совместимости производитель рекомендует согласование с MEAN WELL.
Примечания
1. Все параметры, не оговоренные отдельно, измерены при входном напряжении 347 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. См. раздел «Методы управления светодиодным модулем».
5. См. раздел «Статическая характеристика» для подробностей.
6. Время установки измеряется при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время установки.
7. Драйвер рассматривается как компонент, применяемый в составе конечного оборудования. ЭМС-характеристики зависят от полной установки, поэтому производитель конечного оборудования обязан повторно подтвердить соответствие директиве ЭМС для всей системы.
8. Типичный срок службы более 50 000 часов достигается при температуре корпуса в точке tc/TMP около 75 °C или ниже.
9. Для применения на высоте более 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
10. Перед применением следует ознакомиться с руководством пользователя, особенно по вопросам монтажа и обеспечения водозащиты.
11. Для исполнения A/AB необходимо учитывать требования встроенного применения при использовании в соответствии с Type HL.
12. Изделие предназначено для применения в светотехническом оборудовании Северной Америки; при иных вариантах применения требуется согласование с MEAN WELL.
Табличные данные для модели HVG-65-24A, выделенные по коду изделия
| Параметр | Значение |
| Серия | HVG-65 |
| Номинальная мощность | 65 Вт |
| Номинальное напряжение | 24 В |
| Исполнение | Тип A |
| Степень защиты | IP65 |
| Регулировка | Io и Vo через встроенный потенциометр |
