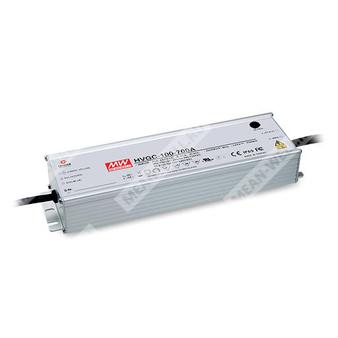

HVGC-100-350A
HVGC-100-350A - источник питания постоянного тока для светодиодных светильников мощностью 100 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
| HVGC | Серия светодиодных драйверов Mean Well HVGC |
| 100 | Номинальная мощность 100 Вт |
| 350 | Номинальный выходной ток 350 мА |
| A | Тип исполнения A: регулировка тока встроенным потенциометром, степень защиты IP65 |
Описание
HVGC-100-350A представляет собой светодиодный AC/DC драйвер мощностью 100 Вт с режимом стабилизации тока и высоким выходным напряжением. Устройство работает в широком диапазоне входного напряжения 180~528 В AC и предназначено для непосредственного питания светодиодов в промышленных и уличных системах освещения. Серия оптимизирована для работы в условиях свободной конвекции без вентилятора, обладает металлическим корпусом, встроенной активной коррекцией коэффициента мощности и степенью защиты IP65 для применения в помещениях и вне помещений.
Области применения
- Светодиодное уличное освещение
- Светодиодное освещение высоких пролетов
- Освещение парковочных зон
- Светодиодные рыболовные лампы
Особенности
- Широкий диапазон входного напряжения: 180~528 В AC
- Режим стабилизации тока на выходе
- Металлический корпус с конструкцией класса I
- Встроенная активная схема коррекции коэффициента мощности
- Исполнение с защитой IP65 для внутренней или наружной установки
- Функциональные исполнения: регулировка выходного тока потенциометром; 3-в-1 диммирование; таймерное диммирование
- Типовой срок службы более 50 000 часов
Таблица параметров
Выход
| Номинальный ток | 350 мА |
| Номинальная мощность | 99,75 Вт |
| Диапазон регулировки выходного тока | 210~350 мА |
| Допуск по току | ±5,0% |
| Время выхода на режим | 500 мс, 80 мс / 230 В AC, 347 В AC, 480 В AC |
| Диапазон постоянного тока | 29~285 В |
| Пульсации выходного тока | 5,0% max. при номинальном токе |
| Предел тока в аварийном режиме | Ограничение постоянного тока с автоматическим восстановлением после устранения неисправности |
| Диапазон выходного напряжения в исполнении 350 мА | 29~285 В |
Вход
| Диапазон входного напряжения | 180~528 В AC |
| Диапазон частоты | 47~63 Гц |
| Коэффициент мощности | PF ≥ 0,98 / 230 В AC; PF ≥ 0,98 / 277 В AC; PF ≥ 0,97 / 347 В AC; PF ≥ 0,93 / 480 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥50% для 230/277/347 В AC; при нагрузке ≥75% для 480 В AC |
| Потребляемый ток | 0,38 А / 347 В AC; 0,28 А / 480 В AC |
| Пусковой ток | 25 А, длительность импульса 900 мкс, измерение при 50% Iμ peak на 480 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 480 В AC |
| Максимальное число источников питания на автомате 16 А | 5 шт. для автомата типа B / 8 шт. для автомата типа C при 480 В AC |
Защита
| Перенапряжение | 300~320 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Отключение выходного напряжения с автоматическим восстановлением или восстановлением после повторного включения питания |
Эксплуатационные условия
| Рабочая температура корпуса | Tcase = -40~+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20~95% RH, без конденсации |
| Температура и влажность хранения | -40~+80°C, 10~95% RH |
| Температурный коэффициент | ±0,03%/°C (0~60°C) |
| Вибрация | 10~500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 approved; конструкция по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, FCC Part 15 Subpart, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry; устойчивость к импульсным перенапряжениям Line-Earth 4 кВ, Line-Line 2 кВ |
Прочее
| Средняя наработка на отказ | 745,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 186,1 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 236 × 68 × 38,8 мм (Д × Ш × В) |
| Масса | 1,18 кг |
| Упаковка | 12 шт. / 15,2 кг / 0,74 куб. фута |
Диммирование
Для исполнений B и AB предусмотрено 3-в-1 диммирование между выводами DIM+ и DIM-: 0~10 В DC, 10 В PWM-сигнал и сопротивление. Источник тока управления от питания составляет 100 мкА тип.
Минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормируется. Выходной ток может снижаться до 0% при входном сигнале диммирования около 0 кОм или 0 В DC, а также при 10 В PWM с коэффициентом заполнения 0%.
Подключение DIM- к -V не допускается.
Структура исполнения
Тип A: IP65, регулировка тока встроенным потенциометром, в наличии.
Тип B: IP67, 3-в-1 диммирование, в наличии.
Тип AB: IP65, регулировка тока встроенным потенциометром и 3-в-1 диммирование, в наличии.
Тип D: IP67, таймерное диммирование, по запросу.
Примечания
| 1 | Все параметры, если не указано иное, измерены при входе 347 В AC, номинальном токе и температуре окружающей среды 25°C. |
| 2 | См. раздел «Методы управления светодиодным модулем». |
| 3 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика». |
| 4 | Время выхода на режим измеряется при первом холодном запуске. Повторные включения могут увеличить время выхода на режим. |
| 5 | Измерение пульсаций выполнено в диапазоне 50~100% от максимального напряжения при номинальной мощности. |
| 6 | Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; ЭМС подлежит повторной оценке на уровне конечного изделия. |
| 7 | Для соответствия актуальным требованиям ErP данный LED-драйвер допускается использовать только после выключателя, не подключенного постоянно к сети. |
| 8 | Типовой срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 80°C или ниже. |
| 9 | См. заявление о гарантии на сайте MEAN WELL. |
| 10 | Понижение допустимой температуры окружающей среды: 3,5°C/1000 м для бескулерных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м. |
| 11 | Перед применением следует ознакомиться с руководством пользователя, включая указания по установке и водозащитной функции. |
| 12 | Изделие предназначено для применения в светотехническом оборудовании Северной Америки и ЕС. |
Краткие сведения по конструкции
Исполнение A/B/AB/D имеет одинаковый габаритный форм-фактор с длиной корпуса 236 мм, шириной 68 мм и высотой 38,8 мм. Подключение выполнено выведенными проводами; для типов B и AB предусмотрены отдельные провода DIM+ и DIM-; для типа A отсутствуют выводы диммирования, а регулировка выполняется встроенным потенциометром.
Защитное и монтажное исполнение
Корпус металлический, рассчитан на эксплуатацию в условиях промышленной светотехники. Степень защиты зависит от исполнения: IP65 или IP67. Для наружных применений предусмотрены водонепроницаемые соединители, кабельные соединители и опция монтажной коробки для типа A.
