HVGC-100-350B

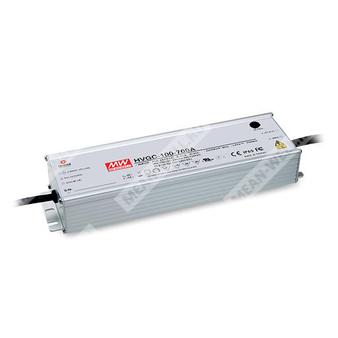

HVGC-100-350B — светодиодный источник питания постоянного тока 100 Вт для питания светодиодных модулей от сети 180–528 В AC.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HVGC | Серия источников питания для светодиодов с высоким выходным напряжением |
| 100 | Номинальная мощность 100 Вт |
| 350 | Номинальный выходной ток 350 мА |
| B | Исполнение B: регулировка яркости по интерфейсу 3 в 1 |
Описание
HVGC-100-350B представляет собой импульсный светодиодный драйвер переменного/постоянного тока мощностью 100 Вт с режимом стабилизации тока и высоким выходным напряжением. Устройство предназначено для прямого питания светодиодных цепочек и работает от широкого диапазона входного напряжения 180–528 В AC. Для версии B предусмотрена функция диммирования 3 в 1: 0–10 В DC, ШИМ-сигнал 10 В и резистивное управление.
Драйвер выполнен в металлическом корпусе с классом защиты IP67, предназначен для эксплуатации внутри и вне помещений. Конструкция ориентирована на применение в уличном освещении, освещении высоких пролетов, парковочных зон и рыболовных светильников. Серия поддерживает активную коррекцию коэффициента мощности, обладает высокой эффективностью и допускает работу при повышенной температуре корпуса.
Особенности
- Широкий диапазон входного напряжения: 180–528 В AC
- Режим стабилизации выходного тока
- Металлический корпус с конструкцией класса I
- Встроенная активная коррекция коэффициента мощности
- Исполнение IP67 для наружной и внутренней установки
- Функция 3 в 1 диммирования: 0–10 В DC, 10 В ШИМ и сопротивление
- Типичный срок службы более 50 000 часов
Области применения
- Светодиодное уличное освещение
- Светодиодное освещение промышленных высоких пролетов
- Освещение парковочных площадок
- Светодиодные рыболовные лампы
Расшифровка исполнения
| Тип | Уровень защиты | Функция | Примечание |
| A | IP65 | Регулировка выходного тока встроенным потенциометром | В наличии |
| B | IP67 | 3 в 1 диммирование | В наличии |
| AB | IP65 | Регулировка встроенным потенциометром и 3 в 1 диммирование | В наличии |
| D | IP67 | Таймерное диммирование | По запросу |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон регулировки выходного тока | 210–350 мА |
| Номинальная выходная мощность | 99,75 Вт |
| Диапазон постоянного тока | 29–285 В |
| Токовая погрешность | ±5,0% |
| Пульсации выходного тока | Не более 5,0% при номинальном токе |
| Пусковое время | 500 мс, 80 мс / 230 В AC, 347 В AC, 480 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–528 В AC, 254–747 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 / 230 В AC; PF ≥ 0,98 / 277 В AC; PF ≥ 0,97 / 347 В AC; PF ≥ 0,93 / 480 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке ≥50% для 230 В AC, 277 В AC, 347 В AC; THD < 20% при нагрузке ≥75% для 480 В AC |
| Потребляемый ток | 0,38 А / 347 В AC; 0,28 А / 480 В AC |
| Пусковой ток | 25 А, длительность 900 мкс, измерено при 50% Iμ peak на 480 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 480 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 5 шт. для типа B; 8 шт. для типа C при 480 В AC |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 300–320 В |
| Защита от перегрева | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Выходное напряжение отключается с автоматическим восстановлением или восстановлением после повторного включения |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Срок наработки до отказа | 745,0 тыс. ч минимум по Telcordia SR-332; 186,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67; конструкция по UL60950-1 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты ЭМС по излучению | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; FCC Part 15 Subpart; EAC TP TC 020 |
Эффективность
| Параметр | Значение |
| КПД | До 91% |
| Типовое значение КПД | 91% |
Размеры и масса
| Параметр | Значение |
| Габариты | 236 × 68 × 38,8 мм |
| Масса | 1,18 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 15,2 кг |
| Объем упаковки | 0,74 CUFT |
Подключение и проводники
| Назначение | Обозначение | Цвет | Сечение/тип |
| Вход AC/L | AC/L | Коричневый | STW 18 AWG × 3C |
| Вход AC/N | AC/N | Синий | STW 18 AWG × 3C |
| Заземление | FG | Жёлто-зелёный | STW 18 AWG × 3C |
| Плюс выхода | +V | Красный | SJTW 18 AWG × 2C |
| Минус выхода | -V | Чёрный | SJTW 18 AWG × 2C |
| Управление диммированием | DIM+ | Фиолетовый | UL2517 18 AWG × 2C |
| Управление диммированием | DIM- | Розовый | UL2517 18 AWG × 2C |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 347 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в разделе «Статическая характеристика».
- Длительность времени установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить время установки.
- Измерение пульсаций выполняется в диапазоне 50–100% от максимального напряжения при подаче номинальной мощности.
- Устройство рассматривается как компонент для применения в составе конечного оборудования; из-за влияния монтажа конечный изготовитель должен повторно оценивать соответствие ЭМС на уровне законченного изделия.
- Для выполнения требований актуального регламента ErP для светильников данный драйвер может применяться только после выключателя, не подключенного постоянно к сети.
- Типовой срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 80 °C или ниже.
- При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством по монтажу и замечаниями по водозащитному исполнению.
- Изделие предназначено для применения в осветительном оборудовании для рынков Северной Америки и ЕС.
Дополнительные сведения
Версия B обеспечивает диммирование путем подачи положительного управляющего сигнала между выводами DIM+ и DIM-. Диапазон минимального уровня диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормируется. Выходной ток может снизиться до 0% при входе диммирования около 0 кОм, 0 В DC либо при ШИМ-сигнале 10 В с коэффициентом заполнения 0%.
Подключение DIM- к -V не допускается. Для синхронного диммирования нескольких источников питания ток управляющего источника составляет 100 мкА тип.
