HVGC-100-700B

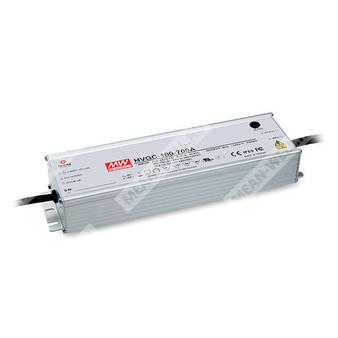

HVGC-100-700B — светодиодный источник питания постоянного тока 100 Вт для питания светодиодных нагрузок от сети 180–528 В AC.
Расшифровка партномера HVGC-100-700B
| Позиция | Обозначение | Расшифровка |
| Серия | HVGC | Серия светодиодных драйверов постоянного тока с высоким выходным напряжением |
| Номинальная мощность | 100 | 100 Вт |
| Номинальный выходной ток | 700 | 700 мА |
| Исполнение | B | Исполнение с функцией диммирования 3 в 1: 0–10 В DC, 10 В PWM, сопротивление |
Назначение
HVGC-100-700B — это импульсный светодиодный источник питания с режимом стабилизации тока, предназначенный для прямого питания светодиодных модулей в системах наружного и внутреннего освещения.
Описание
Серия HVGC-100 представляет собой светодиодный AC/DC драйвер мощностью 100 Вт с режимом постоянного тока и высоким выходным напряжением. Модель HVGC-100-700B рассчитана на номинальный ток 700 мА и предназначена для работы от широкого диапазона входного напряжения 180–528 В AC. Устройство выполнено в металлическом корпусе, имеет класс защиты I, встроенную функцию активной коррекции коэффициента мощности, а также степень защиты IP67 для применения в условиях, требующих высокой стойкости к воздействию влаги и пыли.
Драйвер работает в режиме постоянного тока и предназначен для непосредственного питания светодиодов без использования дополнительных драйверов. Для модели B предусмотрено диммирование по схеме 3 в 1. Серия допускает применение в уличных светильниках, светильниках высоких пролётов, парковочном освещении и рыбопромысловых светильниках.
Особенности
- Широкий диапазон входного напряжения 180–528 В AC.
- Выход в режиме постоянного тока.
- Металлический корпус с конструкцией класса I.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение с защитой IP67 для наружной установки.
- Функция диммирования 3 в 1: 0–10 В DC, 10 В PWM и сопротивление.
- Типичный срок службы более 50 000 часов.
- Работа без вентилятора, охлаждение за счёт естественной конвекции.
Области применения
- Светодиодное уличное освещение.
- Светодиодное освещение высоких пролётов.
- Освещение парковочных зон.
- Светодиодные рыболовные лампы.
Параметры
Выход
| Параметр | Значение |
| Номинальный ток | 700 мА |
| Номинальная мощность | 99,4 Вт |
| Диапазон регулировки выходного тока | 420–700 мА |
| Диапазон постоянного тока | 15–142 В |
| Допуск по току | ±5,0% |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| Время установки | 500 мс, 80 мс при 230 В AC, 347 В AC, 480 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–528 В AC, 254–747 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 230 В AC; PF ≥ 0,98 при 277 В AC; PF ≥ 0,97 при 347 В AC; PF ≥ 0,93 при 480 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥ 50% для 230 В AC, 277 В AC, 347 В AC; при нагрузке ≥ 75% для 480 В AC |
| Пусковой ток | 25 А, длительность импульса 900 мкс, измерено при 50% Iμ peak на 480 В AC; по NEMA 410 |
| Ток потребления | 0,28 А при 480 В AC |
| Ток потребления | 0,38 А при 347 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Ограничение выходного тока постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 300–320 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Температурное снижение при низком входном напряжении | Требуется дерейтинг при низком входном напряжении |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 0,75 мА при 480 В AC |
ЭМС и стандарты
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 approved; design refer to UL60950-1 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; light industry level; surge immunity Line-Earth 4 кВ, Line-Line 2 кВ; EAC TP TC 020 |
| Излучение ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 50%; BS EN/EN61000-3-3; FCC Part 15 Subpart; EAC TP TC 020 |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 745,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 186,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50 000 часов при Tcase около 80 °C или ниже |
Размеры и масса
| Параметр | Значение |
| Габариты | 236 × 68 × 38,8 мм |
| Масса | 1,18 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 15,2 кг |
| Объём упаковки | 0,74 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 347 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Может потребоваться снижение нагрузки при низком входном напряжении. Подробности приведены в разделе «Статическая характеристика».
- Длительность времени установки измеряется при первом холодном запуске. Повторное включение и выключение драйвера может увеличить это время.
- Параметр пульсаций измеряется в диапазоне 50–100% от максимального напряжения при номинальной передаваемой мощности.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полного монтажа, производитель конечного изделия обязан повторно подтвердить соответствие ЭМС для всей установки.
- Для выполнения требований актуального регламента ErP для светильников этот светодиодный драйвер допускается применять только за выключателем, не имеющим постоянного подключения к сети.
- Серия обеспечивает типичный срок службы более 50 000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 80 °C или ниже.
- Для применения и вопросов по влагозащите следует обращаться к руководству пользователя перед использованием.
- Изделие предназначено для применения в светотехническом оборудовании Северной Америки и ЕС. Для иных применений требуется согласование с MEAN WELL.
- Рабочая температура на высоте более 2000 м снижается на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором.
Подключение и исполнение
Для модели B предусмотрены провода: вход переменного тока AC/L (коричневый), AC/N (синий), защитное заземление FG (зелёно-жёлтый), выход +V (красный), -V (чёрный), а также управляющие провода DIM+ (фиолетовый) и DIM- (розовый). Для исполнения B применяется диммирование 3 в 1. Не допускается соединять DIM- с -V.
Дополнительные сведения
Серия предназначена для прямого питания светодиодов. В области постоянного тока верхний предел выходного напряжения зависит от конфигурации конечной системы. При возможных вопросах совместимости требуется учитывать условия применения светодиодного модуля.
