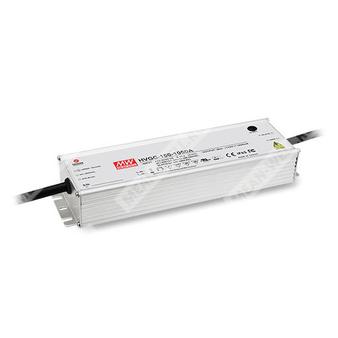

HVGC-150-1050A - источник питания для светодиодов мощностью 150 Вт с режимом стабилизации тока и высоким выходным напряжением.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| HVGC | Серия светодиодных источников питания Mean Well HVGC |
| 150 | Номинальная мощность 150 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| A | Исполнение A: IP65, регулировка выходного тока встроенным потенциометром |
Описание
HVGC-150-1050A представляет собой светодиодный источник питания переменного/постоянного тока мощностью 150 Вт с режимом стабилизации тока и высоким выходным напряжением. Устройство предназначено для непосредственного питания светодиодов и работает в широком диапазоне входного напряжения 180–528 В переменного тока. Модель относится к серии HVGC-150, для которой доступны варианты с различными номинальными токами от 350 мА до 1400 мА.
Данное исполнение относится к типу A. Для него предусмотрена регулировка выходного тока встроенным потенциометром. Корпус металлический, промышленного исполнения, с уровнем защиты IP65. Серия рассчитана на эксплуатацию как в помещении, так и на открытом воздухе, при свободной конвекции воздуха.
Особенности
- Широкий диапазон входного напряжения: 180–528 В AC.
- Режим стабилизации выходного тока.
- Металлический корпус с конструкцией класса I.
- Встроенная функция активной коррекции коэффициента мощности.
- Исполнение с защитой IP65 для внутренней и наружной установки.
- Регулировка выходного тока встроенным потенциометром.
- Типичный срок службы более 50 000 часов.
- Типовое КПД до 91%.
- Работа при температуре корпуса от -40 до +80 °C при свободной конвекции воздуха.
Области применения
- Уличное светодиодное освещение.
- Светодиодное освещение промышленных высоких пролетов.
- Освещение парковок.
- Светодиодные рыболовные лампы.
- Применение в установках класса I, раздел 2, во взрывоопасных (классифицированных) зонах, для типа HL.
Параметры выхода
| Параметр | Значение |
|---|
| Номинальный ток | 1050 мА |
| Номинальная мощность | 150.15 Вт |
| Диапазон подстройки тока | 630–1050 мА |
| Диапазон постоянного тока | 15–143 В |
| Точность тока | ±5.0% |
| Пульсации выходного тока | 8.0% макс. при номинальном токе |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180–528 В AC / 254–747 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0.98 при 230 В AC, PF ≥ 0.97 при 277 В AC, PF ≥ 0.95 при 347 В AC, PF ≥ 0.93 при 480 В AC, при полной нагрузке |
| Типовой КПД | 91% |
| Потребляемый ток AC | 0.5 А при 347 В AC, 0.38 А при 480 В AC |
| Пусковой ток | 35 А, twidth = 790 мкс, измерение при 50% Iμ peak, 480 В AC, по NEMA 410 |
| Ток утечки | <0.75 мА при 480 В AC |
| Время запуска | 500 мс при 230 В AC, 400 мс при 347 В AC и 480 В AC |
Защита
| Функция защиты | Реакция |
|---|
| Короткое замыкание | Ограничение постоянного тока с автоматическим восстановлением после устранения неисправности |
| Перегрузка | Ограничение выходного тока |
| Перенапряжение | 430–460 В; отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением или повторным включением после восстановления |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 … +80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40 … +80 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0 … 60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход/выход: 3.75 кВ AC; вход/земля: 2 кВ; выход/земля: 1.5 кВ |
| Сопротивление изоляции | Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 approved |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень для светотехнической аппаратуры; устойчивость к импульсам: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, FCC part 15 class B, EAC TP TC 020 |
Надежность
| Параметр | Значение |
|---|
| MTBF | 1755.7 тыс. часов минимум, Telcordia SR-332 (Bellcore); 179.5 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Типичный срок службы | >50 000 часов при Tcase около 80 °C или ниже |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры корпуса | 245 × 68 × 38.8 мм |
| Масса | 1.24 кг |
| Упаковка | 12 шт. / 15.9 кг / 0.78 куб. фута |
Конструкция и подключение
Для исполнения A предусмотрены выводы входа AC, защитного заземления FG и выхода постоянного тока +V / -V. Исполнение A также имеет встроенную регулировку выходного тока через потенциометр Io ADJ. Выводы выполнены кабелями заводской длины 300 ± 20 мм. В соответствии с механическими чертежами, корпус выполнен в алюминиевом исполнении с ребрами охлаждения для работы при естественной конвекции.
Водозащищенное подключение
Для организации влагозащищенного соединения допускается применение водозащищенного разъема на выходном кабеле. Также доступен соединитель кабелей CJ04, который может соединять до четырех проводов пайкой или зажимом инструментом. Для пользователя доступны варианты CJ04-1 и CJ04-2.
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 347 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном включении; повторные включения могут увеличить это время.
- Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при номинальной мощности.
- Драйвер рассматривается как компонент для применения в составе конечного изделия; ЭМС должна подтверждаться на уровне конечной аппаратуры.
- Для соответствия требованиям актуального регулирования ErP для светильников, драйвер допускается использовать только за выключателем без постоянного подключения к сети.
- Типичный срок службы более 50 000 часов достижим при температуре корпуса tc, особенно в контрольной точке tc / TMP, около 80 °C или ниже.
- Для высоты эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3.5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для применения и рекомендаций по влагозащите следует использовать руководство пользователя перед монтажом.
- Для исполнения A/AB необходимо учитывать встроенное применение для соответствия типу HL.
- Изделие предназначено для применения в светотехническом оборудовании Северной Америки и ЕС.
