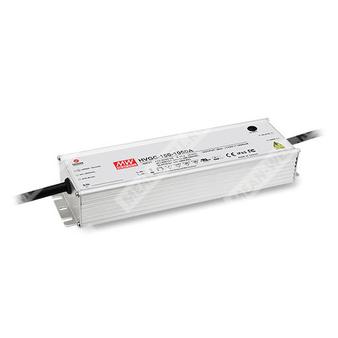

HVGC-150-1050B - источник питания для светодиодов мощностью 150 Вт с выходом в режиме стабилизации тока и функцией 3-в-1 диммирования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HVGC | Серия драйверов светодиодов с высоковольтным выходом |
| 150 | Номинальная мощность 150 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| B | Тип B: исполнение с функцией 3-в-1 диммирования |
Описание
HVGC-150-1050B представляет собой источник питания AC/DC для светодиодов мощностью 150 Вт, работающий в режиме постоянного тока и рассчитанный на подключение светодиодных нагрузок с высоким выходным напряжением. Серия HVGC-150 предназначена для питания светодиодных систем без промежуточных преобразователей, с прямым управлением током нагрузки.
Модель HVGC-150-1050B относится к исполнению B, то есть оснащена функцией 3-в-1 диммирования через цепи DIM+ и DIM-, с поддержкой входных управляющих сигналов 0–10 В, ШИМ 10 В и сопротивления. Для данного исполнения предусмотрен металлический корпус, защита IP67 и возможность применения в установках наружного и внутреннего монтажа.
Назначение и области применения
- уличное светодиодное освещение;
- высокобайное освещение;
- освещение парковочных зон;
- светодиодные рыбопромысловые светильники;
- светодиодные светильники для применения в опасных зонах класса I, division 2.
Основные особенности
- широкий диапазон входного напряжения 180–528 В переменного тока;
- режим стабилизации выходного тока;
- металлический корпус с конструкцией класса I;
- встроенная активная коррекция коэффициента мощности;
- исполнение IP67 для наружной установки;
- функция 3-в-1 диммирования;
- типичный ресурс более 50 000 часов;
- рабочий температурный диапазон корпуса до +80 °C;
- предназначен для эксплуатации в системах светодиодного освещения.
Электрические параметры
| Параметр | Значение |
| Модель | HVGC-150-1050B |
| Номинальный выходной ток | 1050 мА |
| Номинальная мощность | 150,15 Вт |
| Диапазон регулировки выходного тока | 630–1050 мА |
| Диапазон постоянного тока | 15–143 В |
| Допуск по току | ±5,0% |
| Пульсации выходного тока | до 8,0% от номинального тока |
| Время запуска | 500 мс при 230 В переменного тока; 347 В и 480 В — 400 мс |
| Частота сети | 47–63 Гц |
| Диапазон входного напряжения | 180–528 В переменного тока / 254–747 В постоянного тока |
| Коэффициент мощности | PF ≥ 0,98 при 230 В; PF ≥ 0,97 при 277 В; PF ≥ 0,95 при 347 В; PF ≥ 0,93 при 480 В, при полной нагрузке |
| КПД | 90% |
| Ток потребления | 0,5 А при 347 В; 0,38 А при 480 В |
| Пусковой ток | 35 А, twidth=790 мкс, измерено при 50% Ipeak на 480 В |
| Ток утечки | <0,75 мА при 480 В |
| Общий коэффициент гармонических искажений | <20% при нагрузке ≥50% для 230/277/347 В; при нагрузке ≥75% для 480 В |
| Максимальное число источников на автомат 16 А | 4 шт. при автомате типа B; 6 шт. при автомате типа C на 480 В |
| Режим выходного преобразования | Постоянный ток |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от перегрузки | Ограничение выходной мощности; автоматическое восстановление |
| Защита от перенапряжения | 430–460 В |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Влажность при работе | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Снижение нагрузки по температуре | Снижение может потребоваться при низком входном напряжении |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 1755,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 179,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50 000 часов при Tcase около 80 °C или ниже |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
| Степень защиты | IP67 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| ЭМС-устойчивость | Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; помехоустойчивость к импульсам: Line-Earth 4 кВ, Line-Line 2 кВ |
| ЭМС-излучение | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, FCC part 15 class B, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 245 × 68 × 38,8 мм (Д × Ш × В) |
| Масса | 1,24 кг |
| Упаковка | 12 шт. в упаковке; масса упаковки 15,9 кг; объем 0,78 куб. фута |
Конструктивное исполнение и подключение
Устройство имеет металлический корпус и выпускается в исполнениях A, B, AB и D, различающихся степенью защиты и функциями. Для исполнения B предусмотрено 3-в-1 диммирование через проводники DIM+ и DIM-. Подключение силовой цепи осуществляется через входные провода AC/L, AC/N и FG, а выход — через +V и -V. Для диммирования используется отдельная управляющая пара проводов.
Схема соответствия исполнений
| Тип | Степень защиты | Функция | Примечание |
| A | IP65 | Регулировка тока встроенным потенциометром | В наличии |
| B | IP67 | 3-в-1 диммирование: 0–10 ВDC, ШИМ 10 В и сопротивление | В наличии |
| AB | IP65 | Регулировка тока встроенным потенциометром и 3-в-1 диммирование: 0–10 ВDC, ШИМ 10 В и сопротивление | В наличии |
| D | IP67 | Функция таймерного диммирования, по запросу | По запросу |
Параметры конкретного исполнения HVGC-150-1050B
| Параметр | Значение |
| Исполнение | B |
| Степень защиты | IP67 |
| Номинальный ток | 1050 мА |
| Диапазон тока | 630–1050 мА |
| Номинальная мощность | 150,15 Вт |
| Выходное напряжение в постоянном токе | 15–143 В |
| Диммирование | 3-в-1: 0–10 ВDC, 10 В PWM, сопротивление |
Примечания
- Все параметры, не указанные особо, измерены при входе 347 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Способы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время запуска измерено при первом холодном пуске; повторное включение может увеличить это время.
- Пульсации тока измеряются в диапазоне от 50% до 100% максимального напряжения при номинальной мощности.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; при итоговой интеграции ЭМС должна быть подтверждена заново для всего изделия.
- Для соответствия требованиям актуального ErP-регламента для светильников данное изделие должно использоваться за выключателем без постоянного подключения к сети.
- Серия обеспечивает типичный ресурс более 50 000 часов при температуре корпуса около 80 °C или ниже.
- Отклонение нагрузки по высоте над уровнем моря для безвентиляторных моделей составляет 3,5 °C/1000 м при высоте свыше 2000 м.
- Для вариантов A/AB требуется учитывать встроенную установку для соответствия применению Type HL.
- Изделие предназначено для применения в светотехническом оборудовании Северной Америки и ЕС.
