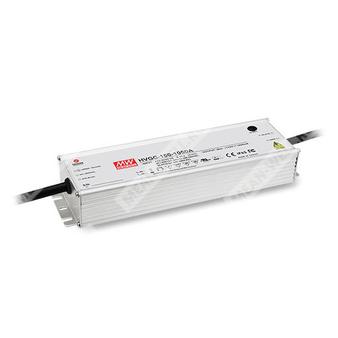

HVGC-150-500A - 150-ваттный драйвер постоянного тока для питания светодиодных модулей от сети переменного или постоянного напряжения.
Описание
Серия HVGC-150 представляет собой импульсные AC/DC источники питания для светодиодов с режимом стабилизации тока и высоким выходным напряжением. Устройства предназначены для непосредственного питания светодиодных нагрузок и работают в широком диапазоне входного напряжения. Модель HVGC-150-500A относится к исполнению с номинальным выходным током 500 мА и, согласно кодировке серии, к типу A, то есть с регулировкой выходного тока посредством встроенного потенциометра.
Драйвер выполнен в металлическом корпусе, рассчитан на применение как внутри помещений, так и вне помещений при соответствующем классе защиты. В изделии реализована активная коррекция коэффициента мощности, защита от короткого замыкания, перегрузки, перенапряжения и перегрева. Серия допускает работу в условиях повышенной температуры корпуса при естественной конвекции без вентилятора.
Расшифровка партномера
| Позиция | Расшифровка |
| HVGC | Серия драйверов светодиодов с постоянным током и высоким выходным напряжением |
| 150 | Номинальная мощность 150 Вт |
| 500 | Номинальный выходной ток 500 мА |
| A | Тип A, регулировка выходного тока встроенным потенциометром |
Особенности
- Широкий диапазон входного напряжения: 180–528 В~.
- Режим стабилизации выходного тока.
- Металлический корпус с исполнением класса I.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение с защитой IP65 или IP67 в зависимости от модификации.
- Функциональные опции: регулировка выходного тока потенциометром; диммирование 3 в 1; таймерное диммирование.
- Типичный срок службы более 50 000 часов.
Области применения
- Уличное светодиодное освещение.
- Промышленные светильники high-bay.
- Освещение парковок.
- Светодиодные рыболовные лампы.
- Применение в оборудовании для опасных зон класса I, Division 2 для исполнения Type HL.
Параметры модели HVGC-150-500A
| Параметр | Значение |
| Модель | HVGC-150-500 |
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 150 Вт |
| Диапазон регулировки выходного тока | 300–500 мА |
| Диапазон постоянного тока | 30–300 В |
| Токовая погрешность | ±5,0% |
| Пусковое время | 500 мс при 230 В~; 400 мс при 347 В~ и 480 В~ |
| Типовой коэффициент мощности | PF ≥ 0,98 при 230 В~, PF ≥ 0,97 при 277 В~, PF ≥ 0,95 при 347 В~, PF ≥ 0,93 при 480 В~ при полной нагрузке |
| Типовой КПД | 91% |
| Типовой входной ток | 0,38 А при 480 В~ |
| Пусковой ток | 35 А, twidth = 790 мкс, измерение при 50% Ipeak и 480 В~; по NEMA 410 |
| Ток утечки | <0,75 мА при 480 В~ |
| Диапазон частоты сети | 47–63 Гц |
| Диапазон входного напряжения | 180–528 В~ / 254–747 В= |
| Максимальное напряжение холостого хода в постоянной токовой области | Зависит от конфигурации конечной системы |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–528 В~ |
| Диапазон входного напряжения постоянного тока | 254–747 В= |
| Частота сети | 47–63 Гц |
| Типовой коэффициент мощности | PF ≥ 0,98 при 230 В~, PF ≥ 0,97 при 277 В~, PF ≥ 0,95 при 347 В~, PF ≥ 0,93 при 480 В~ при полной нагрузке |
| Типовой входной ток | 0,38 А при 480 В~ |
| Пусковой ток | 35 А, twidth = 790 мкс, при 480 В~ |
| Ток утечки | <0,75 мА при 480 В~ |
Выход
| Параметр | Значение |
| Режим работы | Стабилизация тока |
| Номинальный выходной ток | 500 мА |
| Диапазон регулировки тока | 300–500 мА |
| Диапазон постоянного тока | 30–300 В |
| Номинальная мощность | 150 Вт |
| Точность тока | ±5,0% |
| Пульсации выходного тока | До 8,0% максимум при номинальном токе |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки | Ограничение выходного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 316–346 В |
| Защита от перегрева | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции управления
| Параметр | Значение |
| Исполнение Type A | Регулировка выходного тока встроенным потенциометром |
| Исполнение Type B | Диммирование 3 в 1: 0–10 В=, сигнал PWM 10 В, резистивное управление |
| Исполнение Type AB | Комбинация регулировки потенциометром и диммирования 3 в 1 |
| Исполнение Type D | Таймерное диммирование, по запросу |
| Минимальный уровень диммирования | Около 6% |
| Сигнал диммирования 0% | Выходной ток может снижаться до 0% при 0 кОм или 0 В=, либо при PWM 10 В с коэффициентом заполнения 0% |
| Ток источника диммирования | 100 мкА тип. |
| Диапазон PWM для диммирования | 100 Гц – 3 кГц |
Защита
| Параметр | Значение |
| Короткое замыкание | Постоянное ограничение тока, автоматическое восстановление |
| Перегрузка | Постоянное ограничение тока, автоматическое восстановление |
| Перенапряжение | 316–346 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после охлаждения |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Температура корпуса | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 approved |
| Стандарты ЭМС и устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; light industry level |
| Устойчивость к импульсным помехам | Линия-земля 4 кВ, линия-линия 2 кВ |
| Излучение ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, FCC part 15 class B, EAC TP TC 020 |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 3,75 кВ~; I/P-FG: 2 кВ~; O/P-FG: 1,5 кВ~ |
Надёжность
| Параметр | Значение |
| MTBF | 1755,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 179,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50 000 часов при Tcase, особенно в точке tc/TMP, около 80 °C или ниже |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 245 × 68 × 38,8 мм |
| Масса | 1,24 кг |
| Упаковка | 12 шт. / 15,9 кг / 0,78 куб. фута |
Подключение и исполнение
| Типы проводов | В зависимости от исполнения: входные провода AC/L, AC/N, FG; выходные провода +V, -V; для B/AB/D типов дополнительно DIM+, DIM- |
| Тип A | AC/L, AC/N, FG, +V, -V; регулировка Io через встроенный потенциометр |
| Тип B | AC/L, AC/N, FG, +V, -V, DIM+, DIM-; диммирование 3 в 1 |
| Тип AB | AC/L, AC/N, FG, +V, -V, DIM+, DIM-; регулировка потенциометром и диммирование 3 в 1 |
| Тип D | AC/L, AC/N, FG, +V, -V, DIM+, DIM-; таймерное диммирование |
Примечания
| 1 | Все параметры, не отмеченные особо, измерены при входном напряжении 347 В~, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | Следует обращаться к разделу «Способы питания светодиодного модуля». |
| 3 | При низком входном напряжении может потребоваться дерейтинг. Подробности приведены в разделе «Статическая характеристика». |
| 4 | Длительность времени установки измеряется при первом холодном пуске. Повторное включение и выключение источника питания может увеличивать это время. |
| 5 | Пульсации тока измеряются в диапазоне от 50% до 100% максимального напряжения при подаче номинальной мощности. |
| 6 | Драйвер является компонентом, который применяется совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно оценить соответствие директиве ЭМС. |
| 7 | Для соответствия актуальным требованиям ErP для светильников данный драйвер допускается использовать только после выключателя, не подключенного постоянно к сети. |
| 8 | Серия обеспечивает типичный срок службы более 50 000 часов при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 80 °C или ниже. |
| 9 | Температурный дерейтинг по высоте выше 2000 м: 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 10 | Для применения и предупреждений по установке влагозащищённого исполнения следует обращаться к руководству пользователя. |
| 11 | Для исполнения A/AB необходимо учитывать встраиваемое применение для соответствия Type HL. |
| 12 | Изделие предназначено для североамериканского и европейского светотехнического оборудования. Для иных применений следует обращаться в MEAN WELL. |
Дополнительные сведения
- Тип HL допускается для применения в опасных зонах класса I, Division 2.
- Серия рассчитана на естественную конвекцию без вентилятора.
- Устройство предназначено для прямого питания светодиодов в постоянной токовой области.
- При работе в постоянной токовой области максимальное выходное напряжение определяется конфигурацией конечной системы.
