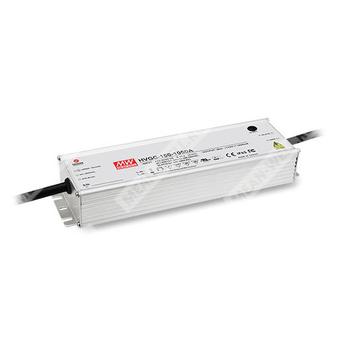

HVGC-150-500B - светодиодный драйвер постоянного тока для питания LED-модулей от сети переменного тока с возможностью диммирования.
Расшифровка партномера
| Позиция | Расшифровка |
| HVGC | Серия источников питания для светодиодов HVGC |
| 150 | Номинальная мощность 150 Вт |
| 500 | Номинальный выходной ток 500 мА |
| B | Исполнение с функцией диммирования 3 в 1 |
Описание
HVGC-150-500B представляет собой импульсный AC/DC драйвер для светодиодов с режимом стабилизации тока. Изделие предназначено для непосредственного питания светодиодных модулей в составе осветительных систем. Серия работает в широком диапазоне входного напряжения, обеспечивает высокий КПД, имеет активную коррекцию коэффициента мощности и рассчитана на эксплуатацию в промышленных и уличных условиях.
Для данной модификации характерны: выходной ток 500 мА, номинальная мощность 150 Вт, высокая выходная сторона напряжения в пределах постоянного тока, а также поддержка диммирования через интерфейс 3 в 1: 0–10 В постоянного тока, ШИМ-сигнал 10 В и резистивное управление.
Области применения
- Уличное светодиодное освещение
- Светодиодное освещение высоких пролетов
- Освещение парковок
- Светодиодные рыболовные лампы
- Применение в изделиях типа «HL» для использования в опасных зонах класса I, division 2
Особенности
- Широкий диапазон входного напряжения 180–528 В AC
- Режим стабилизации выходного тока
- Металлический корпус с исполнением класса I
- Встроенная активная коррекция коэффициента мощности
- Исполнение с защитой IP67/IP65 для внутренней и наружной установки
- Функции: регулировка выходного тока встроенным потенциометром, диммирование 3 в 1, таймерное диммирование
- Типичный срок службы более 50 000 часов
Таблица параметров по модели HVGC-150-500B
| Параметр | Значение |
| Модель | HVGC-150-500B |
| Номинальный выходной ток | 500 мА |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного тока | 300–500 мА |
| Диапазон постоянного тока | 30–300 В |
| Допуск по току | ±5,0% |
| Пульсации выходного тока | Максимум 8,0% при номинальном токе |
| Время запуска | 500 мс при 230 В AC; 400 мс при 347/480 В AC |
| Диапазон входного напряжения | 180–528 В AC; 254–747 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 230 В AC; PF ≥ 0,97 при 277 В AC; PF ≥ 0,95 при 347 В AC; PF ≥ 0,93 при 480 В AC, при полной нагрузке |
| КПД | 91% |
| Входной ток | 0,5 А при 347 В AC; 0,38 А при 480 В AC |
| Пусковой ток | 35 А, ширина импульса 790 мкс, измерено при 50% Iμ peak, 480 В AC, по NEMA 410 |
| Ток утечки | Менее 0,75 мА при 480 В AC |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 |
Параметры защиты
| Защита | Значение |
| Короткое замыкание | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 430–460 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Сетевой провал / возврат питания | Отключение выходного напряжения с автоматическим восстановлением или после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| MTBF | 1755,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 179,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсам: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, FCC part 15 class B, EAC TP TC 020 |
| Максимальное число блоков на автомате 16 А | 4 единицы при автомате типа B / 6 единиц при автомате типа C, при 480 В AC |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥50% для 230/277/347 В AC; при нагрузке ≥75% для 480 В AC |
Габариты и механическое исполнение
| Параметр | Значение |
| Габаритные размеры | 245 × 68 × 38,8 мм |
| Масса | 1,24 кг |
| Упаковка | 12 шт. / 15,9 кг / 0,78 CUFT |
| Корпус | Металлический |
| Степень защиты | IP65 или IP67 |
Условия по нагрузке и температуре
| Параметр | Значение |
| Работа от температуры корпуса | Tcase = -40…+80 °C |
| Ограничение по максимальной температуре корпуса | Tcase = +80 °C |
| Зависимость нагрузки от температуры окружающей среды | 100% нагрузки до 65 °C, далее снижение до 60% при 70 °C |
| Зависимость нагрузки от температуры корпуса | 100% нагрузки до 80 °C |
| Зависимость статической характеристики от входного напряжения | Диапазон поддержания полной нагрузки в пределах, указанных в графике: при низком входном напряжении требуется дерейтинг |
Подключение и диммирование
| Параметр | Значение |
| Тип диммирования | 3 в 1: 0–10 В DC, 10 В PWM, сопротивление |
| Минимальный уровень диммирования | Около 6% |
| Уровень 0% | Выходной ток может снижаться до 0% при 0 кОм или 0 В DC, либо при 10 В PWM с коэффициентом заполнения 0% |
| Ток источника диммирования | 100 мкА тип. |
| Предупреждение по подключению | Не соединять DIM- с -V |
| Рекомендация | Непосредственное подключение к светодиодам; не предназначен для применения с дополнительными драйверами |
Примечания
- Если не указано иное, все параметры измерены при входе 347 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном пуске. Повторные включения питания могут увеличить время запуска.
- Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при номинальной отдаваемой мощности.
- Изделие рассматривается как компонент, работающий совместно с конечным оборудованием; ЭМС должна подтверждаться на уровне конечного изделия.
- Для соответствия актуальным требованиям ErP данный драйвер может использоваться только за выключателем, не имеющим постоянного подключения к сети.
- Типичный срок службы более 50 000 часов обеспечивается при температуре корпуса, особенно в контрольной точке tc/TMP, около 80 °C или ниже.
- Для высот выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя, особенно при монтаже с требованием влагозащиты.
- Для исполнения A/AB необходимо учитывать применение во встроенной конфигурации для соответствия type HL.
- Изделие предназначено для применения в светотехническом оборудовании для рынков Северной Америки и ЕС.
Сведения по исполнению B
Исполнение B соответствует IP67 и включает функцию диммирования 3 в 1: 0–10 В DC, 10 В PWM и регулировку сопротивлением. Для данной версии предусмотрено наличие проводов DIM+ и DIM-.
Сведения по монтажу и подключению
Выводы питания сети: AC/L, AC/N и FG. Выходные выводы: +V и -V. Для диммирования используются линии DIM+ и DIM-. Вариант B поставляется без встроенного потенциометра регулировки выходного тока; эта функция относится к исполнению A/AB.
