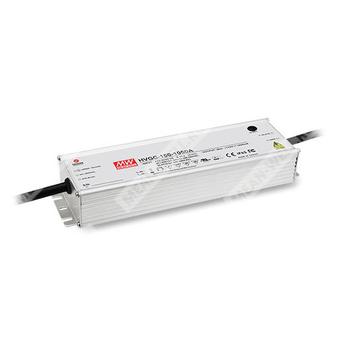

HVGC-150-700A
HVGC-150-700A - источник питания постоянного тока для светодиодных светильников с выходным током 700 мА.
Назначение и общая характеристика
HVGC-150-700A — это импульсный светодиодный драйвер класса AC/DC мощностью 150 Вт, работающий в режиме стабилизации тока. Модель относится к серии HVGC-150 и предназначена для питания светодиодных нагрузок с высоким суммарным рабочим напряжением в пределах постоянного токового участка. Для данной модификации номинальный выходной ток составляет 700 мА, а корпус и схема исполнения рассчитаны на применение в наружных и внутренних светотехнических установках.
Серия поддерживает широкий диапазон входного напряжения 180–528 В переменного тока, оснащена активной коррекцией коэффициента мощности и выполнена в металлическом корпусе с защитой IP67 или IP65 в зависимости от исполнения. Конструкция ориентирована на работу в условиях свободной конвекции воздуха, без вентиляторного охлаждения.
Области применения
- уличное светодиодное освещение;
- светильники высокой мощности;
- освещение парковок;
- светодиодные светильники для рыболовного освещения;
- использование в исполнении Type HL для класcа I, Division 2 опасных зон.
Расшифровка партномера HVGC-150-700A
| Обозначение | Расшифровка |
|---|---|
| HVGC | Серия светодиодных драйверов Mean Well HVGC |
| 150 | Номинальная мощность 150 Вт |
| 700 | Номинальный выходной ток 700 мА |
| A | Исполнение типа A |
Основные особенности
- широкий диапазон входного напряжения 180–528 В переменного тока;
- режим стабилизации выходного тока;
- металлический корпус с исполнением класса I;
- встроенная активная коррекция коэффициента мощности;
- исполнение для внутренней и наружной установки с классом защиты IP67 или IP65;
- регулировка выходного тока с помощью встроенного потенциометра;
- средства диммирования в модификациях B/AB;
- типовой срок службы более 50 000 часов.
Описание
HVGC-150-700A представляет собой светодиодный AC/DC источник питания мощностью 150 Вт, реализованный в режиме постоянного тока и обеспечивающий высокий выходной потенциал. Серия HVGC-150 работает от сети 180–528 В переменного тока и выпускается с различными номиналами выходного тока в диапазоне 350–1400 мА. Благодаря высокому КПД до 91% и бесвентиляторной конструкции вся серия рассчитана на работу при температуре корпуса от -40 °C до +80 °C при свободной конвекции воздуха.
Металлический корпус и степень защиты IP67/IP65 позволяют использовать изделие как внутри помещений, так и вне их. Дополнительно серия поддерживает различные функциональные исполнения, включая регулировку выходного тока, диммирование 3 в 1 и таймерное диммирование.
Таблица параметров
Выход
| Параметр | Значение для HVGC-150-700A |
|---|---|
| Номинальный ток | 700 мА |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного тока | 420–700 мА |
| Диапазон постоянного токового участка | 21–215 В |
| Точность тока | ±5,0% |
| Пульсации выходного тока | 8,0% максимум при номинальном токе |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 226–247 В |
| Потребляемая мощность | 150,5 Вт |
Вход
| Параметр | Значение для HVGC-150-700A |
|---|---|
| Диапазон входного напряжения | 180–528 В переменного тока, 254–747 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 230 В; PF ≥ 0,97 при 277 В; PF ≥ 0,95 при 347 В; PF ≥ 0,93 при 480 В при полной нагрузке |
| КПД | 91% |
| Входной ток | 0,5 А при 347 В переменного тока |
| Пусковой ток | 35 А, twidth = 790 мкс, измерено при 50% Iμ peak, 480 В переменного тока; соответствие NEMA 410 |
| Ток утечки | <0,75 мА при 480 В переменного тока |
| Время запуска | 500 мс при 230 В переменного тока; 400 мс при 347/480 В переменного тока |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40 … +80 °C по температуре корпуса |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40 … +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Условия снижения параметров по высоте | Снижение температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м |
Защита и надежность
| Параметр | Значение |
|---|---|
| Защита от перенапряжения | Штатное отключение выходного напряжения с автоматическим восстановлением или восстановлением после повторного включения |
| Защита от перегрева | Штатное отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| MTBF | 1755,7 тыс. часов минимум по Telcordia SR-332; 179,5 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
ЭМС и безопасность
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750 type HL, CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам Line-Earth 4 кВ, Line-Line 2 кВ; EAC TP TC 020 |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3, FCC Part 15 Class B, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
|---|---|
| Габариты | 245 × 68 × 38,8 мм |
| Масса | 1,24 кг |
| Упаковка | 12 шт.; 15,9 кг; 0,78 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 347 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в разделе «Статическая характеристика».
- Длительность времени запуска измерена при первом холодном включении. Повторное включение и выключение питания может увеличить время запуска.
- Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при номинальной передаваемой мощности.
- Драйвер рассматривается как компонент, предназначенный для работы совместно с конечным изделием. Поскольку на ЭМС влияет полная установка, производитель конечного оборудования должен повторно подтвердить соответствие требованиям директивы ЭМС для всего изделия.
- Для выполнения требований актуального регламента ErP для светильников данный светодиодный драйвер может использоваться только после выключателя, не подключенного постоянно к сети.
- Типичный срок службы более 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 80 °C или ниже.
- Для применения и условий водозащищенного монтажа следует предварительно ознакомиться с руководством пользователя.
- Для исполнения A/AB необходимо учитывать встроенное применение для соответствия Type HL.
- Изделие предназначено для применения в светотехническом оборудовании Северной Америки и ЕС.
Подключение и исполнение
Для исполнения A предусмотрена регулировка выходного тока встроенным потенциометром. Для исполнений B и AB доступно диммирование 3 в 1: 0–10 В постоянного тока, 10 В PWM и сопротивлением. Для исполнения D предусмотрено таймерное диммирование.
Подключение входных и выходных цепей выполнено цветовой маркировкой проводов: AC/L — коричневый, AC/N — синий, FG — зелёно-жёлтый, +V — красный, -V — чёрный, DIM+ — фиолетовый, DIM- — розовый.
Для обеспечения водозащиты возможна установка водонепроницаемых соединителей и кабельных соединителей. Для A-исполнения доступна опция junction box.
