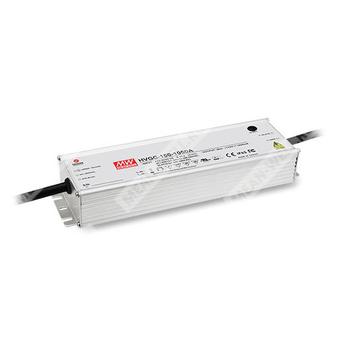

HVGC-150-700B
HVGC-150-700B - светодиодный драйвер постоянного тока на 150 Вт с входом 180–528 В AC и функцией диммирования.
Назначение: источник питания для светодиодных светильников с режимом стабилизации тока, высоким выходным напряжением и возможностью 3-в-1 диммирования.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| HVGC | Серия светодиодных драйверов постоянного тока высокого напряжения |
| 150 | Номинальная мощность 150 Вт |
| 700 | Номинальный выходной ток 700 мА |
| B | Исполнение B-Type: диммирование 3-в-1 (0–10 В DC, ШИМ 10 В, сопротивление) |
Общее описание
HVGC-150-700B представляет собой светодиодный AC/DC-источник питания мощностью 150 Вт, работающий в режиме стабилизации тока. Серия рассчитана на питание от сети 180–528 В AC и обеспечивает высоковольтный выход для прямого управления светодиодными цепями. Для варианта B предусмотрено 3-в-1 диммирование через входы DIM+ и DIM-: 0–10 В DC, сигнал ШИМ 10 В и резистивное управление.
Корпус металлический, с исполнением по классу I и степенью защиты IP67. Серия предназначена для применения в наружных и внутренних установках, в том числе в уличном освещении, промышленных светильниках, освещении парковок, high-bay-системах и светильниках для рыболовного освещения.
Особенности
- Широкий диапазон входного напряжения 180–528 В AC.
- Режим стабилизации выходного тока.
- Металлический корпус, исполнение класса I.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP67 для наружного монтажа.
- Функция диммирования 3-в-1: 0–10 В DC, 10 В PWM, сопротивление.
- Типичный срок службы более 50 000 часов.
- Применение в тяжёлых климатических условиях при свободной конвекции воздуха.
Области применения
- Уличное светодиодное освещение.
- Светодиодные промышленные светильники high-bay.
- Освещение парковок.
- Светодиодные рыболовные лампы.
- Светотехнические системы для опасных зон класса I, Division 2 для исполнения Type HL.
Электрические параметры
| Параметр | Значение |
| Модель | HVGC-150-700B |
| Номинальный выходной ток | 700 мА |
| Номинальная мощность | 150,5 Вт |
| Диапазон регулировки выходного тока | 420–700 мА |
| Допуск по току | ±5,0% |
| Диапазон постоянного тока | 151–165 В |
| Диапазон выходного напряжения | 15–143 В |
| Напряжение холостого хода / предел OVP | 226–247 В |
| КПД типовой | 91% |
| Коэффициент мощности | PF ≥ 0,98 при 230 В AC; PF ≥ 0,97 при 277 В AC; PF ≥ 0,95 при 347 В AC; PF ≥ 0,93 при 480 В AC, при полной нагрузке |
| КНИ | < 20% при нагрузке ≥50% для 230 В AC, 277 В AC, 347 В AC; при нагрузке ≥75% для 480 В AC |
| Пульсации выходного тока | 8,0% max. при номинальном токе |
| Время установления | 500 мс при 230 В AC; 400 мс при 347 В AC и 480 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–528 В AC / 254–747 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,38 А при 480 В AC |
| Пусковой ток | 35 А, twidth = 790 мкс, измерение при 50% Ipeak, 480 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 480 В AC |
| Максимальное число блоков на автомат 16 А | 4 штуки при автомате типа B / 6 штук при автомате типа C, при 480 В AC |
Защитные функции
| Функция защиты | Поведение |
| Короткое замыкание | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Выходное напряжение отключается, восстановление автоматически после снижения температуры или повторного включения питания, в зависимости от условия срабатывания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +80 °C |
| Рабочая влажность | 20 ... 95% RH, без конденсации |
| Температура и влажность хранения | -40 ... +80 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 60 °C |
| Вибрация | 10 ... 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +80 °C |
Соответствие стандартам и ЭМС
| Раздел | Сведения |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 approved |
| ЭМС — помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень для light industry; устойчивость к импульсным помехам Line-Earth 4 кВ, Line-Line 2 кВ; EAC TP TC 020 |
| ЭМС — излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; FCC Part 15 Class B; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, массогабаритные и упаковочные данные
| Параметр | Значение |
| MTBF | 1755,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 179,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 245 × 68 × 38,8 мм (Д × Ш × В) |
| Масса | 1,24 кг |
| Упаковка | 12 шт. / 15,9 кг / 0,78 CUFT |
Функция диммирования
Для исполнения B доступно 3-в-1 диммирование через цепь между DIM+ и DIM-. Разрешено применение одного из трёх способов управления: 0–10 В DC, ШИМ-сигнал 10 В или сопротивление. Питание источника диммирования: 100 мкА тип.
Минимальный уровень диммирования составляет около 6%. При уровне 0% < Iout < 6% выходной ток не нормируется. Выходной ток может снизиться до 0% при управляющем сигнале около 0 кОм или 0 В DC, а также при ШИМ-сигнале 10 В с коэффициентом заполнения 0%.
- Не подключать DIM- к -V.
- Прямое подключение к светодиодам предпочтительно.
- Использование с дополнительными драйверами не рекомендуется.
Подключение и исполнение
Цветовая маркировка выводов для исполнения B: AC/L — коричневый, AC/N — синий, FG — зелёно-жёлтый, +V — красный, -V — чёрный, DIM+ — фиолетовый, DIM- — розовый.
Примечания
- Все параметры, не оговорённые отдельно, измерены при 347 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Длина времени установления измеряется при первом холодном пуске. При многократном включении/выключении возможен рост этого времени.
- Пульсации выходного тока измеряются в диапазоне от 50% до 100% максимального напряжения при номинальной нагрузке.
- Питание должно использоваться в составе конечного оборудования; параметры ЭМС подлежат повторной оценке на уровне готового устройства.
- Для соответствия актуальному регламенту ErP для светильников данный драйвер допускается применять только после выключателя, не подключенного постоянно к сети.
- Типичный срок службы более 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP), около 80 °C или ниже.
- Для высоты более 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для fanless-моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с инструкцией по монтажу и требованиями к влагозащите.
- Для исполнения A/AB необходимо учитывать встроенное применение для соответствия Type HL.
- Изделие предназначено для применения в светотехническом оборудовании Северной Америки и ЕС.
- Диапазон нагрузки по температуре корпуса: Tcase = -40 ... +80 °C.
- Максимальная температура корпуса: Tcase = +80 °C.
Краткое резюме по модели HVGC-150-700B
HVGC-150-700B — это высоковольтный светодиодный драйвер постоянного тока на 700 мА с мощностью до 150,5 Вт, широким входом 180–528 В AC, высоким КПД до 91%, активным PFC и поддержкой 3-в-1 диммирования. Изделие выполнено в металлическом корпусе с защитой IP67 и ориентировано на промышленное и уличное освещение.
