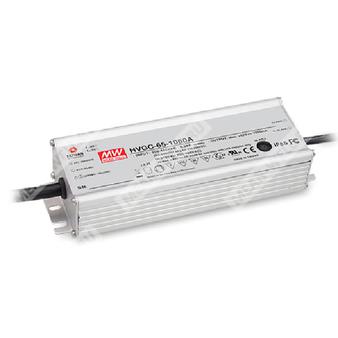

HVGC-65-350B - герметичный светодиодный драйвер постоянного тока 65 Вт для питания LED-нагрузок от сети переменного или постоянного тока.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | HVGC | Серия светодиодных источников питания Mean Well с постоянным током и высоким выходным напряжением |
| Номинальная мощность | 65 | 65 Вт |
| Номинальный выходной ток | 350 | 350 мА |
| Исполнение | B | Исполнение с функцией 3 в 1 диммирования: 0–10 В постоянного напряжения, ШИМ 10 В и сопротивление |
Назначение и общее описание
HVGC-65-350B — светодиодный источник питания AC/DC с режимом стабилизации тока, предназначенный для непосредственного питания светодиодов и светодиодных модулей. Изделие рассчитано на работу от широкого диапазона сетевого напряжения 180–528 В AC и допускает также питание от 254–747 В DC. Серия ориентирована на промышленные и наружные светотехнические системы, где требуется высокий выходной потенциал, стабильный ток, повышенная степень защиты и работа без принудительного охлаждения.
Модель HVGC-65-350B относится к типоразмеру 65 Вт и обеспечивает номинальный ток 350 мА с возможностью регулирования в диапазоне 210–350 мА. Выходной диапазон напряжения для данной модификации составляет 18–186 В. Драйвер имеет металлический корпус, класс защиты I и исполнения IP65 / IP67 в зависимости от типа, а также встроенную активную коррекцию коэффициента мощности.
Особенности
- Широкий диапазон входного напряжения: 180–528 В AC.
- Работа в режиме постоянного тока.
- Металлический корпус с исполнением класса I.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение IP65 / IP67 для внутренней и наружной установки.
- Функциональные опции: регулировка выходного тока потенциометром; 3 в 1 диммирование; таймерное диммирование.
- Типичный срок службы более 50 000 часов.
Применение
- Уличное светодиодное освещение.
- Светодиодные светильники для высоких пролетов.
- Освещение парковочных пространств.
- Светодиодные рыболовные лампы.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–528 В AC; 254–747 В DC |
| Частота сети | 47–63 Гц |
| Типичный входной ток | 0,22 А при 347 В AC; 0,18 А при 480 В AC |
| Пусковой ток | 25 А, длительность 420 мкс, измерение при 50% Iμ peak на 480 В AC; соответствие NEMA 410 |
| Ток утечки | <0,75 мА при 480 В AC |
| Коэффициент мощности | PF ≥ 0,98 при 230 В AC; PF ≥ 0,97 при 277 В AC; PF ≥ 0,95 при 347 В AC; PF ≥ 0,93 при 480 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 230/277/347 В AC; THD < 20% при нагрузке ≥75% для 480 В AC |
| Время запуска | 500 мс при 230 В AC; 400 мс при 347 В AC и 480 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон регулировки тока | 210–350 мА |
| Номинальная выходная мощность | 65,1 Вт |
| Диапазон выходного напряжения | 18–186 В |
| Допуск по току | ±5,0% |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| Режим стабилизации | Постоянный ток с ограничением по напряжению в области постоянного тока |
| Область постоянного тока | 18–186 В |
Параметры защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение выходного тока с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 195–210 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| MTBF | 2164,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 202,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Значение |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость линия–земля 4 кВ, линия–линия 2 кВ; EAC TP TC 020 |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3; FCC Part 15 Subpart B; EAC TP TC 020 |
Надежность и ресурс
| Параметр | Значение |
| Типичный срок службы | Более 50 000 часов при Tcase около 75 °C или ниже |
Габаритные размеры и масса
| Параметр | Значение |
| Габариты | 189 × 61,5 × 36,8 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,89 куб. фута |
Конструктивные исполнения
| Тип | Степень защиты | Функция | Примечание |
| A | IP65 | Регулировка Iout через встроенный потенциометр | В наличии |
| B | IP67 | 3 в 1 диммирование: 0–10 В DC, ШИМ 10 В, сопротивление | В наличии |
| AB | IP65 | Регулировка Iout через встроенный потенциометр и 3 в 1 диммирование | В наличии |
| D | IP67 | Таймерное диммирование | По запросу |
Диммирование
Для исполнения B управление яркостью выполняется между выводами DIM+ и DIM- одним из трёх способов: подачей дополнительного напряжения 0–10 В DC, дополнительного ШИМ-сигнала 10 В или подключением дополнительного сопротивления. Рекомендуется непосредственное подключение к светодиодам. Подключение к дополнительным драйверам не подходит. Ток источника диммирования от питания составляет 100 мкА тип.
Минимальный уровень диммирования составляет около 6%; при 0% < Iout < 6% выходной ток не нормируется. Выходной ток может снизиться до 0% при входном сигнале диммирования около 0 кОм, 0 В DC или при ШИМ-сигнале 10 В с коэффициентом заполнения 0%.
Подключение
Цвета и назначение проводов: FG — зелёно-жёлтый; AC/L — коричневый; AC/N — синий; -V — чёрный; +V — красный; DIM+ — фиолетовый; DIM- — розовый.
Примечания
- Все параметры, не оговоренные особо, измерены при 347 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. «Способы питания светодиодного модуля».
- См. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном включении; повторные включения и выключения могут увеличить это время.
- Пульсации измеряются в диапазоне 50–100% от максимального напряжения при номинальной передаваемой мощности.
- Драйвер является компонентом, работающим в составе конечного изделия; из-за влияния полной установки производитель конечного оборудования должен заново подтвердить соответствие EMC-директиве для всей системы.
- Для соответствия актуальным требованиям ErP данный LED-драйвер допускается применять только после выключателя, не имеющего постоянного подключения к сети.
- Указанный типичный ресурс более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для применения на высоте выше 2000 м следует учитывать снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора.
- Перед применением необходимо изучить руководство пользователя, включая указания по монтажу и обеспечению влагозащиты.
- Изделие предназначено для применения в осветительном оборудовании Северной Америки и ЕС.
Дополнительные сведения по конструкции и эксплуатации
Корпус выполнен из металла, предусматривает установку в светотехнических системах с повышенными требованиями к защите от пыли и влаги. Конструктивно серия допускает использование как внутри помещений, так и вне помещений, при условии соблюдения требований по герметизации кабельных вводов и соединителей. Для выходных цепей и подключения к нагрузке предусмотрены варианты с водозащищёнными соединителями и кабельными соединителями CJ04-1 / CJ04-2 для самостоятельной сборки пользователем.
В составе исполнения предусмотрены варианты разъёмов M12 и M15 с различной токовой нагрузочной способностью в зависимости от типа исполнения соединителя. Для M12 указана конфигурация 4-pin или 5-pin с допустимым током 5 А на контакт и до 10 А суммарно; для M15 указана 2-pin конфигурация с допустимым током 12 А на контакт и до 12 А суммарно.
