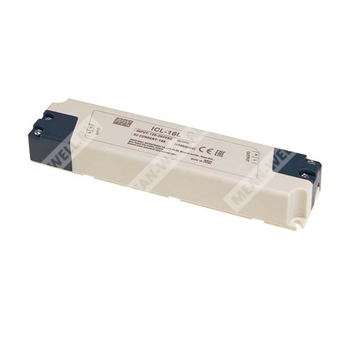

ICL-16L - модуль ограничения пускового тока для снижения бросков при подключении ёмкостной нагрузки к сети переменного тока.
Назначение: ограничитель пускового тока переменного тока для уменьшения ложного срабатывания автоматического выключателя и для подключения нескольких источников питания к одной линии.
Расшифровка партномера
| Элемент обозначения | Значение |
| ICL | Серия ограничителей пускового тока |
| 16 | Номинальный ток 16 А |
| L | Линейное исполнение, монтаж на клеммный блок |
Особенности
- Ограничение пускового тока до 23 А.
- Непрерывный ток до 16 А.
- Вход сети переменного тока 180…264 В.
- Интегрированное байпасное реле, без применения простого NTC-термистора.
- Внутренняя тепловая защита.
- Линейное исполнение, монтаж на клеммный блок.
- Широкий диапазон рабочей температуры: от -30 до +70 °C.
Применение
- Подключение нескольких источников питания к одной линии переменного тока.
- Снижение вероятности ложного срабатывания автоматического выключателя.
- Работа с ёмкостной нагрузкой.
- Защита от нежелательного срабатывания автоматического выключателя при включении.
Описание
ICL-16L представляет собой ограничитель пускового тока на 16 А, предназначенный для уменьшения высоких стартовых токов, возникающих при подключении ёмкостной нагрузки и способных вызывать ложное срабатывание автоматического выключателя. После внедрения ICL-16L возможно подключение нескольких блоков питания к одной линии переменного тока.
Параметры
| Параметр | Значение |
| Модель | ICL-16L |
| Входное напряжение переменного тока | 180…264 В |
| Частота сети | 47…63 Гц |
| Ограничение пускового тока | 23 А |
| Непрерывный ток | 16 А |
| Входная мощность | 3680 ВА при 16 А и 230 В AC |
| Потребление по входу | <1,5 Вт при входе 264 В AC, 50 Гц |
| Время ограничения внутреннего реле | 300 ±50 мс |
Параметры внутреннего реле
| Параметр | Значение |
| Циклы ограничения | 1 цикл / 5 мин |
| Время отпускания | 500 ±50 мс |
| При времени запуска источника питания менее 250 мс | 1 цикл / 5 мин |
| При времени запуска источника питания 250…350 мс | 1 цикл / 1 мин |
| При времени запуска источника питания более 350 мс | 5 циклов / 1 мин (>1500 мс на цикл) |
Параметры защиты и нагрузки
| Параметр | Значение |
| Внутренняя защита | Тепловой предохранитель, защищающий от перегрузки и возгорания |
| Допустимая ёмкостная нагрузка | 2500 мкФ максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C), без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин для каждой оси X, Y, Z; монтаж по IEC60068-2-6 |
| Высота эксплуатации | 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Категория перенапряжения | III; согласно IEC62368-1; высота до 5000 м |
| Степень загрязнения | 2 |
| Стандарт безопасности | LVD BS EN/EN62368-1 |
| Помехоустойчивость по электростатическому разряду | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Помехоустойчивость по радиочастотному полю | Уровень 4, 2 кВ L-N, критерий A |
| Помехоустойчивость по быстрому переходному процессу | Уровень 3, критерий A |
| Помехоустойчивость по импульсным перенапряжениям | Уровень 3, критерий A |
| Помехоустойчивость по магнитному полю | Уровень 4, критерий A |
| Помехоустойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Проводимые помехи | BS EN/EN55032, класс B |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 3, критерий A |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 7217,9 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 2113,8 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 175 × 42 × 24 мм (Д × Ш × В) |
| Масса | 0,132 кг |
| Упаковка | 98 шт.; 14 кг; 1,04 куб. фута |
Примечания
- Все параметры, не выделенные особо, измерены при входном напряжении 230 В AC, нагрузке 100% и температуре окружающей среды 25 °C.
- При высоте эксплуатации выше 2000 м для моделей без вентилятора принимается снижение температуры на 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно подтверждено на соответствие EMC-директивам. Для выполнения EMC-испытаний следует обращаться к тестированию компонентов источников питания.
