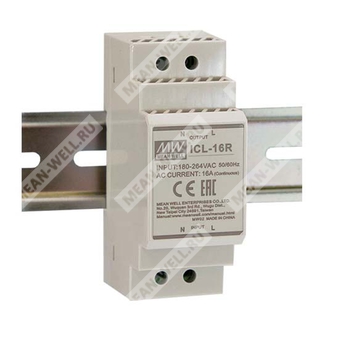

ICL-16R - ограничитель пускового тока переменного тока для снижения бросков при включении нагрузки.
Расшифровка партномера
| Обозначение | Расшифровка |
| ICL | Серия ограничителей пускового тока |
| 16 | Номинал по непрерывному току 16 А |
| R | Исполнение на DIN рейку |
Назначение
ICL-16R предназначен для ограничения броска тока при включении, возникающего при подключении ёмкостной нагрузки, и для предотвращения ложного срабатывания автоматического выключателя. Устройство допускает подключение нескольких источников питания к одной линии переменного тока после установки ICL-16R.
Особенности
- Ограничение пускового тока до 23 А.
- Непрерывный ток нагрузки до 16 А.
- Входное напряжение переменного тока 180…264 В.
- Частота сети 47…63 Гц.
- Встроенное байпасное реле, без применения простого NTC.
- Встроенная тепловая защита.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Широкий рабочий температурный диапазон: от -30 до +70 °C.
- Класс защиты и ЭМС для промышленного применения.
Описание
ICL-16R представляет собой 16-амперный ограничитель пускового тока, применяемый в цепях переменного тока для уменьшения высоких стартовых токов, характерных для ёмкостных нагрузок. Такое решение позволяет снизить вероятность ложного срабатывания автоматического выключателя и повысить устойчивость системы питания при последовательном подключении нескольких источников питания к одной линии.
Схема построения
Внутри устройства реализованы ограничительный элемент, реле байпаса и управляющая схема. После завершения переходного процесса реле шунтирует ограничительный элемент, переводя устройство в режим минимальных потерь.
Области применения
- Подключение нескольких источников питания к одной линии переменного тока.
- Системы с ёмкостной нагрузкой.
- Снижение вероятности ложного срабатывания автоматического выключателя.
- Согласование пусковых режимов промышленной аппаратуры.
Технические параметры
| Параметр | Значение |
| Модель | ICL-16R |
| Входное напряжение переменного тока | 180…264 В |
| Частота сети | 47…63 Гц |
| Ограничение пускового тока | 23 А |
| Непрерывный ток | 16 А |
| Входная мощность | 3680 ВА (16 А × 230 В AC) |
| Потребляемая мощность | < 1,5 Вт при входе 264 В AC, 50 Гц |
| Время ограничения внутренним реле | 300 ±50 мс |
| Параметр | Значение |
| Циклы ограничения | 1 цикл / 5 мин при времени запуска ИП < 250 мс |
| Циклы ограничения | 1 цикл / 1 мин при времени запуска ИП 250…350 мс |
| Циклы ограничения | 5 циклов / 1 мин при времени запуска ИП > 350 мс |
| Время восстановления | 500 ±50 мс |
| Внутренняя защита | Термопредохранитель, защищает от перегрузки и возгорания |
| Допустимая ёмкостная нагрузка | 2500 мкФ максимум |
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Влажность при эксплуатации | 20…90 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C), без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. для каждой оси X, Y, Z; монтаж по IEC60068-2-6 |
| Рабочая высота | 5000 м |
| Категория перенапряжения | III; согласно IEC62368-1; высота до 5000 м |
| Степень загрязнения | 2 |
| Параметр | Значение |
| Стандарты безопасности | LVD BS EN/EN62368-1 approved |
| ЭМС по излучению | BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| ЭМС по помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2 |
| Параметр | Уровень / примечание |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | Уровень 4, 2 кВ L-N, критерий A |
| Быстрые переходные процессы / всплески | Уровень 3, критерий A |
| Импульсные помехи | Уровень 4, критерий A |
| Магнитное поле | Уровень 3, критерий A |
| Провалы и прерывания напряжения | >95 % провал, 0,5 периода; 30 % провал, 25 периодов; >95 % прерывания, 250 периодов |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 3, критерий A |
MTBF
| Метод | Значение |
| Telcordia SR-332 (Bellcore) | 7229,0 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 2157,3 тыс. ч минимум |
Габариты и исполнение
| Параметр | Значение |
| Исполнение | ICL-16R, DIN реечный тип |
| Размеры | 35 × 90 × 54,5 мм |
| Масса | 0,116 кг |
| Упаковка | 96 шт.; 12,2 кг; 1,04 куб. фута |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
| Нумерация клемм | 1 — AC/L вход, 2 — AC/N вход, 3 — AC/L выход, 4 — AC/N выход |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, нагрузке и температуре окружающей среды 25 °C.
- Снижение допустимых параметров по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно повторно подтвердить соответствие всей системы директивам по ЭМС. Для проведения испытаний ЭМС компонентов источников питания следует обращаться к соответствующим методикам производителя.
