ICL-28L - ограничитель пускового тока для снижения броска при подключении емкостных нагрузок.
Назначение: устройство ограничения пускового тока для AC-цепей, предназначенное для уменьшения начального броска тока, связанного с емкостной нагрузкой, и для предотвращения ложного срабатывания автоматического выключателя.
Особенности
- Ограничение пускового тока до 48 А.
- Непрерывный ток нагрузки до 28 А.
- Входное переменное напряжение 180–264 В.
- Встроенное байпасное реле, без применения простого NTC.
- Внутренняя тепловая защита.
- Монтаж на DIN реечный профиль TS35/7.5 или TS35/15.
- Широкий диапазон рабочей температуры: от -30 до +70 °C.
- Категория перенапряжения III.
- Высота эксплуатации до 5000 м.
- Срок службы по документу не приводится в рамках данного описания.
Применение
- Подключение нескольких источников питания к одной линии переменного тока.
- Снижение пусковых токов в цепях с емкостной нагрузкой.
- Уменьшение вероятности ложного срабатывания автоматического выключателя.
- Применение в системах, где требуется более компактный и быстрый автоматический выключатель по входной цепи.
Описание

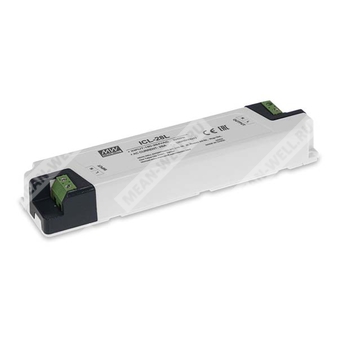

ICL-28L представляет собой ограничитель пускового тока на 28 А для цепей переменного тока. Устройство снижает высокий стартовый ток, возникающий при подключении емкостной нагрузки, и тем самым помогает предотвратить ложное срабатывание автоматического выключателя. После реализации схемы с ICL-28L несколько источников питания могут быть подключены к одной и той же линии AC.
Модель ICL-28L выполнена в линейном исполнении и предназначена для монтажа на клеммниках. В составе устройства используется внутреннее реле байпаса, а также предусмотрена внутренняя защита от перегрузки и возгорания посредством плавкой вставки.
Расшифровка партномера
| Обозначение |
Расшифровка |
| ICL |
Серия ограничителей пускового тока |
| 28 |
Номинальный непрерывный ток 28 А |
| L |
Линейное исполнение, монтаж на клеммниках |
Параметры входа
| Параметр |
Значение |
| Диапазон входного переменного напряжения |
180–264 В AC |
| Частота сети |
47–63 Гц |
| Ограничение пускового тока |
48 А |
| Номинальный непрерывный ток |
28 А |
| Входная мощность |
6440 ВА (28 А × 230 В AC) |
| Потребление по входу |
< 2 Вт при 264 В AC, 50 Гц |
| Допустимая емкостная нагрузка |
6000 мкФ максимум |
Параметры работы
| Параметр |
Значение |
| Время ограничения внутренним реле |
150 ±50 мс |
| Время отпускания |
100 ±50 мс |
| Циклы ограничения |
3 цикла/1 мин |
| Внутренняя защита |
Тепловая плавкая вставка защищает от перегрузки и возгорания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -30 до +70 °C |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Температурный коэффициент |
±0,03 %/°C (0–60 °C), без конденсации |
| Вибрация |
10–500 Гц, 2G, по 10 минут/цикл, период в течение 60 минут по осям X, Y, Z; монтаж согласно IEC60068-2-6 |
| Рабочая высота |
5000 м |
| Категория перенапряжения |
III |
| Степень загрязнения |
2 |
Соответствие требованиям
| Параметр |
Значение |
| Стандарты безопасности |
LVD BS EN/EN62368-1 approved |
| Допущение по высоте |
Согласно IEC62368-1; высота до 5000 м |
| ЭМС-излучение |
BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| ЭМС-устойчивость |
BS EN/EN55035, BS EN/EN61000-6-2 |
ЭМС-излучение
| Параметр |
Стандарт |
Уровень/примечание |
| Проводимые помехи |
BS EN/EN55032 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
--- |
ЭМС-устойчивость
| Параметр |
Стандарт |
Уровень/примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, критерий A |
| Быстрые переходные процессы/пачки |
BS EN/EN61000-4-4 |
Уровень 3, критерий A |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3, критерий A |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF, Telcordia SR-332 (Bellcore) |
6781,7 тыс. ч минимум |
| MTBF, MIL-HDBK-217F (25 °C) |
1626,6 тыс. ч минимум |
| Габариты |
175 × 42 × 24 мм (Д × Ш × В) |
| Упаковка |
84 шт.; 14 кг; 0,91 куб. фут |
| Масса одного изделия |
0,155 кг |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
