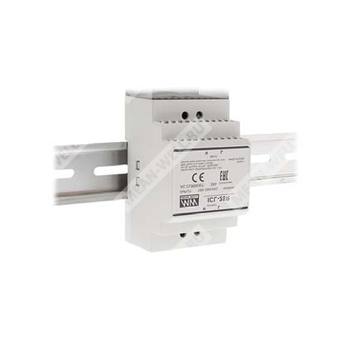

ICL-28R — ограничитель пускового тока для подключения нагрузки к сети переменного тока с уменьшением броска тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ICL | Серия ограничителей пускового тока |
| 28 | Номинальный непрерывный ток 28 А |
| R | Исполнение на DIN рейку, релейно-балластная схема с монтажом на рейку |
Назначение
ICL-28R предназначен для ограничения броска пускового тока при включении емкостной нагрузки, что позволяет уменьшить вероятность ложного срабатывания автоматического выключателя. Устройство применяется в сетях переменного тока и допускает подключение нескольких источников питания к одной линии после установки ограничителя.
Особенности
- Ограничение пускового тока до 48 А.
- Номинальный длительный ток 28 А.
- Входное напряжение переменного тока 180...264 В.
- Встроенное байпасное реле, без применения простого NTC-термистора.
- Встроенная тепловая защита.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
- Широкий диапазон рабочей температуры: от -30 до +70 °C.
- Категория перенапряжения III.
- Высота эксплуатации до 5000 м.
- Соответствие требованиям BS EN/EN62368-1.
Применение
- Подключение нескольких источников питания к одной линии переменного тока.
- Снижение пусковых токов в цепях с емкостной нагрузкой.
- Повышение устойчивости цепи к ложному отключению автоматического выключателя.
- Применение в системах промышленной автоматизации и распределения питания.
Описание
ICL-28R представляет собой 28-амперный ограничитель пускового тока, предназначенный для уменьшения высокого стартового тока, возникающего из-за емкостной нагрузки и способного вызвать ложное срабатывание автоматического выключателя. После установки ICL-28R возможно подключение нескольких источников питания к одной сети переменного тока.
Параметры
Входные характеристики
| Параметр | Значение |
| Входное напряжение переменного тока | 180...264 В |
| Частота сети переменного тока | 47...63 Гц |
| Ограничение пускового тока | 48 А |
| Номинальный длительный ток | 28 А |
| Входная мощность | 6440 ВА (28 А × 230 В переменного тока) |
| Потребляемая мощность | <2 Вт при входе 264 В переменного тока, 50 Гц |
Временные характеристики
| Параметр | Значение |
| Время срабатывания внутреннего реле при включении | 150 ±50 мс |
| Время отпускания внутреннего реле | 100 ±50 мс |
| Допустимое число циклов включения | 3 цикла в минуту |
Защита и нагрузочная способность
| Параметр | Значение |
| Внутренняя защита | Тепловой предохранитель, защищающий от перегрузки и возгорания |
| Допустимая емкостная нагрузка | 6000 мкФ максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Температурный коэффициент | ±0,03 %/°C (0...60 °C), без конденсации |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота | 5000 м |
Надежность
| Параметр | Значение |
| MTBF, метод Telcordia SR-332 (Bellcore) | 6781,7 тыс. ч минимум |
| MTBF, метод MIL-HDBK-217F (25 °C) | 1601,8 тыс. ч минимум |
Безопасность и ЭМС
| Параметр | Значение |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Стандарт безопасности | BS EN/EN62368-1 |
| Дополнительное указание по безопасности | Соответствует IEC62368-1; высота до 5000 м |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Излучаемая радиочастотная помехоустойчивость | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы / пачки импульсов | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 2 кВ L-N, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и перерывы напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% перерывы 250 периодов |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, критерий A |
Габариты и масса
| Параметр | Значение |
| Размеры | 52,5 × 90 × 54,5 мм (Ш × В × Г) |
| Масса | 0,16 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 80 шт. |
| Масса упаковки | 13,8 кг |
| Объем упаковки | 1,23 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Питание рассматривается как независимое устройство, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы требованиям ЭМС.
