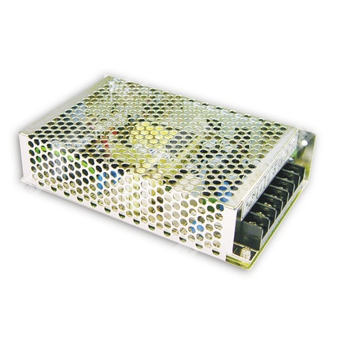

ID-60B - изолированный двухканальный импульсный источник питания мощностью 60 Вт с универсальным входом и защитами.
Расшифровка партномера
| Партномер | Расшифровка |
| ID | Серия изолированных источников питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| B | Исполнение с двумя выходными каналами |
Краткое описание
Mean Well ID-60B — это изолированный двухканальный импульсный источник питания для промышленного применения, предназначенный для формирования двух выходных напряжений 5 В и 24 В при суммарной мощности до 60 Вт. Блок выполнен с универсальным входом переменного тока, имеет гальванически изолированные выходы, охлаждение за счет свободной конвекции воздуха и встроенные защиты от перегрузки и перенапряжения.
Основные особенности
- Изолированные выходы и GND для каналов CH1 и CH2.
- Универсальный вход переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- 100% испытание при полной нагрузке.
- Фиксированная частота преобразования 54 кГц.
- Форма исполнения для промышленного монтажа.
Выход
| Параметр | CH1 | CH2 |
| Выходное напряжение | 5 В | 24 В |
| Номинальный ток | 3 А | 1,8 А |
| Диапазон тока | 0,3–6 А | 0,2–2,2 А |
| Номинальная мощность | 58 Вт |
| Пульсации и шум | 100 мВп-п | 240 мВп-п |
| Диапазон подстройки напряжения | CH1: 4,75–5,5 В |
| Стабилизация по линии | ±2,0% | ±3,0% |
| Стабилизация по нагрузке | ±0,5% | ±0,5% |
| Время установки, время нарастания | 300 мс, 50 мс/230 В AC; 800 мс, 50 мс/115 В AC при полной нагрузке |
| Время удержания | 90 мс/230 В AC; 10 мс/115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC; 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, типовое значение | 76% |
| Потребляемый ток, типовое значение | 2 А/115 В AC; 1 А/230 В AC |
| Пусковой ток, типовое значение | Холодный старт 25 А/115 В AC; 45 А/230 В AC |
| Ток утечки | <1 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105%–150% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75–6,75 В; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Проводимые и излучаемые помехи | Соответствие EN55022 (CISPR22) Class B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204; EN55024; уровень light industry, критерий A |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Снижение нагрузки | -10…+40 °C: 80% нагрузки; 40…60 °C: 60% нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C; 10–95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C по выходу +5 В |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 24 шт.; 13,9 кг; 0,75 CUFT |
| MTBF | 320,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного напряжения +5 В |
| 2 | Выход постоянного напряжения G2 |
| 3 | FG |
| 4 | Выход постоянного напряжения +V |
| 5 | Вход переменного тока AC/L |
| 6 | Вход переменного тока AC/N |
| 7 | Выход постоянного напряжения G1 |
Примечания
1. Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
