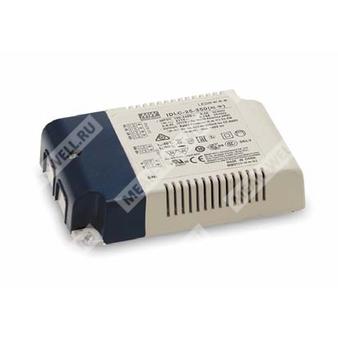

IDLC-25-350 - светодиодный AC/DC-драйвер 25 Вт с выходом постоянного тока и режимом без мерцания.
Расшифровка партномера
| Партномер | Расшифровка |
| IDLC | Серия светодиодных AC/DC-драйверов с постоянным током |
| 25 | Номинальная мощность 25 Вт |
| 350 | Номинальный выходной ток 350 мА |
Назначение
IDLC-25-350 — это источник питания для светодиодов с режимом стабилизации выходного тока. Он предназначен для непосредственного питания светодиодных модулей в системах освещения, где требуется постоянный ток, высокая энергетическая эффективность и отсутствие заметного мерцания.
Особенности
- Выход в режиме постоянного тока.
- Схема без мерцания.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт для исполнения Blank-Type.
- Функция 2 в 1: диммирование по 0–10 В постоянного напряжения или ШИМ 10 В.
- Дополнительный выход постоянного тока доступен для исполнения A-Type.
- Предназначен для работы в свободной воздушной конвекции.
Применение
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия IDLC-25 представляет собой светодиодные AC/DC-драйверы мощностью 25 Вт с постоянным выходным током и режимом без мерцания. Модель IDLC-25-350 рассчитана на номинальный ток 350 мА. Устройство работает в диапазоне сетевого напряжения 90…295 В AC и рассчитано на применение в светотехнических системах, где требуется высокая стабильность тока, хорошая энергоэффективность и возможность регулирования яркости.
Для серии заявлена эффективность до 82 %. Конструкция выполнена без вентилятора, что позволяет использовать драйвер при температуре корпуса от -20 до +90 °C в условиях свободной конвекции воздуха. Для серии предусмотрены функциональные модификации, включая диммирование 2 в 1 и вариант с дополнительным выходом постоянного тока.
Таблица параметров модели IDLC-25-350
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Номинальная мощность | 24,5 Вт |
| Диапазон напряжения в режиме постоянного тока | 49…70 В |
| Максимальное напряжение холостого хода | 100 В |
| Пульсации выходного тока | не более 5,0 % при номинальном токе |
| Допуск выходного тока | ±7,0 % |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…295 В AC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | выше 0,95 при 115 В AC, выше 0,92 при 230 В AC, выше 0,90 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20 % при нагрузке не менее 70 % для 115/230 В AC; менее 20 % при нагрузке не менее 75 % для 277 В AC |
| КПД | 82 % |
| Потребляемый ток | 0,4 А при 115 В AC; 0,16 А при 230 В AC; 0,13 А при 277 В AC |
| Пусковой ток | 30 А, холодный старт, длительность импульса 100 мкс, измерение при 50 % Ipeak и 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление без нагрузки | менее 0,5 Вт для Blank-Type |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | режим hiccup с автоматическим восстановлением после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -20…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN 61347-1 и BS EN/EN 61347-2-13; BS EN/EN62384; EAC TP TC 004 approved |
ЭМС
| Параметр | Значение |
| Эмиссия | соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥70 %; BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсу линия-линия 1 кВ; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4398,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1093,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 110 × 75 × 22 мм |
| Масса | 0,196 кг |
| Упаковка | 63 шт. / 13,348 кг / 0,88 куб. фута |
Функциональные сведения
Драйвер работает в режиме стабилизации тока и предназначен для прямого питания светодиодов. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости рекомендуется согласование с производителем.
Для диммирования применяется метод 2 в 1: либо добавочное напряжение 0–10 В DC, либо добавочный ШИМ-сигнал 10 В. Подключение светодиодов должно выполняться напрямую. Применение с дополнительными драйверами не рекомендуется.
Диммирование 2 в 1
- Управление уровнем постоянного тока между выводами DIM+ и DIM-.
- Метод управления: 0–10 В DC или ШИМ 10 В.
- Частота ШИМ: 300 Гц…3 кГц.
- Минимальный уровень диммирования: около 8 %.
- При 0 В DC или 0 % скважности ШИМ выходной ток может снижаться до 0 %.
- Вывод DIM- не следует соединять с Vo-.
Механические и подключение
Исполнение корпуса: Blank-Type. Драйвер относится к серии IDLC-25 и конструктивно выполнен в компактном корпусе для монтажа в светотехническом оборудовании.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Рекомендуется обращаться к разделу по методам питания LED-модулей.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при холодном первом включении; повторное включение/выключение может увеличить это время.
- Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области постоянного тока или при режиме холостого хода.
- Драйвер является компонентом для работы в составе конечного оборудования; изготовитель конечного изделия должен повторно подтверждать соответствие ЭМС для всей установки.
- Для высот выше 2000 м применяется температурное снижение: 3,5 °C/1000 м для моделей без вентилятора.
- Для выполнения требований последней редакции ERP-положений по светильникам данный блок питания может применяться только позади выключателя, без постоянного подключения к сети.
