IDLC-25-500

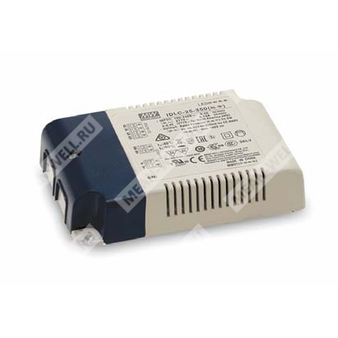

IDLC-25-500 - светодиодный AC/DC драйвер постоянного тока для питания LED-светильников мощностью 25 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| IDLC | Серия светодиодных AC/DC драйверов с постоянным током |
| 25 | Номинальная мощность 25 Вт |
| 500 | Номинальный выходной ток 500 мА |
Назначение и основные особенности
Источник питания IDLC-25-500 относится к серии 25-ваттных светодиодных AC/DC драйверов с режимом стабилизации тока. Изделие предназначено для прямого питания светодиодов и LED-модулей, обеспечивая постоянный ток, работу без видимого мерцания, высокую энергоэффективность и встроенную коррекцию коэффициента мощности.
Сведения по модели: IDLC-25-500 — вариант на номинальный выходной ток 500 мА.
Особенности
- Режим стабилизации выходного тока.
- Бесмерцательный режим работы.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт для исполнения Blank-Type.
- Функциональные исполнения: диммирование 2-в-1; диммирование 2-в-1 с вспомогательным DC-выходом.
- 3 года гарантии.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия IDLC-25 представляет собой светодиодные AC/DC драйверы мощностью 25 Вт с постоянным выходным током и бесмерцательным режимом. Модель работает от сети переменного тока 90…295 В и доступна в вариантах с различным номинальным выходным током в диапазоне от 350 мА до 1050 мА. Для IDLC-25-500 номинальный ток составляет 500 мА.
Благодаря КПД до 82% и безвентиляторной конструкции серия рассчитана на работу при температуре корпуса от -20 до +90 °C в условиях естественной конвекции. Изделие предусматривает различные функциональные опции управления яркостью, что повышает гибкость применения в системах освещения.
Выход
| Параметр | Значение |
|---|---|
| Номинальный выходной ток | 500 мА |
| Номинальная мощность | 25 Вт |
| Диапазон постоянного тока | 35…50 В |
| Максимальное напряжение холостого хода | 75 В |
| Пульсации выходного тока | не более 5,0% при номинальном токе |
| Допуск по выходному току | ±7,0% |
| Время готовности | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Вспомогательный DC-выход | номинал 12 В, отклонение 11,4…12,6 В при 50 мА, только для исполнения A-Type |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90…295 В AC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности, тип. | PF>0,95 при 115 В AC; PF>0,92 при 230 В AC; PF>0,9 при 277 В AC при полной нагрузке |
| КПД, тип. | 81,5% |
| Входной ток | 0,16 А при 230 В AC; 0,13 А при 277 В AC |
| Пусковой ток, тип. | холодный старт 30 А, длительность 100 мкс, измерение при 50% Ipeak, 230 В AC |
| Максимальное число источников на автомат 16 А | 32 шт. для автомата типа B / 32 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для Blank-Type, <1,2 Вт для A-Type |
Защита
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | Tcase = -20…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN 61347-1 и BS EN/EN 61347-2-13, независимые; BS EN/EN62384, BIS IS15885 (только для IDLC-25-700), EAC TP TC 004 approved |
| Эмиссия ЭМС | BS EN/EN55015; BS EN/EN61000-3-2 Class C при нагрузке ≥70%; BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная стойкость линия-линия 1 кВ; EAC TP TC 020 |
Параметры надёжности и исполнения
| Параметр | Значение |
|---|---|
| MTBF | 4398,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1093,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 110 × 75 × 22 мм (Д × Ш × В) |
| Масса | 0,196 кг |
| Упаковка | 63 шт. / 13,348 кг / 0,88 CUFT |
Функциональные опции
| Тип | Функция | Примечание |
|---|---|---|
| Blank | 2 в 1 диммирование (0…10 В DC и 10 В PWM) | В наличии |
| A | 2 в 1 диммирование и вспомогательный DC-выход | В наличии |
Примечания
- Все параметры, не оговоренные особо, измеряются при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Режимы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в разделе «Статическая характеристика».
- Время готовности измеряется при первом холодном запуске. Повторное включение/выключение драйвера может увеличить время готовности.
- Вспомогательный 12 В-выход будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области стабилизации тока или при режиме холостого хода.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для готового изделия.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
Условия работы с LED-модулем
Серия работает в режиме постоянного тока и предназначена для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При вопросах совместимости рекомендуется обращение к производителю.
Диммирование
Реализована функция 2 в 1. Уровень постоянного выходного тока регулируется одним из двух способов между выводами DIM+ и DIM-: подачей сигнала 0…10 В DC либо PWM-сигнала 10 В.
Рекомендуется непосредственное подключение к светодиодам. Использование с дополнительными драйверами не допускается.
При подаче добавочного напряжения 0…10 В DC:
- минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормируется;
- выходной ток может снизиться до 0% при управляющем напряжении около 0 В DC.
При подаче добавочного PWM-сигнала 10 В частота должна находиться в диапазоне 300 Гц…3 кГц.
- выходной ток может снизиться до 0% при 0% скважности PWM-сигнала.
- не допускается соединение DIM- с Vo-.
