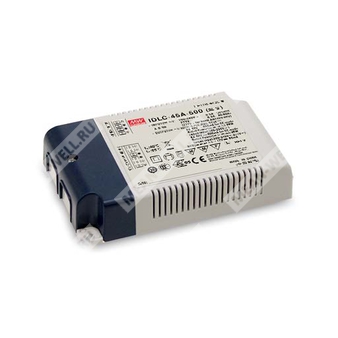

IDLC-45-1050 — 45-ваттный светодиодный AC/DC-драйвер с выходом постоянного тока и режимом диммирования.
IDLC-45-1050 — это источник питания для светодиодов с режимом стабилизации тока, предназначенный для прямого питания светодиодных модулей в составе осветительных систем. Устройство рассчитано на работу от сети переменного тока, обеспечивает высокую энергоэффективность, низкий уровень пульсаций, встроенную коррекцию коэффициента мощности и поддержку функций регулирования яркости.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| IDLC | Серия светодиодных AC/DC-драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
Особенности
- Выход в режиме стабилизации тока.
- Бесмерцательная схема работы.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт для версий без DA; потребление в режиме ожидания менее 0,5 Вт для DA-версий.
- Функциональные варианты: диммирование 2-в-1 (диммирование до выключения), вспомогательный выход постоянного тока, DALI.
- Работа в широком диапазоне входного напряжения.
- Предусмотрены исполнения с разными номинальными токами в пределах серии.
Применение
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия IDLC-45 представляет собой светодиодные AC/DC-драйверы мощностью 45 Вт с выходом в режиме постоянного тока и бесмерцательной работой. Устройство IDLC-45-1050 рассчитано на номинальный ток 1050 мА и относится к семейству драйверов, работающих от сети 90…295 В переменного тока. Серия ориентирована на прямое питание светодиодов без дополнительных преобразователей на выходе.
Для данного исполнения характерны высокий КПД, встроенный активный PFC, работоспособность при свободной конвекции и возможность применения в системах с регулированием яркости. В серии предусмотрены варианты с различными функциями, что позволяет выбирать исполнение под конкретную схему управления светильником.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальный ток | 1050 мА |
| Номинальная мощность | 45,15 Вт |
| Диапазон напряжения постоянного тока | 26…43 В |
| Напряжение холостого хода | 63 В |
| Допуск по току | ±7,0% |
| Пульсации тока | не более 5% при номинальном токе |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…295 В переменного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В; PF > 0,92 при 230 В; PF > 0,9 при 277 В, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥ 60% для 115/230 В; < 20% при нагрузке ≥ 75% для 277 В |
| КПД тип. | 86% |
| Входной ток | 0,6 А / 115 В; 0,4 А / 230 В; 0,3 А / 277 В |
| Пусковой ток тип. | 30 А, длительность 100 мкс, измерение при 50% Ipeak на 230 В; по NEMA 410 |
| Максимальное число источников на автомат 16 А | 32 шт. для автоматов типа B; 32 шт. для автоматов типа C при 230 В |
| Ток утечки | <0,75 мА / 277 В |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Безопасность и ЭМС
| Параметр | Значение |
| Напряжение выдержки | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, IEC62386-102 для DA-версии |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, устойчивость к импульсным помехам линия-линия 1 кВ; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 75 × 25 мм |
| Масса и упаковка | 0,22 кг; 54 шт. / 13 кг / 0,93 CUFT |
Функциональные особенности диммирования
Исполнение 1050 мА в базовой конфигурации поддерживает 2-в-1 диммирование между выводами DIM+ и DIM-: аналоговым сигналом 0…10 В DC либо сигналом 10 В PWM в диапазоне частот 300 Гц…3 кГц. Подключение выполняется непосредственно к светодиодам, применение дополнительных драйверов не допускается.
Минимальный уровень диммирования составляет около 8%; при входном сигнале около 0 В DC или при PWM с коэффициентом заполнения 0% выходной ток может снижаться до 0%. Соединение DIM- с Vo- не допускается.
Функция DALI
Для DA-версий предусмотрен интерфейс DALI на первичной стороне. Сигнал подается между выводами DA+ и DA-. Поддерживается протокол DALI с 16 группами и 64 адресами. Первый шаг регулирования фиксирован на уровне 8% выхода.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Режимы питания светодиодного модуля».
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в разделе статических характеристик.
- Время установления измеряется при холодном пуске. Повторное включение и выключение драйвера может увеличить время установления.
- Вспомогательный выход 12 В может быть поврежден при коротком замыкании; он недоступен, если выходное напряжение не находится в режиме стабилизации тока или на выходе отсутствует нагрузка.
- Драйвер рассматривается как компонент, применяемый совместно с конечным изделием; электромагнитная совместимость зависит от общей установки.
- Версия DALI не поддерживает бит 1: «Неисправность лампы» в статусе запроса команды 144 стандарта DALI.
- Для высоты более 2000 м требуется температурное снижение допустимой нагрузки: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для соответствия требованиям последней редакции ERP источник питания для светильников может применяться только за выключателем, без постоянного подключения к сети.
