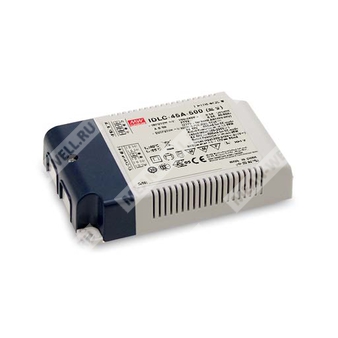

IDLC-45-350 - светодиодный драйвер 45 Вт с постоянным выходным током 350 мА, без мерцания, для питания LED-модулей.
IDLC-45-350 — AC/DC драйвер светодиодов мощностью 45 Вт с режимом стабилизации тока, предназначенный для прямого питания LED-модулей. Изделие относится к серии IDLC-45, работает в диапазоне сетевого напряжения 90…295 В переменного тока и обеспечивает выходной ток 350 мА. Конструкция выполнена с подавлением мерцания, встроенной функцией активной коррекции коэффициента мощности и пластмассовым корпусом класса II.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| IDLC | Серия светодиодных драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| 350 | Номинальный выходной ток 350 мА |
Назначение и особенности
- Стабилизация выходного тока в режиме постоянного тока.
- Бесмерцательное исполнение.
- Пластмассовый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Очень малое потребление на холостом ходу: менее 0,5 Вт.
- Функция 2-в-1 для диммирования: 0…10 В постоянного тока и ШИМ 10 В.
- Предназначен для прямого подключения светодиодов.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия IDLC-45 представляет собой светодиодные AC/DC драйверы мощностью 45 Вт с выходом в режиме постоянного тока и диапазоном номинальных токов от 350 до 1400 мА. Модель IDLC-45-350 рассчитана на 350 мА и имеет номинальную выходную мощность 33,25 Вт. Прибор работает от сети 90…295 В AC, обладает высоким КПД и допускает эксплуатацию в корпусной температуре от -20 до +85 °C при свободной конвекции воздуха.
Таблица обозначения модели
| Параметр | Значение |
|---|
| Серия | IDLC-45 |
| Тип корпуса/функции | Без дополнительных функций |
| Выходной ток | 350 мА |
| Номинальная мощность | 45 Вт по серии, для данной модификации 33,25 Вт |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…295 В AC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak на 230 В AC; соответствие NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время установления | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Диапазон рабочей влажности | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Выход
| Параметр | Значение |
|---|
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 33,25 Вт |
| Допуск по току | ±7,0% |
| Регион постоянного тока | 57…95 В |
| Максимальное напряжение холостого хода | 118 В |
| Пульсации тока | 5% макс. при номинальном токе |
| Диммирование | 0…10 В DC или ШИМ 10 В |
| Минимальный уровень диммирования | Около 8% |
| Нижний предел тока при диммировании | 0% при входном сигнале около 0 В DC или ШИМ 10 В с 0% скважности |
Электрические характеристики и эффективность
| Параметр | Значение |
|---|
| КПД тип. | 86% |
| КПД при 350 мА | 86% |
| Потребление без нагрузки | <0,5 Вт |
| Режим защиты от короткого замыкания | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Максимальное количество БП на автомат 16 А | 32 шт. для автоматов типа B / 32 шт. для автоматов типа C при 230 В AC |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Прерывистый режим; автоматическое восстановление после устранения неисправности |
Среда эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Снижение допустимой нагрузки по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Требования по безопасности и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, 102, только для модификации DA-Type |
| Эмиссия ЭМС | BS EN/EN55015; BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям линия-линия: 1 кВ; EAC TP TC 020 |
Надёжность и конструктивные данные
| Параметр | Значение |
|---|
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 75 × 25 мм |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 CUFT |
Функции диммирования
2-в-1 диммирование: уровень постоянного тока на выходе регулируется подачей сигнала между выводами DIM+ и DIM- одним из двух способов:
- 0…10 В DC;
- ШИМ-сигнал 10 В, диапазон частоты 300 Гц…3 кГц.
Непосредственное подключение к светодиодам рекомендуется. Использование с дополнительными драйверами не предусмотрено.
Интерфейс DALI
Для модификации DA-Type предусмотрен интерфейс DALI на первичной стороне. Сигнал подаётся между DA+ и DA-. Протокол поддерживает 16 групп и 64 адреса. Первый шаг диммирования фиксирован на уровне 8% выходного тока.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Режимы питания светодиодных модулей».
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности — в разделе «Статическая характеристика».
- Время установления измеряется при холодном первом пуске. Повторное включение/выключение драйвера может увеличить это время.
- Выход 12 В вспомогательного питания может быть повреждён при коротком замыкании; он недоступен, когда выходное напряжение не находится в области постоянного тока или при отсутствии нагрузки.
- Драйвер рассматривается как компонент, применяемый в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производителю конечного изделия требуется повторная квалификация ЭМС для завершённой системы.
- Версия DALI не поддерживает бит 1: Lamp failure в статусе запроса 144 стандарта DALI.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Для выполнения требований последних норм ErP источник питания светодиодов допускается применять только за выключателем, без постоянного подключения к сети.
