IDLC-45-700

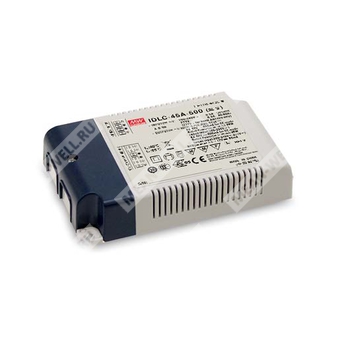

IDLC-45-700 - светодиодный AC/DC драйвер с постоянным током для питания LED-модулей.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| IDLC | Серия светодиодных драйверов с постоянным током |
| 45 | Номинальная мощность 45 Вт |
| 700 | Номинальный выходной ток 700 мА |
| Отсутствие суффикса A | Исполнение без вспомогательного выхода 12 В |
| Отсутствие суффикса DA | Исполнение без интерфейса DALI |
| Blank | Вариант с функцией диммирования 2 в 1: 0–10 В DC и PWM 10 В |
Назначение
Изделие предназначено для питания светодиодных нагрузок в режиме стабилизации тока, в том числе в системах панельного, прожекторного, внутреннего и промышленного освещения.
Особенности
- Режим выхода с постоянным током.
- Бесмерцательная работа.
- Пластиковый корпус, класс защиты II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление на холостом ходу менее 0,5 Вт.
- Функция диммирования 2 в 1: 0–10 В DC и ШИМ 10 В.
- Защита от короткого замыкания с восстановлением после устранения неисправности.
- Работа в широком диапазоне входного напряжения.
Области применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия IDLC-45 представляет собой светодиодные AC/DC драйверы мощностью 45 Вт с выходом в режиме стабилизации тока и бесмерцательной схемотехникой. Модель IDLC-45-700 рассчитана на номинальный выходной ток 700 мА. Устройство работает от сети переменного тока 90–295 В AC и обеспечивает высокий уровень эффективности, достигающий типовых значений порядка 85% для исполнения 700 мА.
Серия выполнена без вентилятора, допускает работу при температуре корпуса от -20 до +85 °C при свободной конвекции и предназначена для прямого питания светодиодов. Для модели предусмотрена линейка вариантов по току: 350/500/700/1050/1400 мА. Для исполнения без суффикса A вспомогательный выход 12 В отсутствует, а вариант DALI относится только к моделям DA-типа и только для исполнений без вспомогательного DC-выхода.
Расшифровка параметров
| Параметр | Значение |
| Серия | IDLC-45 |
| Номинальная мощность | 45 Вт |
| Номинальный выходной ток | 700 мА |
| Исполнение | Без вспомогательного выхода, без DALI |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 44,8 Вт |
| Диапазон напряжения в режиме стабилизации тока | 38–64 В |
| Напряжение холостого хода | 84 В |
| Допуск по выходному току | ±7,0% |
| Пульсации выходного тока | Не более 5% при номинальном токе |
| Режим короткого замыкания | Автовосстановление после устранения аварии |
| Регион постоянного тока | 38–64 В при 700 мА |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–295 В AC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Типовой КПД | 85% |
| Потребляемый ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Максимальное число устройств на автомате 16 А | 32 устройства при автомате типа B / 32 устройства при автомате типа C при 230 В AC |
Функции управления
| Параметр | Значение |
| Диммирование | 2 в 1: 0–10 В DC и PWM 10 В |
| Рекомендуемое подключение | Непосредственно к светодиодам |
| Минимальный уровень диммирования | Около 8% |
| Условия снижения выходного тока до 0% | Около 0 В DC или PWM 10 В с заполнением 0% |
| Допустимая частота PWM | 300 Гц – 3 кГц |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим прерывистой работы с автовосстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -20...+85 °C |
| Максимальная температура корпуса | +85 °C |
| Влажность при работе | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z, период 60 мин. на ось |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для моделей без вентилятора выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, IEC62386-102 для DA-типа |
| ЭМС, излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке не менее 60%; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помеха line-line 1 кВ; EAC TP TC 020 |
MTBF, размеры и масса
| Параметр | Значение |
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 75 × 25 мм |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 CUFT |
Подключение и клеммы
| Клеммник | Назначение |
| TB1, контакт 1 | ACL |
| TB1, контакт 2 | ACL |
| TB1, контакт 3 | ACN |
| TB1, контакт 4 | ACN |
| TB2, контакт 1 | DIM+ |
| TB2, контакт 2 | DIM- |
| TB2, контакт 3 | Vo+ |
| TB2, контакт 4 | Vo- |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Режимы работы светодиодного модуля».
3. При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в разделе «Статическая характеристика».
4. Время установления измерено при холодном первом включении. Повторное включение/выключение драйвера может увеличить время установления.
5. Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в зоне стабилизации тока либо при режиме холостого хода.
6. Драйвер рассматривается как компонент, применяемый совместно с конечным изделием. ЭМС-показатели зависят от завершённой установки; производитель конечного изделия должен повторно подтверждать соответствие ЭМС после монтажа.
7. Версия DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
8. При высоте эксплуатации выше 2000 м требуется температурное снижение 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
9. Для выполнения требований последнего регламента ErP данный источник питания допускается применять только за выключателем и без постоянного подключения к сети.
Дополнительные сведения
- Функция активной коррекции коэффициента мощности встроена.
- Источник выполнен в изолированном исполнении с входом и выходом, разделёнными гальванически.
- Исполнение серии рассчитано на свободную конвекцию без принудительного охлаждения.
- Для DA-типа предусмотрен интерфейс DALI между DA+ и DA-.
- Для варианта без DALI первый шаг диммирования фиксирован на уровне 8%.
