IDLC-45-700DA

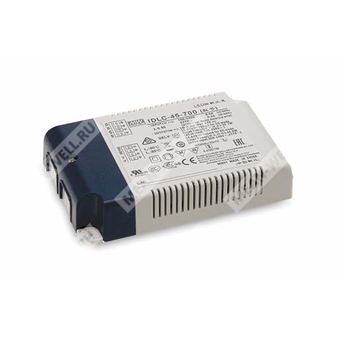

IDLC-45-700DA - светодиодный AC/DC-драйвер постоянного тока 45 Вт с управлением DALI для питания LED-модулей.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| IDLC | Серия светодиодных AC/DC-драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| 700 | Номинальный выходной ток 700 мА |
| DA | Версия с интерфейсом DALI |
Свойства и особенности
- Выход в режиме стабилизации тока.
- Бесмерцательный режим работы.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт для версий без DA; для DA-версии потребление в режиме ожидания менее 0,5 Вт.
- Функциональные исполнения: диммирование 2 в 1, вспомогательный выход постоянного тока, DALI.
- Работа с естественной конвекцией воздуха.
- Допустимая температура корпуса до +85 °C.
- Промышленное исполнение для систем светодиодного освещения.
Области применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
IDLC-45-700DA представляет собой светодиодный AC/DC-драйвер мощностью 45 Вт с выходом в режиме постоянного тока и поддержкой интерфейса DALI. Устройство рассчитано на питание светодиодных нагрузок от сети переменного тока 90…295 В и относится к серии, в которой доступны исполнения с номинальным током 350, 500, 700, 1050 и 1400 мА. Для версии 700DA номинальный выходной ток составляет 700 мА, а номинальная выходная мощность — 44,8 Вт. Драйвер выполнен в бесвентиляторной архитектуре, обеспечивает высокий КПД и предназначен для работы в составе светотехнических систем с требованиями к устойчивой работе и управлению яркостью.
Серия ориентирована на прямое питание светодиодов в режиме стабилизации тока. В зоне постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При выходе за пределы рабочей области реализуется режим защиты с прерывистой работой.
Параметры
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 44,8 Вт |
| Допуск по току | ±7,0% |
| Область стабилизации тока | 38…64 В |
| Максимальное напряжение холостого хода | 84 В |
| Пульсации выходного тока | 5% макс. при номинальном токе |
| Время установки | 500 мс при 230 В переменного тока; 1200 мс при 115 В переменного тока |
| Вспомогательный выход постоянного тока | Нет |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…295 В переменного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF>0,95 при 115 В; PF>0,92 при 230 В; PF>0,9 при 277 В, при полной нагрузке |
| Входной ток | 0,6 А при 115 В; 0,4 А при 230 В; 0,3 А при 277 В |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, при 230 В; по NEMA 410 |
| Максимум блоков питания на автомат 16 А | 32 шт. для автомата типа B; 32 шт. для автомата типа C при 230 В |
| Ток утечки | <0,75 мА при 277 В переменного тока |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим прерывистой работы с автоматическим восстановлением после устранения аварии для версии DA; для остальных версий — восстановление после повторного включения питания |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 75 × 25 мм |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 №250.13-12; BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, 102 для версии DA |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам Line-Line: 1 кВ; EAC TP TC 020 |
Примечания
- Все параметры, специально не указанные иначе, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности см. в разделе «Статическая характеристика».
- Время установки измеряется при холодном первом запуске. Повторное включение/выключение драйвера может увеличить время установки.
- Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, когда выходное напряжение не находится в зоне стабилизации тока или при отсутствии нагрузки на выходе.
- Драйвер является компонентом, работающим в составе конечного оборудования. Из-за влияния полной установки характеристики ЭМС должны подтверждаться повторно на готовом изделии.
- Версия DALI не поддерживает бит 1: «Отказ лампы» в запросе состояния 144 стандарта DALI.
- При высоте более 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Для выполнения актуальных требований ERP данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.
Сведения о механическом исполнении
Корпус выполнен в пластмассовом исполнении. Указаны варианты клеммной колодки и подключений для исполнения IDLC-45DA. Для TB1 используются провода сечением 0,75…1,5 мм², для TB2 — 0,5…1,5 мм².
Назначение выводов
| Клеммник | Номер вывода | Назначение |
| TB1 | 1 | ACL |
| TB1 | 2 | ACL |
| TB1 | 3 | ACN |
| TB1 | 4 | ACN |
| TB2 | 1 | DIM+ |
| TB2 | 2 | DIM- |
| TB2 | 3 | Vo+ |
| TB2 | 4 | Vo- |
