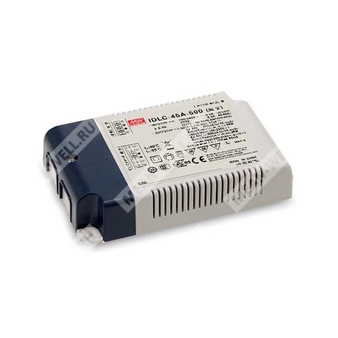

IDLC-45A-1050 - светодиодный драйвер постоянного тока 45 Вт с вспомогательным выходом 12 В и диммированием.
Расшифровка партномера
| Обозначение | Значение |
| IDLC | Серия источников питания для светодиодов с постоянным током |
| 45 | Номинальная мощность 45 Вт |
| A | Наличие вспомогательного выхода постоянного тока 12 В / 50 мА |
| 1050 | Номинальный выходной ток 1050 мА |
Краткое описание
IDLC-45A-1050 — это AC/DC драйвер светодиодов мощностью 45 Вт с режимом стабилизации тока, предназначенный для непосредственного питания светодиодных нагрузок. Изделие рассчитано на работу от сети переменного тока 90–295 В и обеспечивает номинальный ток 1050 мА при высокой эффективности и низком уровне пульсаций. Конструкция серии ориентирована на применение в системах освещения, где требуются компактность, отсутствие вентилятора, низкое собственное потребление и возможность диммирования.
Особенности
- Выход в режиме постоянного тока.
- Бесфликерная схема работы.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Функция 2 в 1: диммирование 0–10 В DC и 10 В PWM.
- Наличие вспомогательного выхода постоянного тока 12 В.
- Работа без вентилятора.
- Подходит для применения в составе светотехнических изделий.
Области применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия IDLC-45 представляет собой светодиодные AC/DC драйверы мощностью 45 Вт с постоянным током на выходе и бесфликерным режимом работы. Модель IDLC-45A-1050 работает в диапазоне входного напряжения 90–295 В~ и рассчитана на номинальный выходной ток 1050 мА. Для этой серии заявлена эффективность до 86%, а благодаря бесвентиляторной конструкции обеспечивается работа при температуре корпуса от -20 до +85 °C в условиях свободной конвекции воздуха. Серия поддерживает различные функциональные исполнения, включая диммирование и вспомогательный выход, что делает её универсальной для проектирования светотехнических систем.
Таблица параметров расшифровки модели
| Параметр | Значение |
| Серия | IDLC-45 |
| Исполнение | A |
| Номинальный выходной ток | 1050 мА |
| Номинальная мощность | 45 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–295 В~ |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | Более 0,95 при 115 В~; более 0,92 при 230 В~; более 0,9 при 277 В~ при полной нагрузке |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, при 230 В~; по NEMA 410 |
| Потребляемый ток | 0,6 А при 115 В~; 0,4 А при 230 В~; 0,3 А при 277 В~ |
| Максимальное число источников на автомат 16 А | 32 устройства при автомате типа B / 32 устройства при автомате типа C при 230 В~ |
| Ток утечки | Менее 0,75 мА при 277 В~ |
| Потребление без нагрузки / в режиме ожидания | Менее 0,5 Вт |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1050 мА |
| Номинальная выходная мощность | 45,15 Вт |
| Допуск по току | ±7,0% |
| Диапазон напряжения в режиме постоянного тока | 26–43 В |
| Напряжение холостого хода | 63 В |
| Пульсации выходного тока | Не более 5% при номинальном токе |
| Рабочий диапазон постоянного тока | Режим стабилизации тока с переходом в защиту при перегрузке |
Вспомогательный выход
| Параметр | Значение |
| Номинальное напряжение | 12 В |
| Допуск напряжения | 11,4–12,6 В |
| Максимальный ток | 50 мА |
| Примечание | Только для исполнения IDLC-45A |
Защита
| Параметр | Значение |
| Короткое замыкание | Автоматическое восстановление после устранения неисправности для исполнения DA; для остальных исполнений — повторное включение для восстановления |
Температура и условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | От -20 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | От -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–40 °C |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Помехоустойчивость, безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, 102 только для исполнения DA |
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям линия-линия: 1 кВ; EAC TP TC 020 |
| THD | Менее 20% при нагрузке ≥60% для 115 В~ и 230 В~, при нагрузке ≥75% для 277 В~ |
Надёжность
| Параметр | Значение |
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 120 × 75 × 25 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 куб. фута |
Диммирование
Устройство поддерживает функцию 2 в 1: регулировка уровня постоянного тока посредством подачи между выводами DIM+ и DIM- сигнала 0–10 В DC либо ШИМ-сигнала 10 В. Рекомендуется непосредственное подключение к светодиодам; использование с дополнительными драйверами не допускается. Минимальный уровень диммирования составляет около 8%, при этом в диапазоне 0% < Iout < 8% ток не нормируется. При подаче около 0 В DC либо ШИМ-сигнала 10 В с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В~; номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания светодиодного модуля.
- При низком входном напряжении может потребоваться дерейтинг. Подробности приведены в характеристиках статического режима.
- Время установки измеряется при холодном первом запуске. Повторное включение и выключение драйвера может увеличить время установки.
- Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в режиме постоянного тока или при отсутствии нагрузки на выходе.
- Драйвер является компонентом, работающим совместно с конечным оборудованием. Поскольку ЭМС-параметры зависят от полной установки, изготовитель конечного изделия должен повторно подтвердить соответствие Директиве EMC для всей системы.
- DALI-версия не поддерживает бит 1: неисправность лампы в запросе статуса 144 стандарта DALI.
- Для моделей без вентилятора температурный дерейтинг при высоте более 2000 м составляет 3,5 °C на 1000 м, для моделей с вентилятором — 5 °C на 1000 м.
- Для выполнения требований последней регламентации ERP для светильников данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
