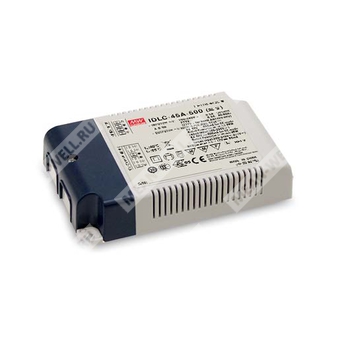

IDLC-45A-1400
IDLC-45A-1400 - светодиодный драйвер постоянного тока 45 Вт с вспомогательным выходом 12 В и выходным током 1400 мА.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| IDLC | Серия светодиодных AC/DC драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| A | Наличие вспомогательного выхода постоянного тока 12 В, 50 мА |
| 1400 | Номинальный выходной ток 1400 мА |
Назначение и особенности
IDLC-45A-1400 — это AC/DC светодиодный драйвер мощностью 45 Вт с режимом стабилизации выходного тока, предназначенный для непосредственного питания светодиодных модулей. Изделие относится к серии с низким уровнем пульсаций и безвентиляторным исполнением, рассчитанной на работу в широком диапазоне сетевого напряжения. Для данной модификации предусмотрен вспомогательный выход постоянного тока.
Особенности:
- Режим стабилизации выходного тока.
- Безмерцательный режим работы.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Варианты функций: диммирование 2 в 1, вспомогательный выход постоянного тока, DALI.
- Предусмотрена работа без вентилятора.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия IDLC-45 представляет собой драйверы светодиодов AC/DC на 45 Вт с постоянным выходным током. Модельный ряд рассчитан на питание от сети 90–295 В переменного тока и включает исполнения с различным номинальным током в диапазоне от 350 мА до 1400 мА. Для модификации IDLC-45A-1400 характерны номинальный ток 1400 мА, наличие вспомогательного выхода 12 В постоянного тока и высокая энергетическая эффективность. Благодаря безвентиляторному исполнению драйвер может работать при температуре корпуса от -20 до +85 °C в условиях свободной конвекции воздуха.
Таблица параметров
| Выход | |
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 44,8 Вт |
| Диапазон постоянного тока | 19–32 В |
| Максимальное выходное напряжение холостого хода | 50 В |
| Допуск по выходному току | ±7,0% |
| Пульсации выходного тока | 5% максимум при номинальном токе |
| Вспомогательный выход постоянного тока | 12 В номинально, 11,4–12,6 В, 50 мА |
| Вход | |
| Диапазон входного напряжения | 90–295 В переменного тока |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | PF>0,95 при 115 В AC; PF>0,92 при 230 В AC; PF>0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD<20% при нагрузке ≥60% для 115/230 В AC; THD<20% при нагрузке ≥75% для 277 В AC |
| Типовой КПД | 85% |
| Входной ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерено при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Максимум источников питания на автомат 16 А | 32 шт. для автомата типа B / 32 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки / в режиме ожидания | <0,5 Вт |
| Защита | |
| Защита от короткого замыкания | Пульсирующий режим; автоматическое восстановление после устранения аварии для исполнения DA; повторный запуск после повторного включения для других исполнений |
| Эксплуатационные условия | |
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, период 60 минут по осям X, Y, Z |
| Электрическая прочность и изоляция | |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие стандартам | |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; BIS IS15885; EAC TP TC 004 |
| ДАЛИ-стандарты | IEC62386-101, IEC62386-102 для исполнения DA |
| ЭМС: помехоэмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| ЭМС: помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547; уровень light industry; устойчивость к броскам: линия-линия 1 кВ; EAC TP TC 020 |
| Надёжность и конструктивные данные | |
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 75 × 25 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 CUFT |
Функциональные возможности
2 в 1 диммирование
Уровень постоянного выходного тока может регулироваться двумя способами между выводами DIM+ и DIM-: подачей сигнала 0–10 В DC или ШИМ-сигнала 10 В. Подключение непосредственно к светодиодам является предпочтительным. Использование с дополнительными драйверами не рекомендуется.
Диммирование напряжением 0–10 В DC
Минимальный уровень диммирования составляет около 8%. При входном сигнале диммирования около 0 В выходной ток может быть снижен до 0%.
Диммирование ШИМ 10 В
Диапазон частоты ШИМ-сигнала: 300 Гц – 3 кГц. При скважности 0% выходной ток может быть снижен до 0%.
Интерфейс DALI
Для исполнения DA сигнал DALI подаётся между DA+ и DA-. Протокол DALI включает 16 групп и 64 адреса. Первый шаг диммирования фиксирован на уровне 8% выходного тока.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодной нагрузки».
- При низком входном напряжении может потребоваться снижение нагрузки. См. разделы по статической характеристике.
- Время установления измерено при холодном первом запуске. Повторное включение/выключение драйвера может увеличить время установления.
- Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в режиме стабилизации тока или при отсутствии нагрузки.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. ЭМС-характеристики зависят от условий установки конечного изделия; требуется повторная квалификация ЭМС для готового оборудования.
- Исполнение DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Для высоты эксплуатации более 2000 м требуется температурное снижение нагрузки: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для соблюдения требований последнего регламента ErP по осветительным приборам данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
