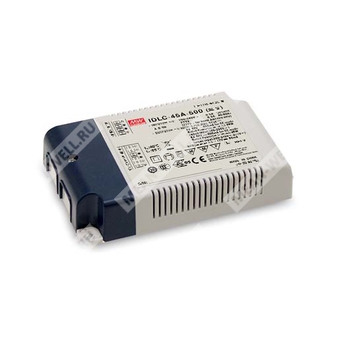

IDLC-45A-350 - 45-ваттный источник питания постоянного тока для светодиодов с диммированием и вспомогательным выходом.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|
| IDLC | Серия светодиодных драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| A | Исполнение со вспомогательным выходом постоянного тока 12 В |
| 350 | Номинальный выходной ток 350 мА |
Назначение и особенности
IDLC-45A-350 — импульсный AC/DC-драйвер светодиодов мощностью 45 Вт, работающий в режиме стабилизации тока. Изделие предназначено для непосредственного питания светодиодных модулей, обеспечивает режим без мерцания, встроенную активную коррекцию коэффициента мощности и работу от сети переменного тока в широком диапазоне. Версия A дополнительно содержит вспомогательный выход постоянного тока 12 В.
Основные особенности
- Выход в режиме стабилизации тока.
- Бестрепетная работа, без мерцания.
- Пластиковый корпус с классом защиты II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Функциональные опции: диммирование 2-в-1, вспомогательный выход постоянного тока, DALI.
- Предназначен для работы с LED-панелями, прожекторами, внутренним и промышленным освещением.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Электрические параметры
| Параметр | Значение для IDLC-45A-350 |
|---|
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 33,25 Вт |
| Диапазон постоянного тока | 57 ~ 95 В |
| Максимальное выходное напряжение холостого хода | 118 В |
| Допуск по выходному току | ±7,0% |
| Пульсации выходного тока | Не более 5% при номинальном токе |
| Вспомогательный выход постоянного тока | 12 В, 50 мА; допустимое отклонение 11,4 ~ 12,6 В |
Входные параметры
| Параметр | Значение для IDLC-45A-350 |
|---|
| Диапазон входного напряжения | 90 ~ 295 В AC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД | 86% |
| Входной ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерено при 50% Ipeak, 230 В AC; соответствует NEMA 410 |
| Максимальное количество блоков на автомате 16 А | 32 шт. для автомата типа B / 32 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
Функции и режимы работы
| Параметр | Значение для IDLC-45A-350 |
|---|
| Диммирование | 2 в 1: 0 ~ 10 В DC или ШИМ 10 В |
| Рабочая частота ШИМ-диммирования | 300 Гц ~ 3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Реакция на 0 В / 0% ШИМ | Выходной ток может снизиться до 0% |
| DALI-интерфейс | Для версии DA; протокол DALI, 16 групп и 64 адреса; первый шаг фиксирован на уровне 8% выхода |
| Режим защиты от короткого замыкания | Режим hiccup; автоматическое восстановление после устранения неисправности |
Параметры защиты
| Параметр | Значение для IDLC-45A-350 |
|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Изоляция вход-выход | 3,75 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр | Значение для IDLC-45A-350 |
|---|
| Рабочая температура | Tcase = -20 ~ +85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 40°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Снижение параметров по высоте | 3,5°C/1000 м для моделей без вентилятора при высоте более 2000 м; 5°C/1000 м для моделей с вентилятором |
Надёжность, масса и габариты
| Параметр | Значение для IDLC-45A-350 |
|---|
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 120 × 75 × 25 мм |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 куб. фута |
Электромагнитная совместимость и безопасность
| Параметр | Значение для IDLC-45A-350 |
|---|
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12, BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004 |
| Стандарты EMC излучения | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Стандарты EMC устойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсу линия-линия 1 кВ; EAC TP TC 020 |
| Стандарты DALI | IEC62386-101, 102; только для версии DA |
Подключение
| Клемма | Назначение |
|---|
| TB1, контакт 1 | ACL |
| TB1, контакт 2 | ACL |
| TB1, контакт 3 | ACN |
| TB1, контакт 4 | ACN |
| TB2, контакт 1 | DIM+ |
| TB2, контакт 2 | DIM- |
| TB2, контакт 3 | Vo+ |
| TB2, контакт 4 | Vo- |
| TB2, контакт 5 | AUX+ |
| TB2, контакт 6 | AUX- |
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C. |
| 2 | См. раздел «Режимы работы светодиодного модуля». |
| 3 | При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика». |
| 4 | Время запуска измеряется при холодном первом включении; повторное включение ON/OFF может увеличить время запуска. |
| 5 | Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в режиме стабилизации тока или на выходе отсутствует нагрузка. |
| 6 | Драйвер рассматривается как компонент, работающий в составе конечного изделия; при изменении монтажа необходимо повторное подтверждение соответствия EMC-директивам. |
| 7 | Версия DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI. |
| 8 | Для моделей без вентилятора при высоте более 2000 м снижение температуры составляет 3,5°C/1000 м, для моделей с вентилятором — 5°C/1000 м. |
| 9 | Для выполнения требований последнего регламента ErP этот источник питания для светильников может использоваться только за выключателем, без постоянного подключения к сети. |
