IDLC-45A-500

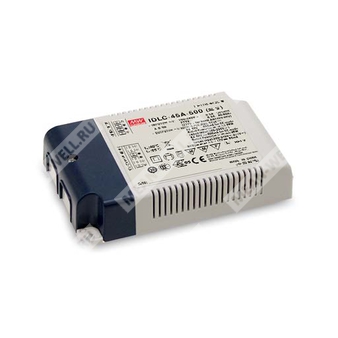

IDLC-45A-500 - LED-драйвер постоянного тока 45 Вт с дополнительным DC-выходом для светодиодных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| IDLC | Серия источников питания для светодиодов с постоянным током на выходе |
| 45 | Номинальная мощность 45 Вт |
| A | Дополнительный выход постоянного тока 12 В / 50 мА |
| 500 | Номинальный выходной ток 500 мА |
Краткое описание
Серия IDLC-45 представляет собой светодиодный AC/DC-драйвер мощностью 45 Вт с выходом в режиме постоянного тока, предназначенный для прямого питания светодиодных нагрузок. Исполнение IDLC-45A-500 относится к варианту с номинальным выходным током 500 мА и дополнительным вспомогательным выходом 12 В. Устройство рассчитано на работу от сети переменного тока 90…295 В и имеет фликер-фри архитектуру, встроенную активную коррекцию коэффициента мощности, а также несколько вариантов функционального исполнения для систем освещения.
Особенности
- Выход в режиме постоянного тока.
- Фликер-фри конструкция.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт для исполнения без DALI; потребление в режиме ожидания менее 0,5 Вт для исполнения DALI.
- Варианты функций: диммирование 2 в 1 (диммирование до выключения), дополнительный DC-выход, DALI.
- 3 года гарантии.
Применение
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
IDLC-45A-500 — это светодиодный источник питания AC/DC с постоянным током на выходе и фликер-фри характеристиками. Устройство работает от сети 90…295 В AC и обеспечивает номинальный выходной ток 500 мА. В серии применена схемотехника с высокой эффективностью и бесшумной работой без вентилятора, что позволяет использовать изделие в условиях свободной конвекции воздуха при температуре корпуса от -20 до +85 °C.
Серия ориентирована на непосредственное питание светодиодов и допускает различные способы управления яркостью в зависимости от исполнения. Для систем, где требуется дополнительное питание вспомогательных цепей, доступен вариант с дополнительным выходом 12 В. Конструкция рассчитана на промышленное и светотехническое применение, где важны компактные размеры, высокий коэффициент мощности и устойчивость к перегрузочным режимам.
Сводка ключевых параметров
| Параметр | Значение |
| Номинальный ток | 500 мА |
| Номинальная мощность | 45 Вт |
| Диапазон входного напряжения | 90…295 В AC |
| Дополнительный выход | 12 В DC, 50 мА |
| Исполнение | С дополнительным DC-выходом |
Параметры выхода
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 45 Вт |
| Допуск по току | ±7,0% |
| Область стабилизации постоянного тока | 54…90 В |
| Максимальное напряжение холостого хода | 115 В |
| Пульсации выходного тока | Не более 5% при номинальном токе |
| Дополнительный выход постоянного тока | Номинально 12 В, диапазон 11,4…12,6 В при 50 мА; только для исполнения A |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…295 В AC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | >0,95 при 115 В AC; >0,92 при 230 В AC; >0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | <20% при нагрузке ≥60% для 115/230 В AC; при 277 В AC — при нагрузке ≥75% |
| Потребляемый ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерено при 50% Ipeak на 230 В AC |
| Максимальное число источников на автомат 16 А | 32 устройства на автомат типа B или C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии для исполнения DA; режим hiccup, восстановление после повторного включения для остальных исполнений |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Снижение допустимой температуры с высотой | 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, IEC62386-102; только для исполнения DA |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, устойчивость к импульсным помехам линия-линия 1 кВ |
Дополнительные данные
| Параметр | Значение |
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 75 × 25 мм |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 CUFT |
Функциональные особенности исполнения
Исполнение A: наличие дополнительного вспомогательного выхода постоянного тока 12 В / 50 мА.
Исполнение DA: поддержка DALI-управления; только для моделей без дополнительного DC-выхода.
Исполнение без суффиксов: 2-в-1 диммирование: 0…10 В DC и ШИМ 10 В.
Диммирование
Для исполнения с функцией 2 в 1 уровень постоянного тока регулируется одним из двух способов между выводами DIM+ и DIM-: подачей сигнала 0…10 В DC либо сигнала ШИМ 10 В. Рекомендуется непосредственное подключение светодиодов. Использование с дополнительными драйверами не предусмотрено.
При подаче добавочного напряжения 0…10 В DC или добавочного сигнала 10 В ШИМ (частота 300 Гц…3 кГц) минимальный уровень диммирования составляет около 8%. При входном сигнале около 0 В DC либо при скважности 0% выходной ток может снижаться до 0%.
Интерфейс DALI
Для исполнения DA сигнал DALI подается между DA+ и DA-. Протокол поддерживает 16 групп и 64 адреса. Первый шаг фиксирован на уровне 8% выходного тока.
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел, посвященный методам питания светодиодного модуля.
3. При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в разделе статической характеристики.
4. Время установки измерено при холодном первом пуске. Повторное включение/выключение драйвера может увеличить время установки.
5. Вспомогательный выход 12 В будет поврежден при коротком замыкании; он недоступен, если выходное напряжение не находится в режиме постоянного тока или при отсутствии нагрузки на выходе.
6. Драйвер следует рассматривать как компонент, работающий в составе конечного оборудования. ЭМС-показатели зависят от конкретной установки.
7. Исполнение DALI не поддерживает бит 1: Lamp failure в команде 144 Query status по стандарту DALI.
8. Для работы на высоте более 2000 м требуется снижение температурной нагрузки: 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
9. Для выполнения требований последнего регламента ErP по светильникам данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
