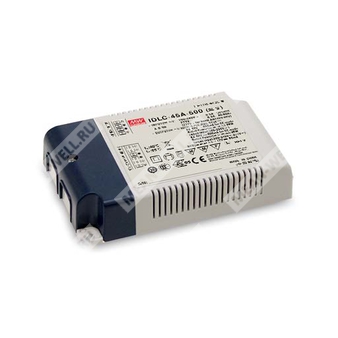

IDLC-45A-700 - светодиодный AC/DC драйвер постоянного тока 45 Вт с диммированием и вспомогательным выходом 12 В.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| IDLC | Серия светодиодных драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| A | Наличие вспомогательного выходного напряжения постоянного тока 12 В, 50 мА |
| 700 | Номинальный выходной ток 700 мА |
Назначение
IDLC-45A-700 представляет собой светодиодный источник питания AC/DC с режимом стабилизации выходного тока, предназначенный для непосредственного питания светодиодных модулей. Изделие рассчитано на работу от сети переменного тока, имеет высокий коэффициент мощности, малые пульсации, безвентиляторное исполнение и поддерживает функции управления яркостью. В версии A дополнительно предусмотрен вспомогательный выход 12 В для питания внешних цепей.
Особенности
- Режим стабилизации выходного тока.
- Бесмерцательное исполнение.
- Пластиковый корпус с классом изоляции II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Функции: диммирование 2 в 1 (диммирование до выключения), вспомогательный выход постоянного тока, DALI.
- 3-летний срок гарантии.
Области применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Общее описание
Серия IDLC-45A-700 является источником питания для светодиодов мощностью 45 Вт с постоянным выходным током 700 мА. Диапазон входного напряжения составляет 90…295 В переменного тока. Для данной серии заявлена эффективность до 86 %, что достигается при безвентиляторной конструкции и работе с естественной конвекцией. Допустимая температура корпуса при эксплуатации составляет от -20 до +85 °C.
Изделие относится к классу компонентов, применяемых в составе конечного оборудования. Для обеспечения электромагнитной совместимости конечный изготовитель светильника должен повторно квалифицировать изделие в составе своей установки. Версия DA предназначена для управления по DALI, при этом для моделей с DALI без вспомогательного выхода существует отдельное исполнение. Модель IDLC-45A-700 относится к варианту с вспомогательным выходом 12 В.
Таблица параметров
| Параметр | Значение |
| Номинальный ток | 700 мА |
| Номинальная мощность | 44,8 Вт |
| Допуск по току | ±7,0% |
| Диапазон напряжения в режиме стабилизации тока | 38…64 В |
| Максимальное напряжение холостого хода | 84 В |
| Пульсации тока | Не более 5 % от номинального тока |
| Входные параметры | Значение |
| Диапазон входного напряжения | 90…295 В переменного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Входной ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерение при 50 % Ipeak, 230 В AC; по NEMA 410 |
| Максимальное число блоков питания на автомате 16 А | 32 шт. для автомата типа B; 32 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Потребление в режиме ожидания | Не более 0,5 Вт для версии DA |
| Время запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Входной диапазон для 350 мА модели в статической характеристике | 90…295 В AC |
| Входной диапазон для остальных моделей в статической характеристике | 90…200 В AC |
| Выходные и функциональные параметры | Значение |
| Выходной ток | 700 мА |
| Выходная мощность | 44,8 Вт |
| Вспомогательный выход постоянного тока | 12 В, 50 мА номинально, отклонение 11,4…12,6 В; только для версии A |
| Режим защиты от короткого замыкания | Режим hiccup; автоматическое восстановление после устранения неисправности |
| Режим работы при перегрузке | Переход в hiccup |
| Тип нагрузки | Светодиодные модули в режиме постоянного тока |
| Параметры в зависимости от нагрузки | Значение |
| Коэффициент гармоник | <20 % при нагрузке ≥60 % для 115/230 В AC; при нагрузке ≥75 % для 277 В AC |
| КПД | 85 % |
| Условия эксплуатации | Значение |
| Рабочая температура корпуса | -20…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2 G, по 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
| Снижение допустимой температуры на высоте | 3,5 °C/1000 м для бесвентиляторных моделей при высоте более 2000 м; 5 °C/1000 м для моделей с вентилятором |
| Электрическая прочность и изоляция | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности и ЭМС | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; BIS IS15885 для отдельных исполнений; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, 102; только для версии DA |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60 %; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия 1 кВ; EAC TP TC 020 |
| Надежность, габариты и упаковка | Значение |
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 120 × 75 × 25 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Режимы работы светодиодного модуля».
- При пониженном входном напряжении может потребоваться снижение допустимой нагрузки. Подробности приведены в разделе «Статическая характеристика».
- Время запуска измеряется при холодном первом включении. Повторное включение и выключение драйвера может увеличить время запуска.
- Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в зоне стабилизации тока или при отсутствии нагрузки на выходе.
- Драйвер рассматривается как компонент, применяемый совместно с конечным изделием. Параметры ЭМС зависят от монтажа, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС в составе своей установки.
- Версия DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Для высоты более 2000 м допустимая температура окружающей среды снижается: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для выполнения требований последнего регламента ErP этот источник питания для светодиодов может применяться только за выключателем, без постоянного подключения к сети.
