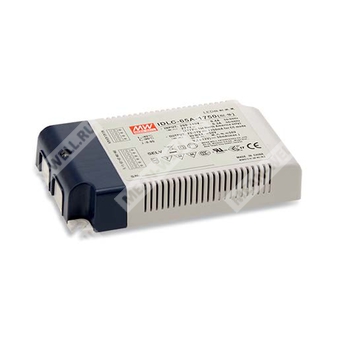

IDLC-65-1050
IDLC-65-1050 - светодиодный AC/DC драйвер постоянного тока 1050 мА, 65 Вт, с функцией диммирования 2-в-1 и опцией DALI.
Расшифровка партномера
| Обозначение | Расшифровка |
| IDLC | Серия светодиодных драйверов постоянного тока |
| 65 | Номинальная мощность 65 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| Отсутствие суффикса A | Исполнение без вспомогательного DC-выхода |
| Blank | Вариант с функцией 2-в-1 диммирования: 0–10 В постоянного напряжения и ШИМ 10 В |
Назначение
IDLC-65-1050 представляет собой светодиодный источник питания AC/DC с режимом стабилизации тока, предназначенный для непосредственного питания светодиодов и светодиодных модулей.
Особенности
- Выход в режиме постоянного тока.
- Бесшумная, безмерцательная схема.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Функция 2-в-1 диммирования: 0–10 В постоянного напряжения и ШИМ 10 В.
- Возможность версии с вспомогательным выходом 12 В, 50 мА — для исполнения с суффиксом A; для IDLC-65-1050 это исполнение не применяется.
- Возможность исполнения с DALI — только для моделей без вспомогательного DC-выхода.
Области применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
IDLC-65-1050 — это 65-ваттный светодиодный драйвер AC/DC с выходом постоянного тока. Серия рассчитана на питание от сети переменного тока 180–295 В при частоте 47–63 Гц и выпускается в вариантах с различным номинальным током. Для исполнения IDLC-65-1050 номинальный выходной ток составляет 1050 мА. Устройство рассчитано на работу в режиме непосредственного питания светодиодов, а предельное выходное напряжение в пределах области постоянного тока определяется конфигурацией конечной системы.
Для данной серии характерны высокий КПД, активная коррекция коэффициента мощности, малое потребление без нагрузки и расширенный температурный диапазон. Диммирование реализовано через интерфейс DIM+ / DIM−, при этом допускается подключение 0–10 В DC либо ШИМ-сигнала 10 В. Для моделей DALI предусмотрена работа по шине DA+ / DA−.
Таблица параметров
Выход
| Номинальный ток | 1050 мА |
| Номинальная мощность | 65,1 Вт |
| Диапазон постоянного тока | 46–62 В |
| Максимальное напряжение холостого хода | 82 В |
| Допуск по току | ±7,0% |
| Пульсация тока | 5% max. при номинальном токе |
| Время установки | 500 мс / 230 В AC |
Вход
| Диапазон входного напряжения | 180–295 В AC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| КНИ | THD < 20% при нагрузке ≥75% / 230 В AC, 277 В AC |
| КПД | 87% |
| Входной ток | 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | Холодный старт 30 А, длительность импульса 100 мкс, измерено при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
Защита
| Короткое замыкание | Режим hiccup, восстановление после устранения аварии при повторной подаче питания |
| Состояние отказа | Для моделей DA — автовосстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура корпуса | Tcase = −20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность и прочие параметры
| MTBF | 4389,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 405,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Потребление без нагрузки | <0,5 Вт |
| Потребление в режиме ожидания | Не более 0,5 Вт для версии DA |
| Максимальное количество источников на автоматическом выключателе 16 А | 32 шт. при автомате типа B / 32 шт. при автомате типа C, при 230 В AC |
Безопасность и ЭМС
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14 |
| Стандарты DALI | IEC62386-101, 102 — только для версии DA |
| Эмиссия ЭМС | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥75%); BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; light industry level; устойчивость к импульсным перенапряжениям Line-Line: 1 кВ; EAC TP TC 020 |
Конструкция
| Габариты | 130 × 75 × 25 мм |
| Масса | 0,23 кг |
| Упаковка | 54 шт.; 13,5 кг; 0,96 CUFT |
Функциональные особенности диммирования
Световой поток регулируется через цепь DIM+ / DIM−. Допустимы два способа управления: подача 0–10 В DC или ШИМ-сигнала 10 В с частотой 300 Гц–3 кГц. Минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормирован. При входном сигнале около 0 В DC либо при ШИМ с коэффициентом заполнения 0% выходной ток может быть снижен до 0%.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске. Повторное включение/выключение может привести к увеличению времени установки или к отказу установки.
- Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в режиме стабилизации тока или при отсутствии нагрузки на выходе.
- Драйвер рассматривается как компонент, применяемый в составе конечного оборудования. Поскольку параметры ЭМС зависят от условий монтажа, производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС для всей системы.
- Версия DALI не поддерживает бит 1: «Отказ лампы» в статусе запроса команды 144 стандарта DALI.
- Для фанless-моделей снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м при высоте эксплуатации выше 2000 м.
- Для моделей с вентилятором снижение допустимой температуры окружающей среды составляет 5 °C/1000 м при высоте эксплуатации выше 2000 м.
- Для выполнения требований последней регламентации ERP данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
Дополнительные сведения по исполнению
- Модель IDLC-65-1050 относится к серии IDLC-65 без вспомогательного DC-выхода.
- Исполнение Blank означает 2-в-1 диммирование 0–10 В DC и 10 В PWM.
- DALI-исполнение доступно только для моделей без вспомогательного DC-выхода.
