IDLC-65-1400

IDLC-65-1400

снят с производства

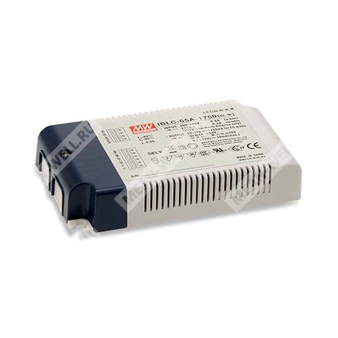

IDLC-65-1400 — светодиодный драйвер постоянного тока мощностью 65 Вт с выходным током 1400 мА.

Расшифровка партномера IDLC-65-1400

ПозицияРасшифровка
IDLCСерия светодиодных AC/DC драйверов Mean Well с постоянным током
65Номинальная мощность 65 Вт
1400Номинальный выходной ток 1400 мА
Отсутствие суффикса AИсполнение без вспомогательного выхода 12 В
Отсутствие суффикса DAИсполнение с 2-в-1 диммированием, а не DALI-версией

Назначение и особенности

IDLC-65-1400 — это светодиодный AC/DC драйвер постоянного тока серии IDLC-65, предназначенный для питания светодиодных светильников в режиме стабилизации тока. Устройство работает от сети переменного тока 180–295 В и обеспечивает выходной ток 1400 мА при мощности до 65 Вт. Серия выполнена в безвентиляторном исполнении, обладает высокой эффективностью и предназначена для эксплуатации в системах освещения с требованием к отсутствию мерцания.

Особенности:

  • Выход в режиме постоянного тока.
  • Безмерцательная схема.
  • Пластиковый корпус с конструкцией класса II.
  • Встроенная активная коррекция коэффициента мощности.
  • Потребление без нагрузки менее 0,5 Вт.
  • Функция 2-в-1 диммирования: 0–10 В DC и ШИМ 10 В.
  • Совместимость с управлением DALI — только для версии DA.
  • Предназначен для прямого питания светодиодов.

Области применения:

  • Панельное светодиодное освещение.
  • Прожекторное светодиодное освещение.
  • Внутреннее светодиодное освещение.
  • Промышленное освещение.

Описание

Серия IDLC-65 представляет собой 65-ваттные LED AC/DC драйверы с постоянным током. Модельный ряд охватывает исполнения с номинальным током 700 мА, 1050 мА, 1400 мА и 1750 мА. Высокая эффективность до 89% и безвентиляторная архитектура позволяют применять драйвер при температуре корпуса от -20 до +85 °C при свободной конвекции воздуха. Наличие вариантов диммирования расширяет гибкость проектирования светотехнических систем.

Таблицы параметров

Выход

ПараметрЗначение для IDLC-65-1400
Номинальный ток1400 мА
Номинальная мощность64,4 Вт
Диапазон напряжения в режиме постоянного тока34–46 В
Максимальное напряжение холостого хода60 В
Допуск по току±7,0%
Пульсации выходного токаНе более 5% при номинальном токе
Время выхода на режим500 мс при 230 В AC
Вспомогательный выход DCДля исполнения A: 12 В, 11,4–12,6 В, 50 мА

Вход

ПараметрЗначение
Диапазон входного напряжения180–295 В AC
Частота сети47–63 Гц
Коэффициент мощностиPF>0,95 при 230 В AC, PF>0,9 при 277 В AC на полной нагрузке
Коэффициент гармонических искаженийTHD<20% при нагрузке ≥75% для 230/277 В AC
Потребляемый ток0,4 А при 230 В AC; 0,3 А при 277 В AC
Пусковой токХолодный старт 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, при 230 В AC
Максимальное число источников на автомате 16 А32 шт. при автомате типа B; 32 шт. при автомате типа C на 230 В AC
Ток утечки<0,75 мА при 277 В AC

Защита

ПараметрЗначение
Защита от короткого замыканияРежим hiccup
Восстановление после аварииДля версии DA — автоматическое; для остальных — перезапуском питания

Эксплуатационные условия

ПараметрЗначение
Температура корпуса при работеTcase = -20…+85 °C
Максимальная температура корпусаTcase = +85 °C
Влажность при работе20–90% RH, без конденсации
Температура и влажность хранения-40…+80 °C, 10–95% RH
Температурный коэффициент±0,03%/°C в диапазоне 0…40 °C
Вибрация10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z

Электробезопасность и ЭМС

ПараметрЗначение
Испытательное напряжениеI/P-O/P: 3,75 кВ AC
Сопротивление изоляцииI/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH
Стандарты безопасностиUL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14
Стандарты DALIIEC62386-101, 102 — только для версии DA
Эмиссия ЭМСBS EN/EN55015; BS EN/EN61000-3-2 Class C при нагрузке ≥75%; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020
Помехоустойчивость ЭМСBS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость line-line 1 кВ; EAC TP TC 020

Надежность и прочие данные

ПараметрЗначение
MTBF4389,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 405,7 тыс. ч минимум по MIL-HDBK-217F (25 °C)
Габариты130 × 75 × 25 мм (Д × Ш × В)
Масса0,23 кг
Упаковка54 шт.; 13,5 кг; 0,96 CUFT

Примечания

  • Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
  • Следует обращаться к разделу «Методы питания светодиодного модуля».
  • При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в разделе «Статическая характеристика».
  • Время выхода на режим измеряется при холодном первом включении. Повторное включение/выключение драйвера может увеличить это время или привести к ошибке запуска.
  • Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области стабилизации тока или при отсутствии нагрузки на выходе.
  • Драйвер предназначен для работы в составе конечного оборудования. Из-за влияния монтажа и компоновки изделия изготовитель конечного оборудования обязан повторно подтвердить соответствие требованиям ЭМС.
  • Версия DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
  • Для моделей без вентилятора снижение температуры составляет 3,5 °C/1000 м при высоте эксплуатации выше 2000 м.
  • Для моделей с вентилятором снижение температуры составляет 5 °C/1000 м при высоте эксплуатации выше 2000 м.
  • Для выполнения требований последних норм ERP этот источник питания должен применяться только за выключателем, без постоянного подключения к сети.

Подключение

Для клеммной колодки TB1 рекомендуется провод сечением 0,75–1,5 мм². Для клеммной колодки TB2 рекомендуется провод сечением 0,5–1,5 мм².

Назначение клемм

КлеммникКонтактНазначение
TB11ACL
TB12ACL
TB13ACN
TB14ACN
TB21DIM+ (DA+)
TB22DIM- (DA-)
TB23Vo+
TB24Vo-

Дополнительные сведения по версии A

КонтактНазначение
TB2-1DIM+
TB2-2DIM-
TB2-3Vo+
TB2-4Vo-
TB2-5AUX+
TB2-6AUX-

Диапазон регулирования тока при 2-в-1 диммировании: от примерно 8% и выше; при 0%

Для DALI-интерфейса сигнал подаётся между DA+ и DA-. Протокол DALI поддерживает 16 групп и 64 адреса. Первый шаг регулирования фиксирован на уровне 8% выхода.
