IDLC-65-1750

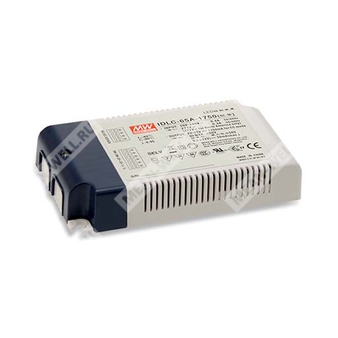

IDLC-65-1750 — светодиодный драйвер постоянного тока 65 Вт для питания светодиодных светильников.
Расшифровка партномера
| Позиция в партномере | Значение | Комментарий |
| IDLC | Серия источников питания | Серия LED AC/DC драйверов Mean Well |
| 65 | Номинальная мощность | 65 Вт |
| 1750 | Номинальный выходной ток | 1750 мА |
Краткое назначение
IDLC-65-1750 — это светодиодный AC/DC драйвер постоянного тока мощностью 65 Вт, предназначенный для прямого питания светодиодов в осветительных системах.
Описание
Серия IDLC-65 представляет собой светодиодные AC/DC драйверы мощностью 65 Вт с выходом в режиме постоянного тока и конструкцией без мерцания. Модель IDLC-65-1750 работает от сети переменного тока 180…295 В и обеспечивает номинальный выходной ток 1750 мА. Для данной серии заявлена высокая эффективность до 89%, а также работа в диапазоне температур корпуса от -20 до +85 °C при естественной конвекции без вентилятора.
Драйвер предназначен для применения в светодиодных светильниках и рассчитан на использование в составе конечного оборудования. Серия поддерживает функциональные опции диммирования, включая 2-в-1 диммирование, а для DA-Type также предусмотрен интерфейс DALI и вспомогательный выход постоянного напряжения.
Особенности
- Выход в режиме постоянного тока.
- Конструкция без мерцания.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт, за исключением версии DA-Type.
- Для DA-Type потребление в режиме ожидания менее 0,5 Вт.
- Функциональные опции: 2-в-1 диммирование с функцией dim-to-off, вспомогательный выход постоянного напряжения, DALI.
- Трехлетний срок гарантии.
Применение
- Светодиодное панельное освещение.
- Светодиодное прожекторное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Параметры
Выход
| Параметр | Значение для IDLC-65-1750 |
| Номинальный выходной ток | 1750 мА |
| Номинальная выходная мощность | 63 Вт |
| Диапазон постоянного тока | 27…36 В |
| Выходное напряжение холостого хода | 53 В |
| Допуск по току | ±7,0% |
| Пульсации выходного тока | Не более 5% при номинальном токе |
| Время запуска | 500 мс / 230 В AC |
| Вспомогательный выход постоянного напряжения | Номинально 12 В, отклонение 11,4…12,6 В, 50 мА; только для IDLC-65A |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180…295 В AC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC на полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке ≥75% для 230 В AC и 277 В AC |
| Потребляемый входной ток | 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерено при 50% Ipeak и 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Максимальное количество блоков питания на автоматическом выключателе 16 А | 32 устройства при автомате типа B; 32 устройства при автомате типа C, при 230 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup; автоматическое восстановление после устранения неисправности для DA-Type; для остальных типов — восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -20…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 4389,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 405,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14 |
| Стандарты DALI | IEC62386-101, IEC62386-102; только для DA-Type |
| Излучение ЭМС | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥75%); BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям линия-линия: 1 кВ; EAC TP TC 020 |
Габариты и масса
| Параметр | Значение |
| Размеры | 130 × 75 × 25 мм (Д × Ш × В) |
| Масса | 0,23 кг |
| Упаковка | 54 шт.; 13,5 кг; 0,96 куб. фута |
Подключение и интерфейсы
Для версии IDLC-65-1750 используются клеммные соединители с раздельными цепями питания и выхода. Вариант с 2-в-1 диммированием допускает управление между входами DIM+ и DIM- посредством 0…10 В DC или ШИМ-сигнала 10 В. Подключение DIM- к Vo- не допускается.
Для DA-Type применяется DALI-интерфейс между клеммами DA+ и DA-. Протокол DALI поддерживает 16 групп и 64 адреса. Первый шаг диммирования фиксирован на уровне 8% выходной мощности.
Механические сведения
Корпус выполнен в пластмассовом исполнении. Указана установка в составе конечного оборудования с контролем максимальной температуры корпуса в точке tc.
Примечания
1. Все параметры, если не оговорено иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. Сведения о применении следует сверять с разделом по методам питания светодиодного модуля.
3. При низком входном напряжении может потребоваться снижение нагрузки. Подробности следует смотреть в разделе статических характеристик.
4. Время запуска измеряется при холодном первом включении. Частое включение и выключение драйвера может увеличить время запуска или привести к его срыву.
5. Вспомогательный выход 12 В будет поврежден при коротком замыкании; он недоступен, если выходное напряжение не находится в области постоянного тока или при отсутствии нагрузки на выходе.
6. Драйвер рассматривается как компонент, работающий в составе конечного изделия. ЭМС-характеристики зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для готового изделия.
7. Версия DALI не поддерживает бит 1: «неисправность лампы» в запросе статуса команды 144 стандарта DALI.
8. Для моделей без вентилятора снижение допустимой температуры составляет 3,5 °C/1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C/1000 м.
9. Для соответствия последней регламентации ERP для светильников данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
Механические и монтажные данные
Для TB1 допустим провод сечением 0,75…1,5 мм². Для TB2 допустим провод сечением 0,5…1,5 мм².
Назначение контактов TB1: 1 — ACL, 2 — ACL, 3 — ACN, 4 — ACN.
Назначение контактов TB2 для IDLC-65: 1 — DIM+ (DA+), 2 — DIM- (DA-), 3 — Vo+, 4 — Vo-.
Для версии IDLC-65A контакты TB2: 1 — DIM+, 2 — DIM-, 3 — Vo+, 4 — Vo-, 5 — AUX+, 6 — AUX-.
