IDPC-45-1050
IDPC-45-1050 - светодиодный драйвер постоянного тока 45 Вт с выходным током 1050 мА и диммированием.
Расшифровка партномера
| IDPC | Серия источников питания для светодиодов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| Тип исполнения | Базовая модификация без вспомогательного выхода; вариант DA соответствует управлению DALI |
Назначение

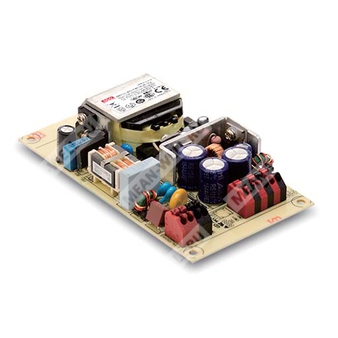

IDPC-45-1050 представляет собой PCB-тип LED AC/DC драйвера с режимом стабилизации тока, предназначенный для непосредственного питания светодиодов. Изделие рассчитано на работу от сети переменного тока широкого диапазона, оснащено активной коррекцией коэффициента мощности и выполнено по безвентиляторной схеме. Поддерживается диммирование, что обеспечивает гибкость при построении осветительных систем для панельного, прожекторного и внутреннего освещения.
Особенности
- Выход в режиме постоянного тока.
- Бесфликерная схема.
- PCB-исполнение.
- Встроенная активная коррекция коэффициента мощности.
- Функция диммирования 2 в 1: 0–10 В DC и ШИМ 10 В.
- Низкое потребление без нагрузки.
- Для модификации DA — интерфейс DALI.
- Безвентиляторное охлаждение за счет свободной конвекции.
- Степень готовности к эксплуатации в составе конечного оборудования как компонент источника питания.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
Электрические параметры
Выход
| Номинальный выходной ток | 1050 мА |
| Номинальная мощность | 45,15 Вт |
| Диапазон постоянного тока | 26 ~ 43 В |
| Напряжение холостого хода | 63 В |
| Допуск по току | ±7,0% |
| Пульсация выходного тока | Не более 5% от номинального тока |
| Время установления | 500 мс при 230 В AC, 1200 мс при 115 В AC |
Вход
| Диапазон входного напряжения | 90 ~ 295 В AC / 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC при полной нагрузке |
| Коэффициент полезного действия, тип. | 86% |
| Потребляемый ток AC | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток, тип. | Холодный запуск 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Максимальное число источников на автомате 16 А | 32 штуки при автомате типа B / 32 штуки при автомате типа C при 230 В AC |
| Ток утечки | Менее 0,75 мА при 277 В AC |
Функциональные и защитные параметры
| Защита от короткого замыкания | Режим hiccup; автоматическое восстановление после устранения неисправности для типа DA; для остальных типов — повторное включение питания |
| Потребление без нагрузки / в ожидании | Менее 0,5 Вт для Blank-Type; менее 0,5 Вт для IDPC-45A; менее 0,5 Вт в режиме ожидания для DA-Type |
| DALI-стандарты | Соответствие IEC62386-101, 102 для DA-Type |
Диапазон нагрузки и температурные условия
| Рабочая температура | Ta = -20 ~ +40 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 40 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Наработка на отказ | 3710,5 тыс. ч min по Telcordia SR-332 (Bellcore); 434,9 тыс. ч min по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость и безопасность
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%; BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, устойчивость к перенапряжению линия-линия: 1 кВ; EAC TP TC 020 |
Механические данные
| Габаритные размеры | 120 × 66,5 × 25 мм |
| Масса | 0,14 кг |
| Упаковка | 81 шт.; 12,5 кг; 1,32 куб. фута |
Подключение
| Клемма TB1 | Вход сети AC: ACL, ACL, ACN, ACN |
| Клемма TB2 для IDPC-45-1050 | DIM+(DA+), DIM-(DA-), Vo+, Vo- |
Расшифровка исполнения
| Blank | Диммирование 2 в 1: 0–10 В DC и ШИМ 10 В |
| DA | Управление DALI |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Методы питания LED-модуля».
3. При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в разделе «Статическая характеристика».
4. Время установления измеряется при холодном первом пуске. Повторное включение и выключение драйвера может увеличить это время.
5. Вспомогательный выход 12 В может быть поврежден при коротком замыкании; он недоступен, когда выходное напряжение не находится в зоне стабилизации тока или при отсутствии нагрузки на выходе.
6. Драйвер рассматривается как компонент, работающий в составе конечного оборудования. ЭМС-параметры зависят от полной установки, поэтому окончательному изделию требуется повторная квалификация по директиве ЭМС после монтажа.
7. Версия DALI не поддерживает бит 1: «Lamp failure» в статусе запроса 144 стандартa DALI.
8. Для выполнения требований актуального регламента ErP по осветительным приборам данный источник питания может применяться только за выключателем и не должен быть постоянно подключен к сети.
Краткое описание режима работы
Изделие работает в режиме стабилизации тока и предназначено для непосредственного питания светодиодов. В зоне постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы. При наличии вопросов по совместимости рекомендуется обращение к MEAN WELL.
