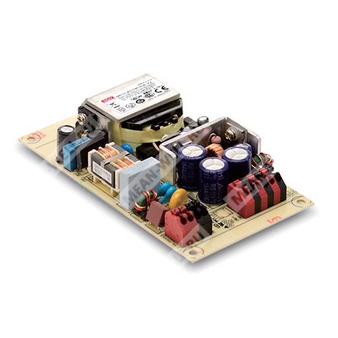

IDPC-45-1400
IDPC-45-1400 - светодиодный источник питания постоянного тока для LED-систем мощностью до 45 Вт.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | IDPC | Серия светодиодных драйверов постоянного тока |
| 2 | 45 | Номинальная мощность 45 Вт |
| 3 | 1400 | Номинальный выходной ток 1400 мА |
| 4 | — | Тип исполнения: без вспомогательного выхода и без DALI-опции для данной модификации |
Назначение и особенности
IDPC-45-1400 — это источник питания для светодиодов на 45 Вт с режимом стабилизации тока, предназначенный для прямого питания LED-модулей. Модель относится к PCB-исполнению, работает от широкого диапазона сетевого напряжения и поддерживает фликер-фри работу. Для серии реализованы функции активной коррекции коэффициента мощности, защита от короткого замыкания и варианты диммирования для соответствующих исполнений серии.
Особенности
- Выход в режиме стабилизации тока.
- Фликер-фри исполнение.
- Исполнение на печатной плате.
- Встроенная активная коррекция коэффициента мощности.
- Низкое потребление холостого хода.
- Функциональные варианты: диммирование 2 в 1, вспомогательный выход постоянного тока, DALI.
- Питание от сети переменного или постоянного тока в указанном диапазоне.
- Защита с восстановлением после устранения неисправности.
Области применения
- Освещение LED-панелей.
- Освещение прожекторного типа на светодиодах.
- Внутреннее светодиодное освещение.
Описание
IDPC-45-1400 представляет собой 45-ваттный драйвер светодиодов AC/DC, построенный по принципу источника постоянного тока. Серия рассчитана на питание светодиодных нагрузок от сети 90...295 В AC и обеспечивает стабильный выходной ток в пределах линейки моделей от 350 мА до 1400 мА. Для модификации IDPC-45-1400 номинальный ток составляет 1400 мА, а предельное напряжение в зоне постоянного тока достигает 19...32 В. Устройство оптимизировано для применения в светотехнических системах, где требуются компактное исполнение, высокий КПД и работа в широком диапазоне температур при естественном охлаждении.
Серия предназначена для непосредственного подключения к светодиодным модулям. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов совместимости требуется проверка на уровне конечного оборудования.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Номинальная мощность | 44,8 Вт |
| Диапазон постоянного тока | 19...32 В |
| Максимальное напряжение холостого хода | 50 В |
| Допуск по току | ±7,0% |
| Пульсации выходного тока | Не более 5% от номинального тока |
| Пусковая задержка | 1200 мс при 115 В AC |
| Пусковая задержка | 500 мс при 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...295 В AC, 127...417 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | Более 0,95 при 115 В AC; более 0,92 при 230 В AC; более 0,9 при 277 В AC, при полной нагрузке |
| КПД | 85% |
| Входной ток | 0,3 А при 277 В AC |
| Пусковой ток | 30 А, холодный старт, при 230 В AC; длительность импульса 100 мкс, измерение на 50% Ipeak |
| Ток утечки | Менее 0,75 мА при 277 В AC |
| Максимум блоков питания на автоматическом выключателе 16 А | 32 устройства, автомат типа B; 32 устройства, автомат типа C, при 230 В AC |
Функциональные и эксплуатационные данные
| Параметр | Значение |
| Потребление без нагрузки / в ожидании | Менее 0,5 Вт |
| Рабочая температура | -20...+40 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...40 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Защита от короткого замыкания | Hiccup mode, восстановление после снятия неисправности |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 №250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; EAC TP TC 004 |
| ЭМС-излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия: 1 кВ; EAC TP TC 020 |
| Стандарт DALI | IEC62386-101, 102 для исполнения DA-Type |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3710,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 434,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 66,5 × 25 мм |
| Масса | 0,14 кг |
| Упаковка | 81 шт. / 12,5 кг / 1,32 CUFT |
Примечания
| 1 | Все параметры, явно не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Методы управления светодиодным модулем». |
| 3 | При низком входном напряжении может потребоваться снижение нагрузки. |
| 4 | Время запуска измерено при первом холодном старте. Повторное включение/выключение может увеличить время запуска. |
| 5 | Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в зоне постоянного тока либо при отсутствии нагрузки. |
| 6 | Драйвер рассматривается как компонент для работы в составе конечного изделия. ЭМС-параметры зависят от полной установки, поэтому производитель конечного изделия обязан повторно подтвердить соответствие ЭМС. |
| 7 | Версия DALI не поддерживает бит 1: Lamp failure в статусе запроса Command 144 стандарта DALI. |
| 8 | Для выполнения требований актуального регламента ErP данный источник питания может применяться только за выключателем, без постоянного подключения к сети. |
Сведения по исполнению серии
| Тип | Функция |
| Blank | Диммирование 2 в 1: 0...10 В DC и 10 В PWM |
| DA | Управление по DALI |
Дополнительные данные по серии
| Параметр | Значение |
| Частота преобразования | 70 кГц |
| Серия | IDPC-45 |
| Режим работы | Постоянный ток, прямое питание светодиодов |
| Функция PFC | Встроенная активная |
| Охлаждение | Естественная конвекция |
