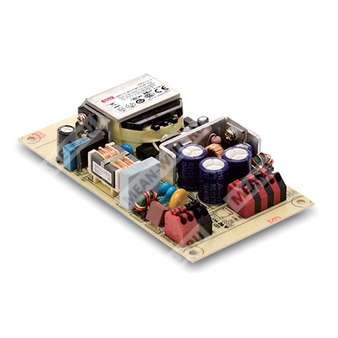

IDPC-45-350 - компактный PCB светодиодный драйвер постоянного тока 350 мА, 45 Вт, с диммированием и PFC.
Назначение
IDPC-45-350 — это источник питания для светодиодных модулей в режиме стабилизации тока, предназначенный для панельного, прожекторного и внутреннего светодиодного освещения. Изделие выполнено в PCB-исполнении, поддерживает работу от сети переменного и постоянного тока, имеет встроенную коррекцию коэффициента мощности и режимы диммирования.
Сведения о серии и назначение
IDPC-45-350 относится к серии IDPC-45 и представляет собой 45-ваттный LED AC/DC-драйвер с постоянным выходным током. Модель рассчитана на номинальный выходной ток 350 мА. Устройство работает в режиме постоянного тока, обеспечивает работу без мерцания и предназначено для прямого питания светодиодов.
Расшифровка партномера
| Элемент партномера | Значение |
| IDPC | Серия источников питания для светодиодов |
| 45 | Номинальная мощность 45 Вт |
| 350 | Номинальный выходной ток 350 мА |
Функциональные особенности
- Выход в режиме постоянного тока.
- Конструкция PCB-типа.
- Работа без мерцания.
- Встроенная активная коррекция коэффициента мощности.
- Функция 2-в-1 диммирования: 0–10 В DC и ШИМ 10 В.
- Вариант с дополнительным выходом постоянного напряжения 12 В для исполнения с индексом A, при этом модель 350 без суффикса A — без вспомогательного выхода.
- Поддержка DALI только для исполнения DA и только для моделей без вспомогательного выхода постоянного тока.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
Описание
Серия IDPC-45 представляет собой PCB-тип светодиодного AC/DC-драйвера с режимом стабилизации тока и широким входным диапазоном 90–295 В переменного тока. Модель IDPC-45-350 рассчитана на 350 мА и обеспечивает мощность 33,25 Вт. Драйвер поддерживает работу в диапазоне температур окружающей среды от -20 до +40 °C при естественной конвекции воздуха. Благодаря высокой эффективности и фанлесс-конструкции он пригоден для применения в светотехнических системах, где требуется компактный источник питания с низким уровнем потребления в холостом режиме и поддержкой диммирования.
Таблица расшифровки исполнения
| Тип | Функция |
| Blank | Диммирование 2-в-1: 0–10 В DC и ШИМ 10 В |
| DA | Управление DALI |
Параметры
Выход
| Параметр | Значение для IDPC-45-350 |
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 33,25 Вт |
| Диапазон стабилизации тока | 57–95 В |
| Напряжение холостого хода, максимум | 118 В |
| Допуск по току | ±7,0% |
| Пульсации выходного тока | Макс. 5% при номинальном токе |
| Токовая зона работы | Режим постоянного тока |
Вход
| Параметр | Значение для IDPC-45-350 |
| Диапазон входного напряжения | 90–295 В AC; 127–417 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC при полной нагрузке |
| КПД, типовое значение | 86% |
| Входной ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток, типовое значение | Холодный старт 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak на 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Максимальное число источников на автомате 16 А | 32 шт. для автомата типа B / 32 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Ta = -20…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 3710,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 434,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 120 × 66,5 × 25 мм (Д × Ш × В) |
| Масса | 0,14 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 81 шт. |
| Масса упаковки | 12,5 кг |
| Объём упаковки | 1,32 CUFT |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Область | Стандарты |
| Безопасность | UL8750, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; EAC TP TC 004 |
| ЭМС, излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС, устойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, уровень light industry; устойчивость к импульсным перенапряжениям Line-Line: 1 кВ; EAC TP TC 020 |
| DALI | IEC62386-101, IEC62386-102 только для исполнения DA |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при холодном первом запуске. Повторное включение и выключение драйвера может увеличить время установки.
- Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области стабилизации тока или при отсутствии нагрузки на выходе.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС-зависимые характеристики зависят от полной установки, производитель конечного оборудования должен повторно провести оценку ЭМС-директивы на готовом изделии.
- Исполнение DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Для выполнения требований последнего регламента ErP данный источник питания может использоваться только за выключателем и не должен быть постоянно подключён к сети.
Дополнительные сведения по исполнению
| Параметр | Значение |
| Тип конструкции | PCB type |
| Форм-фактор | Открытая плата |
| Охлаждение | Естественная конвекция воздуха, без вентилятора |
| Функция | Стабилизация тока для светодиодов |
| Диапазон токов серии | 350/500/700/1050/1400 мА |
Краткая сводка по IDPC-45-350
IDPC-45-350 — это компактный светодиодный драйвер постоянного тока на 350 мА, 33,25 Вт, с широким входным диапазоном, высоким PF, КПД до 86%, поддержкой 2-в-1 диммирования и промышленными параметрами надёжности.
